Расчет курсового проектирования протяжки для отверстия

Описание

 Проект по дисциплине «Режущий инструмент»

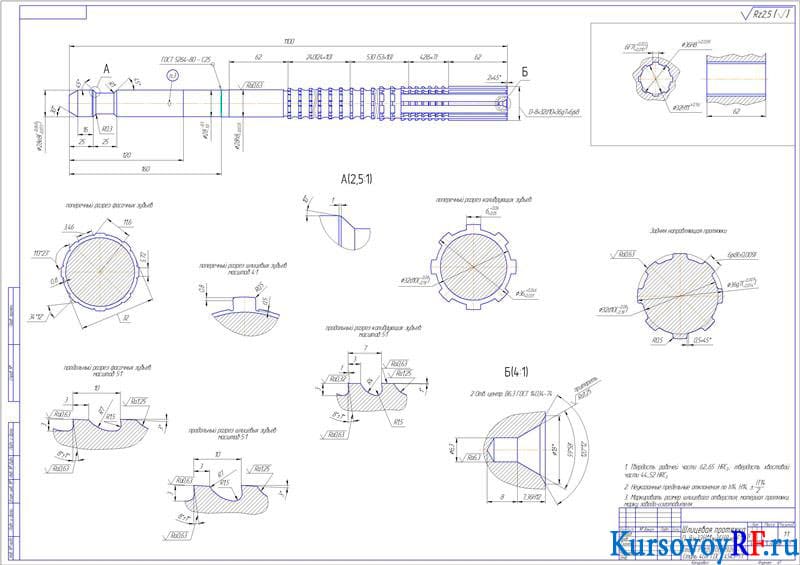

В представленной курсовой работе было выполнено проектирование шлицевой протяжки. На основании исходных данных рассчитаны и выбраны основные характеристики шлицевой протяжки. Определены наибольшее число зубьев, допустимая сила резания и усилие по прочности первого зуба, принята одинарная схема резания. Найдены значения диаметров шлицевых зубьев. Произведен расчет максимального числа одновременно работающих зубьев. Осуществлен выбор числа фасочных зубьев и длины, выполнена протяжка первого и второго прохода. Определена форма передней и задней направляющей протяжки. В графической части работы представлен чертеж детали шлицевая протяжка.
