Проектирование инструментов для обработки отверстий

Описание

 Проект по дисциплине «Режущий инструмент»

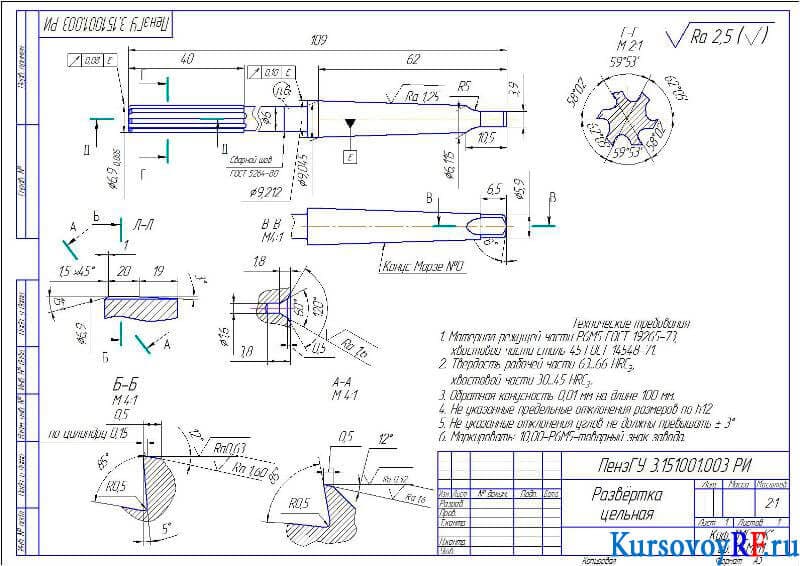

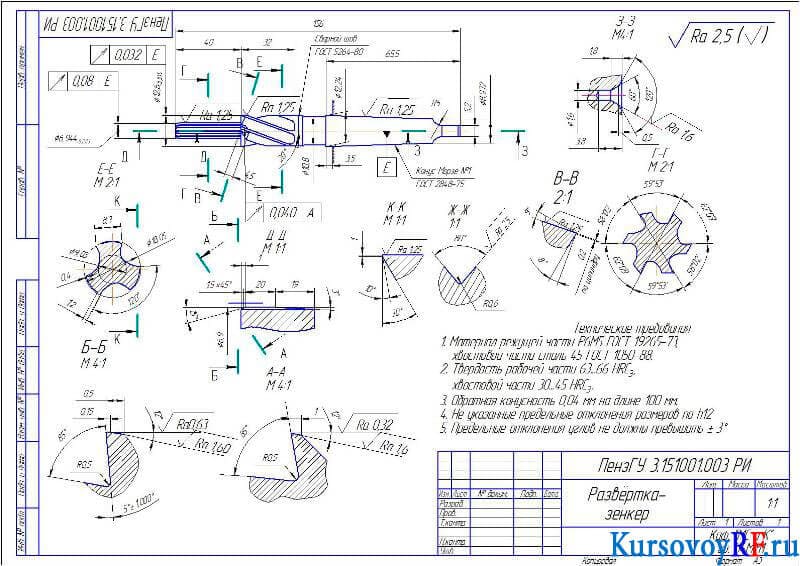

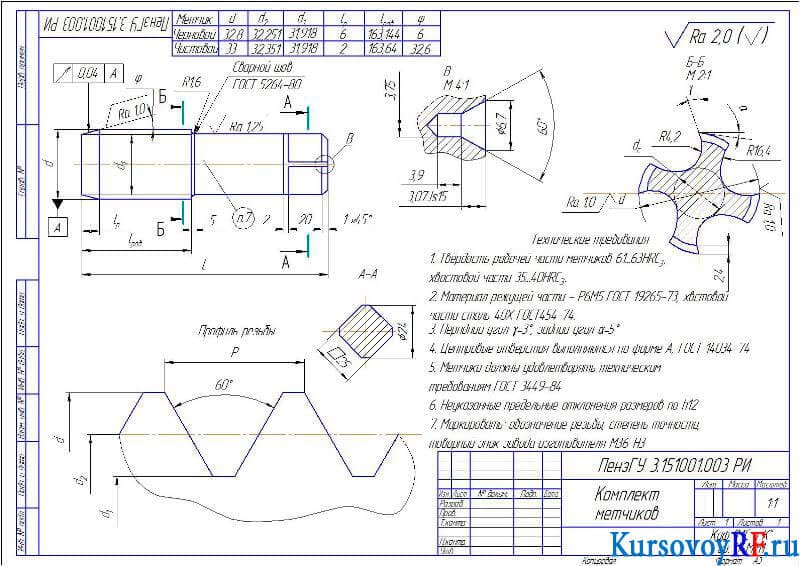

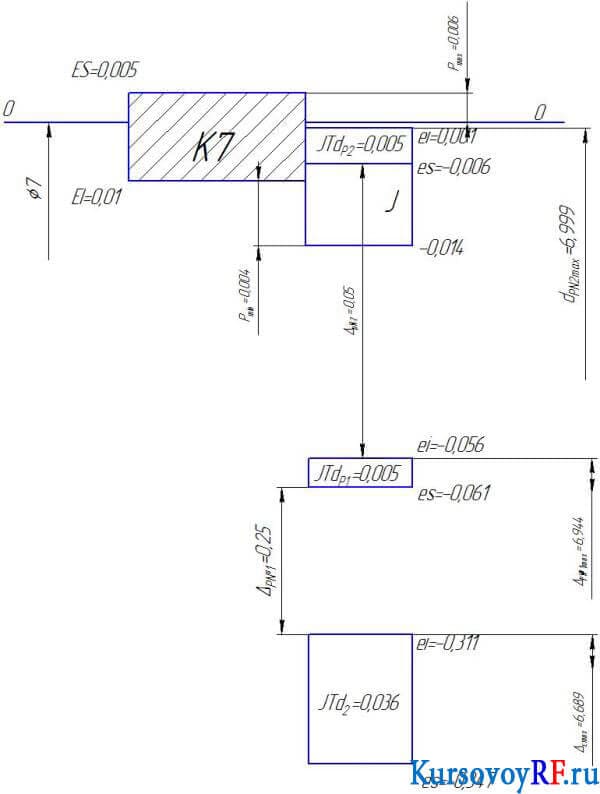

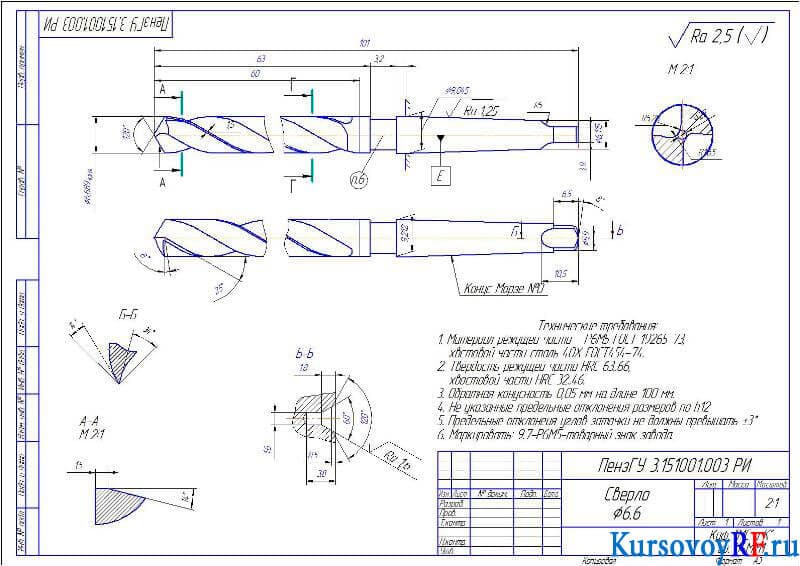

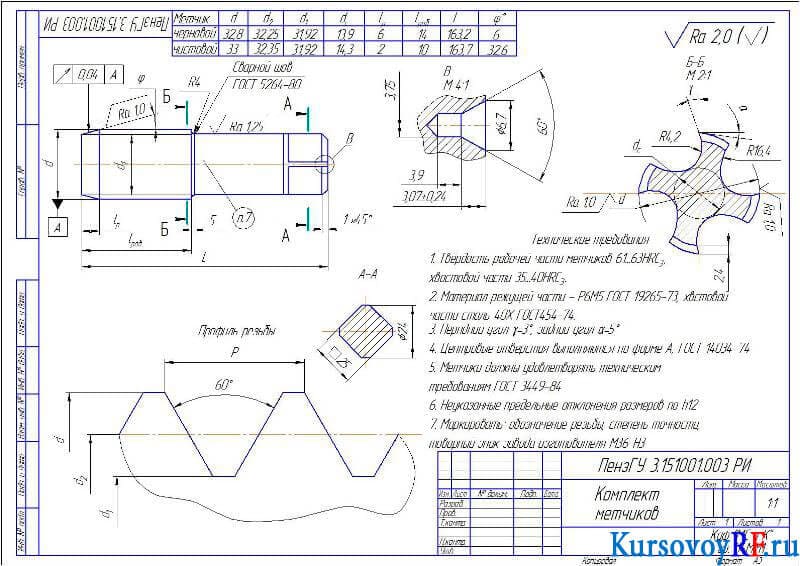

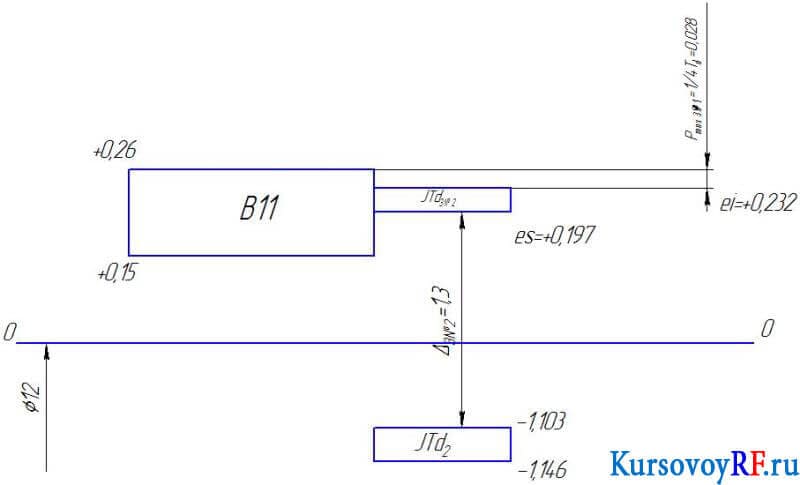

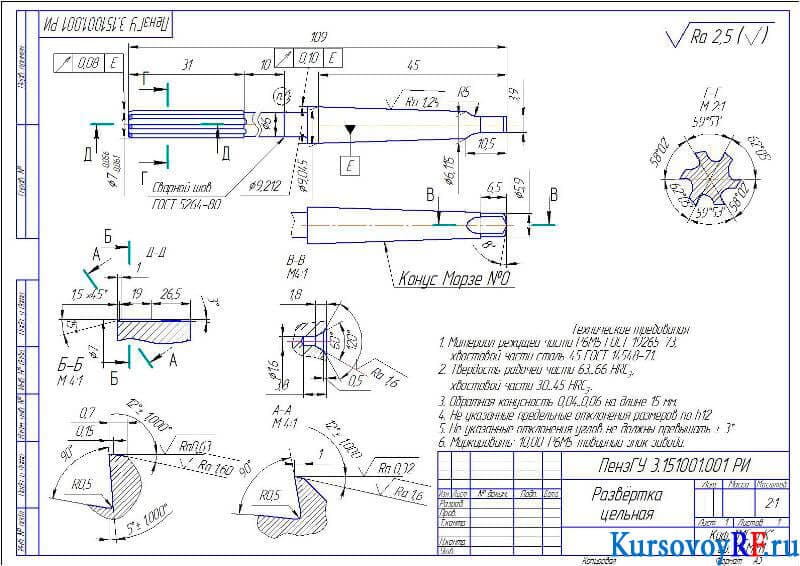

В данной курсовой работе было представлено техническое задание, разработан эскиз ступенчатого отверстия. Рассмотрена последовательность разработки инструментов для обработки ступенчатых отверстий. Построены схемы размещения полей допусков на диаметры инструментов и определено основное назначение межоперационных припусков. Описана конструкция хвостовиков инструментов, выполнен расчет инструментальных конусов Морзе и спиральных сверл на жёсткость и прочность. Определены конструктивные элементы и части инструментов для обработки отверстий. Произведен расчет параметров комплекта метчиков, изучены основные требования для создания инструментов для обработки отверстий.
