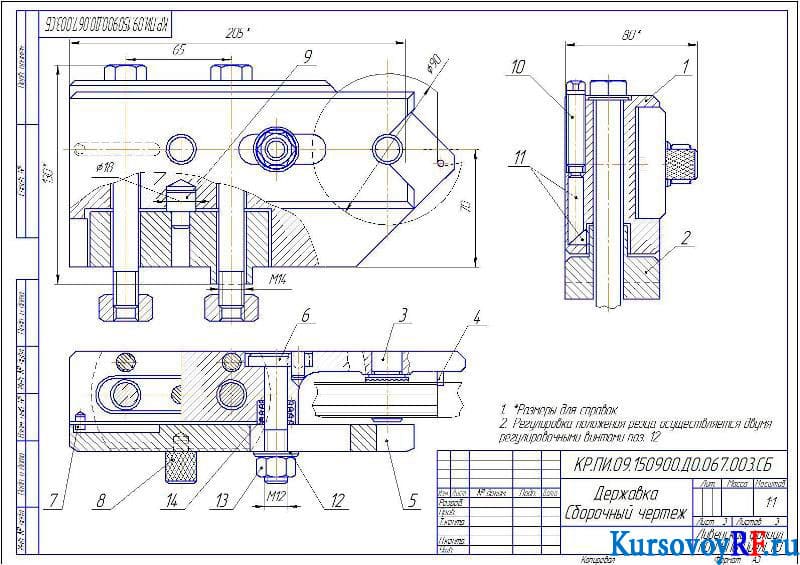

Курсовое проектирование державки, протяжки, фасонного круглого резца, червячной фрезы

Описание

 Проект по дисциплине «Проектирование режущих инструментов»

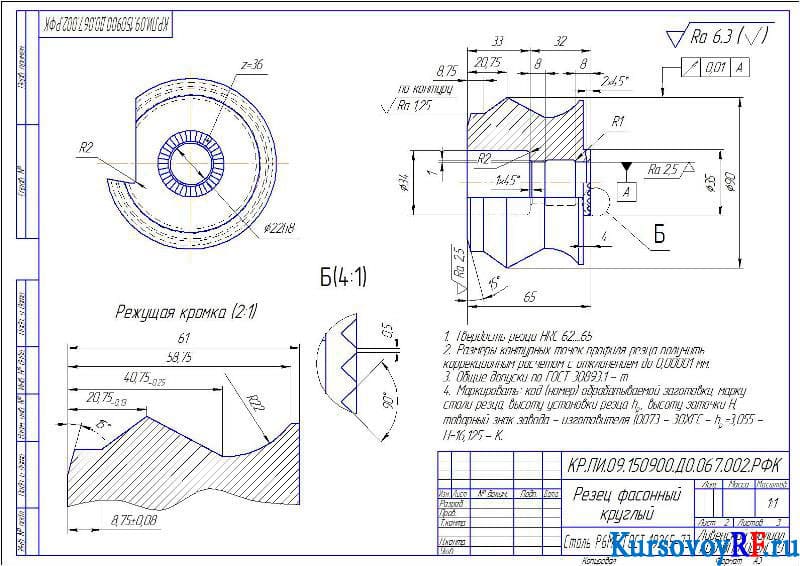

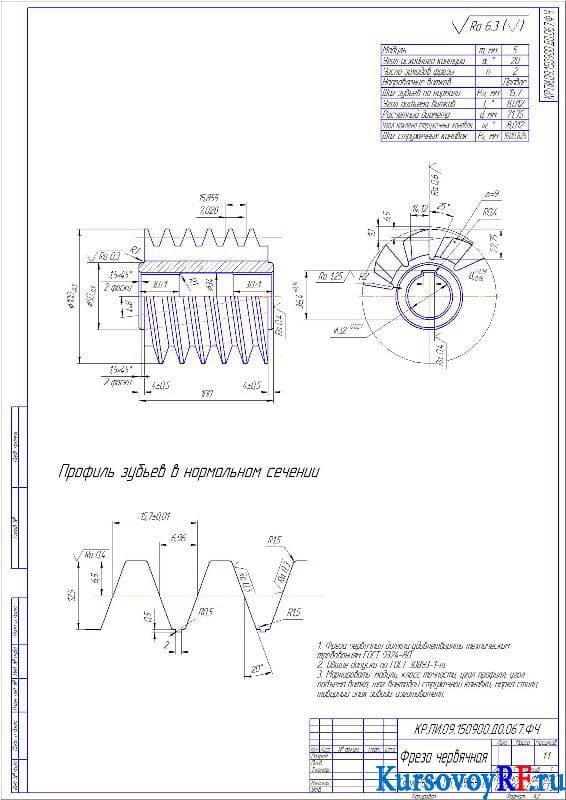

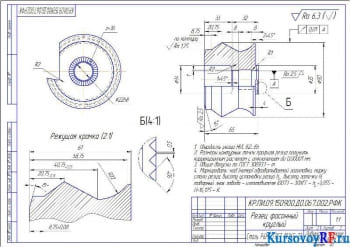

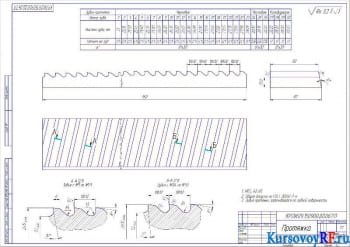

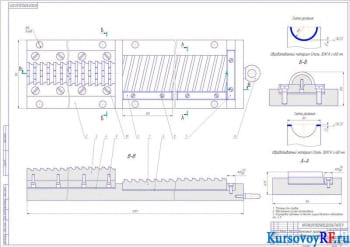

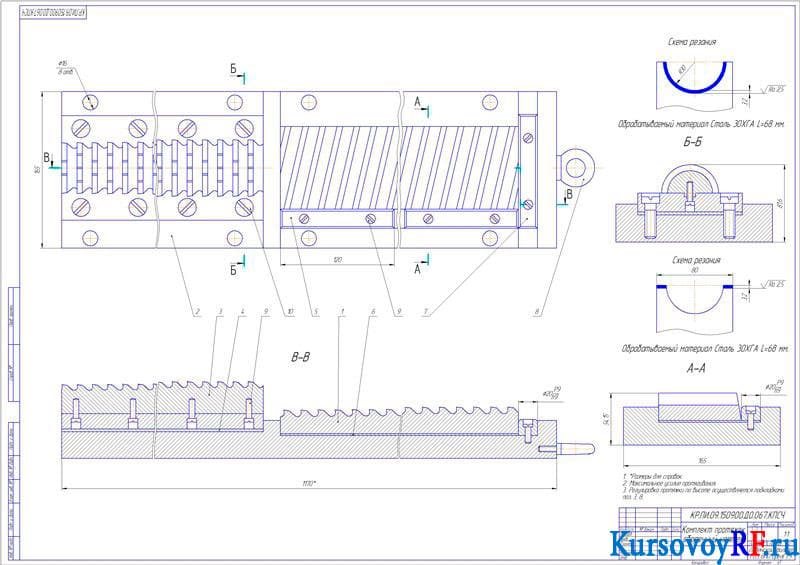

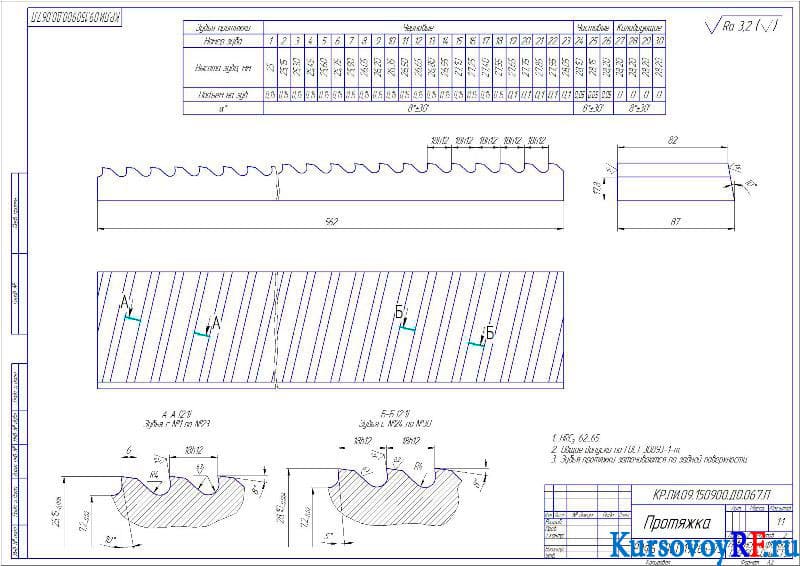

В представленной курсовой работе был проведен анализ исходных данных для проектирования инструментов. Изучено основное назначение инструментов, осуществлен выбор и обоснование инструментального материала, а также элементов и параметров конструкции инструмента. Спроектирован круглый фасонный резец, выполнен коррекционный расчет КФР и расчет профиля режущей кромки. Проведено исследование геометрических параметров резца. Построен график изменения углов фасонного резца, рассчитан радиусный участок детали. Разработан комплект плоских протяжек червячная фреза для обработки прямозубого зубчатого колеса, выполнен их расчет. Описаны заточка протяжки и червяной зубчатой фрезы. Составлена таблица к чертежу червячной фрезы.
