Проектирование и расчет дисковой фрезы для обработки фасонной винтовой поверхности

Описание

Проект по дисциплине «Режущий инструмент»

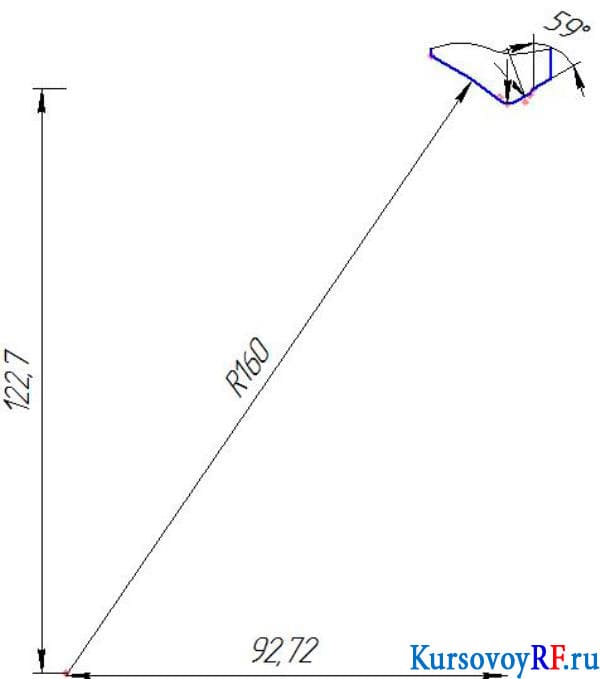

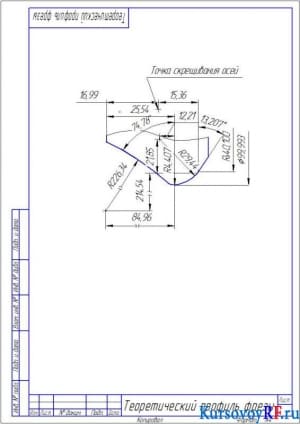

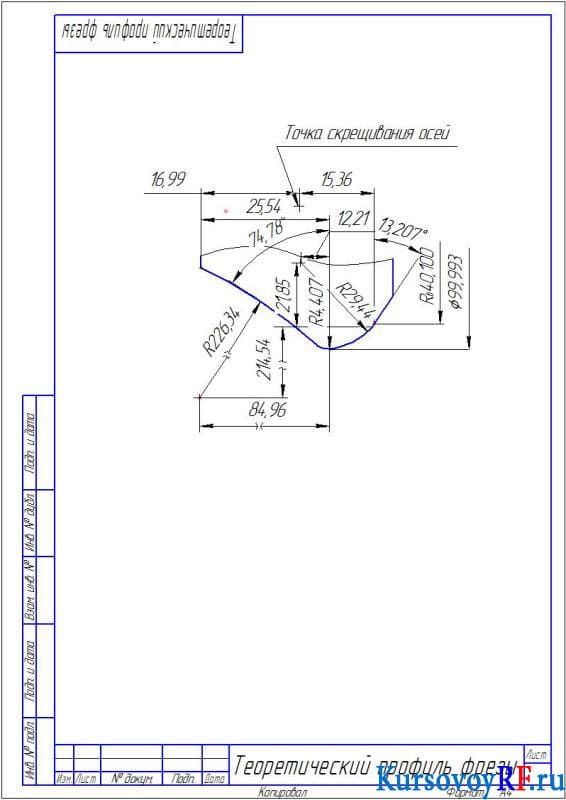

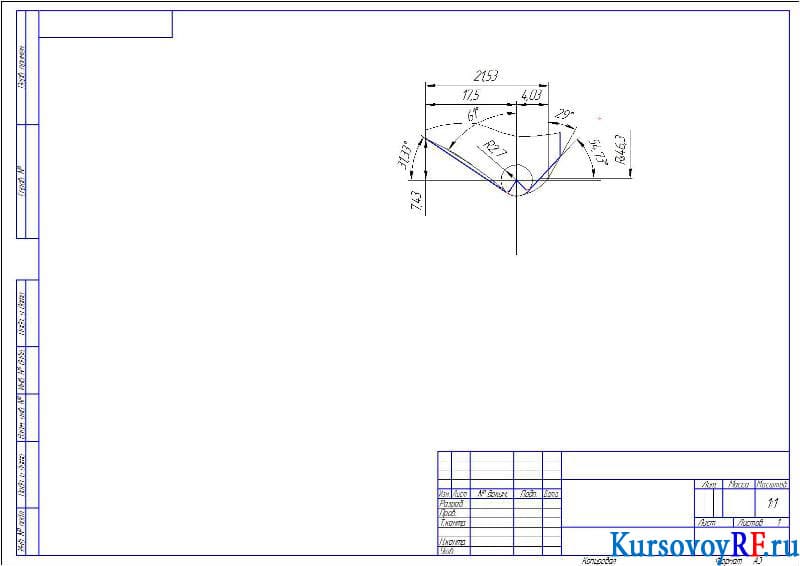

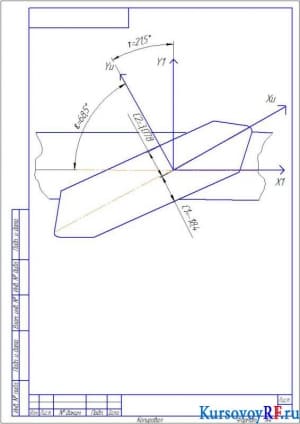

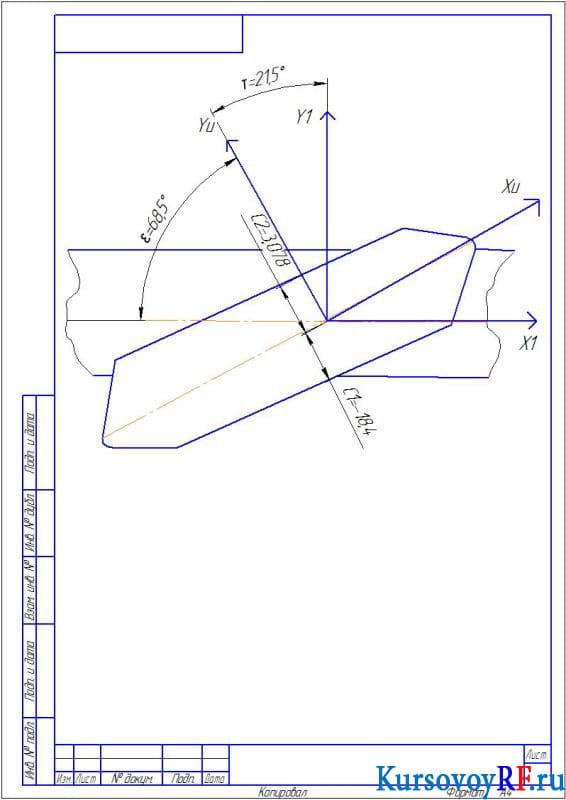

В представленной курсовой работе были даны исходные показатели для проектирования и составлена схема профиля. Рассмотрена сущность аналитического расчета профиля дискового инструмента, разработана схема установки инструмента и заготовки. Осуществлена аппроксимация криволинейного профиля фрезы двуугловым, подобраны расчетных точек профиля. Выполнено решение обратной задачи профилирования и графическое решение прямой задачи профилирования. Определены радиальные и нормальные задние углы затылованной фрезы, представлена схема расчета. Построен график изменения задних углов по профилю затылованного зуба. Рассчитаны конструктивные и геометрические параметры фрезы. Дополнительные материалы: Рисунок Скан в jpeg, Расчеты в Excel 9 листов.
