Проектирование режущих инструментов: резец, протяжка, фреза

Описание

 Проект по дисциплине «Режущий инструмент»

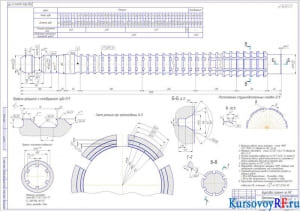

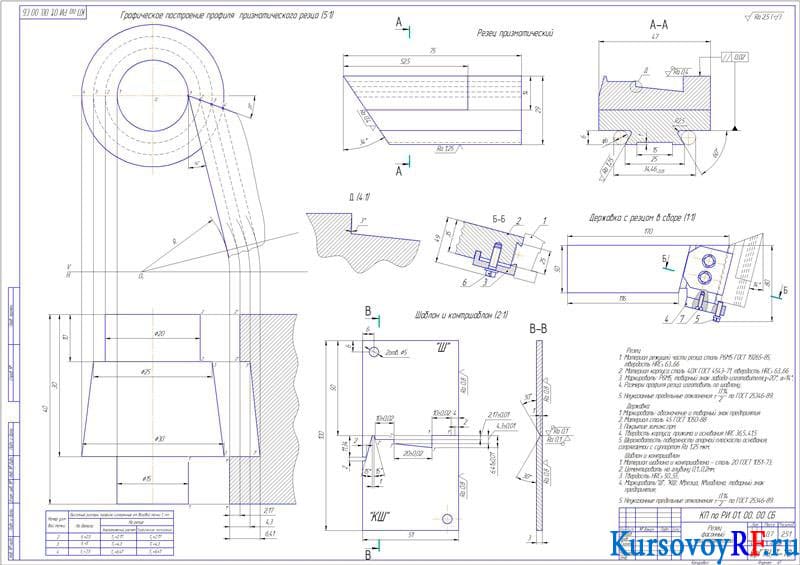

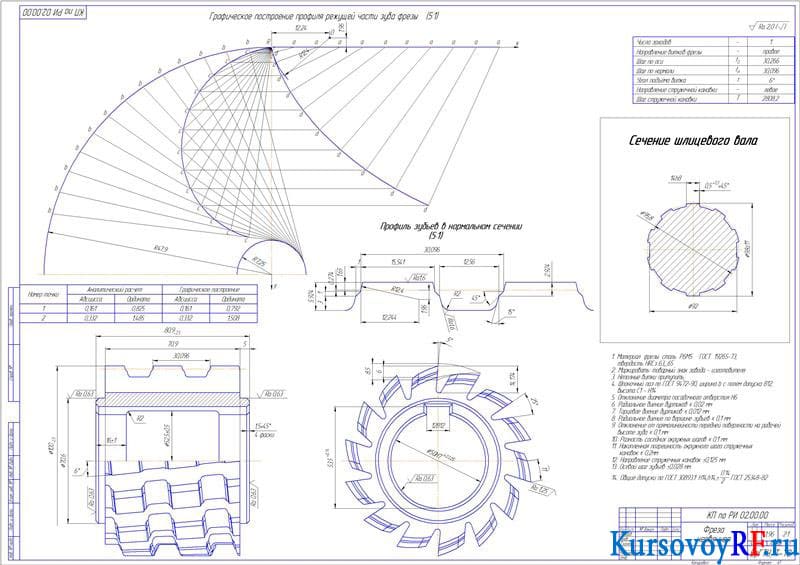

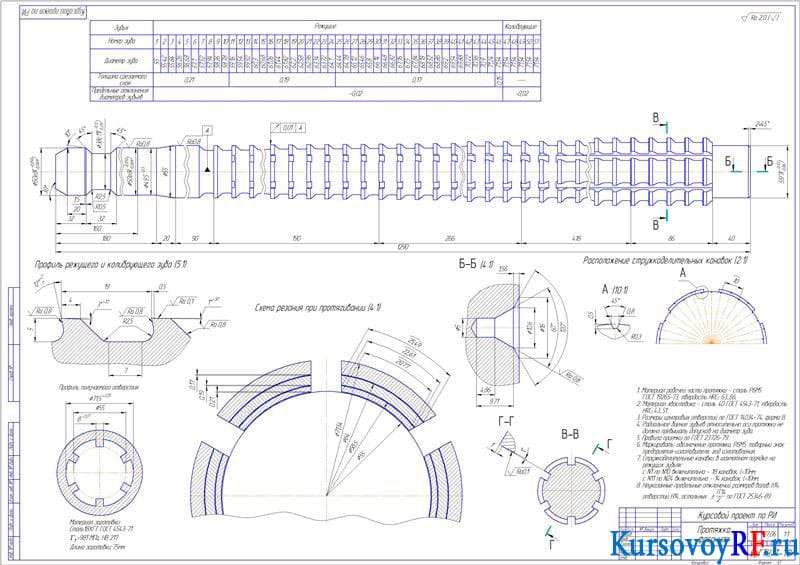

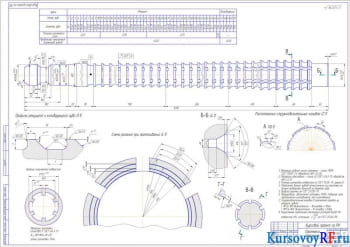

В представленной курсовой работе на основании исходный данных был выполнен расчет резца, составлен эскиз изготовляемой детали. Рассчитаны параметры профиля в узловых точках, конструктивные габаритные параметры резца. Проверены результаты аналитического расчета величин, определены параметры дополнительных режущих кромок. Разработан чертеж шаблона и контршаблона для проверки профиля резца на просвет. Спроектирована и рассчитана фасонная протяжка, представлен профиль обрабатываемого отверстия. Определены конструктивные элементы протяжки и толщина срезаемого слоя. Составлена схема изменения углов, проведена проверка на прочность протяжки на разрыв по шейке хвостовика. Спроектированы и рассчитаны червячные фрезы с прямобочным шлицем, определены конструктивные и габаритные размеры фрезы. Дополнительные материалы: 3 рисунка деталей в КОМПАС-3D Деталь.
