Курсовое проектирование фасонного и резьбонарезающего инструмента с разработкой рабочих чертежей

Описание

 Проект по дисциплине «Режущий инструмент»

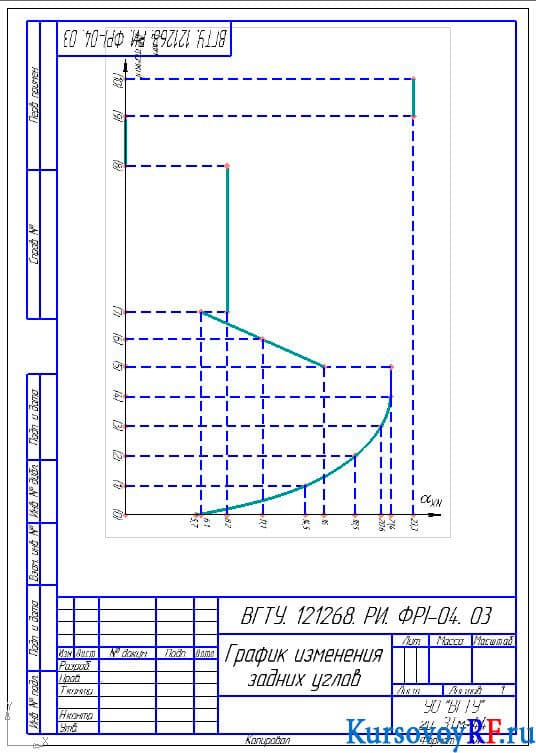

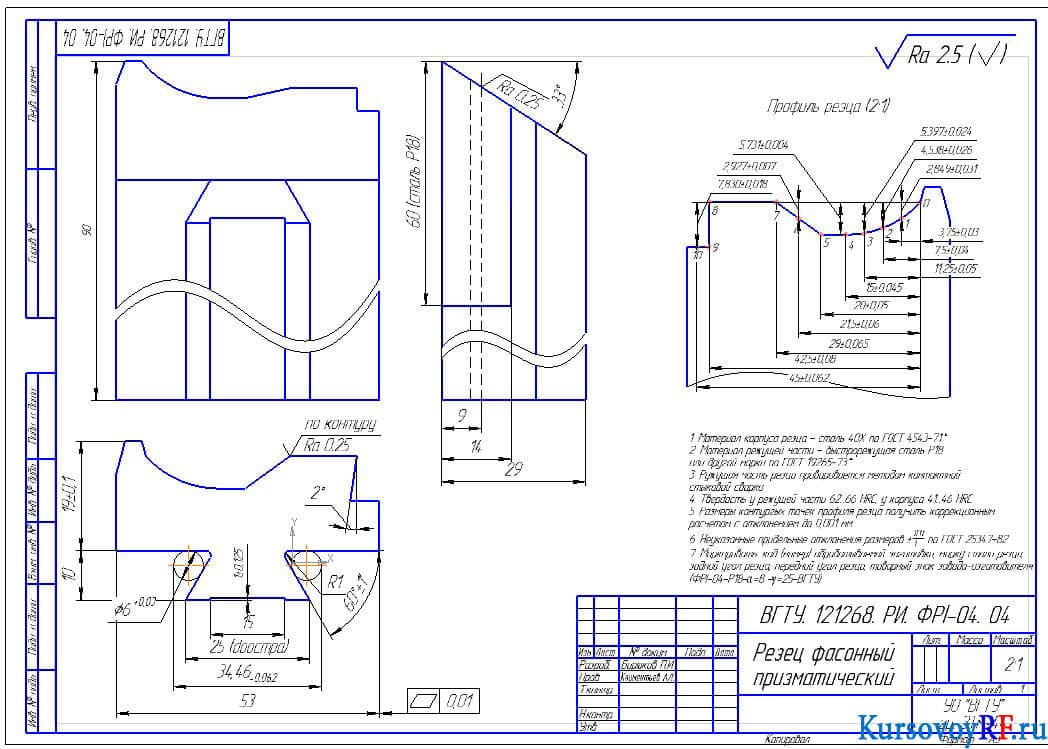

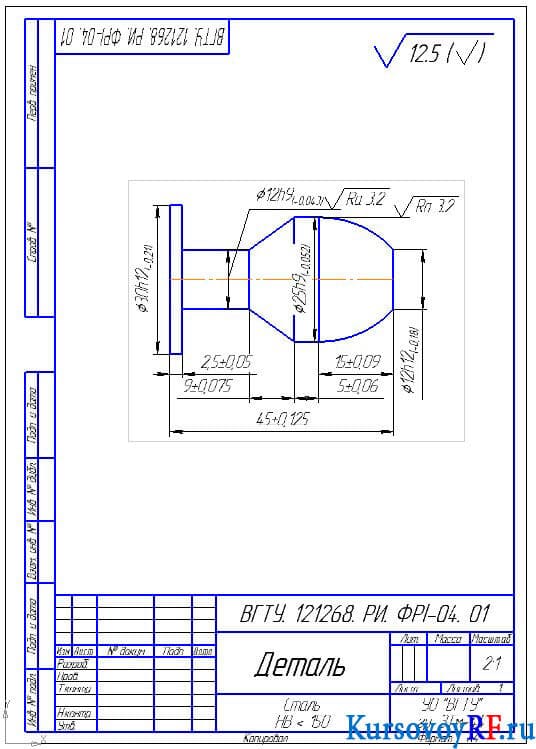

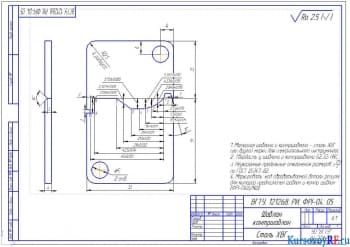

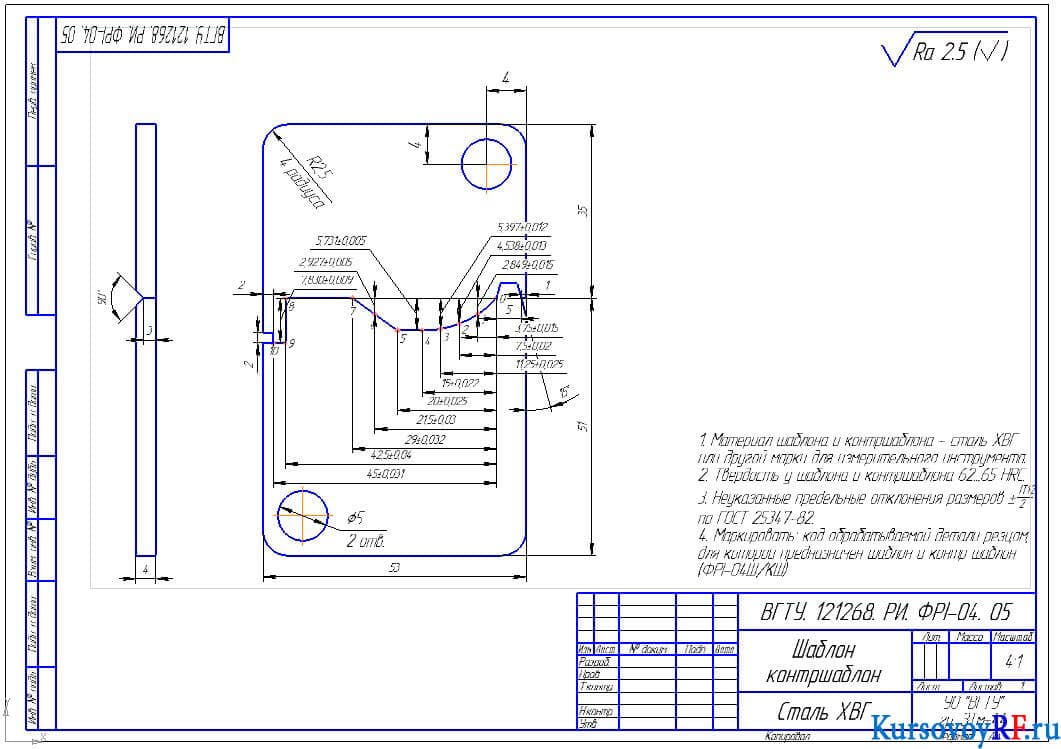

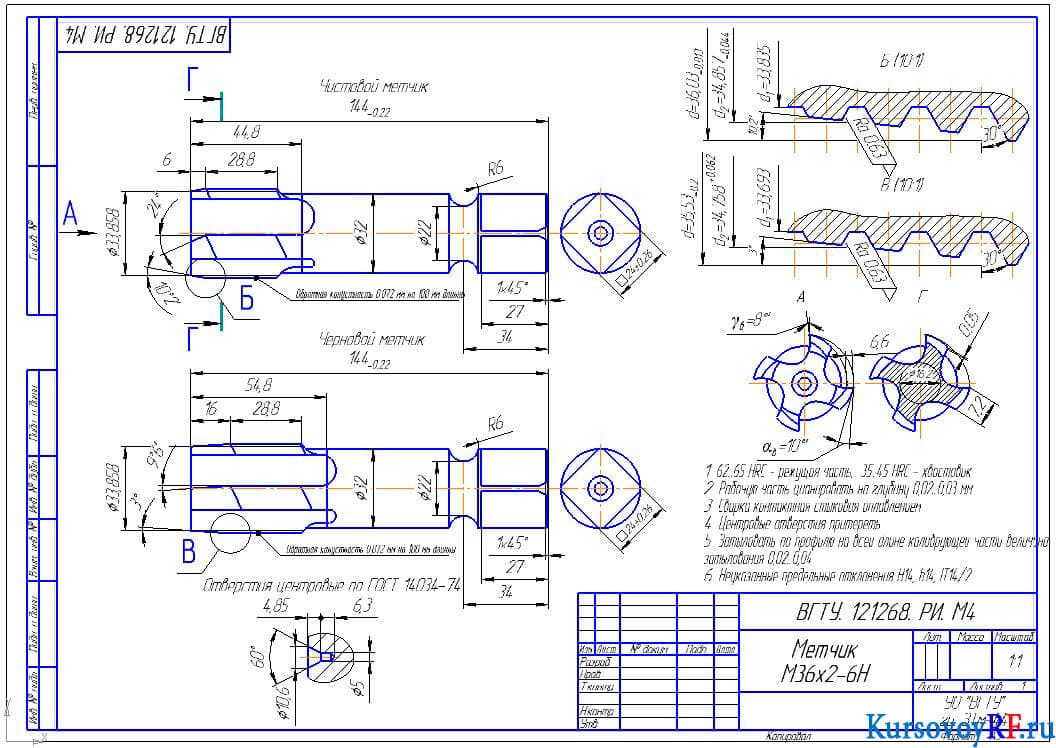

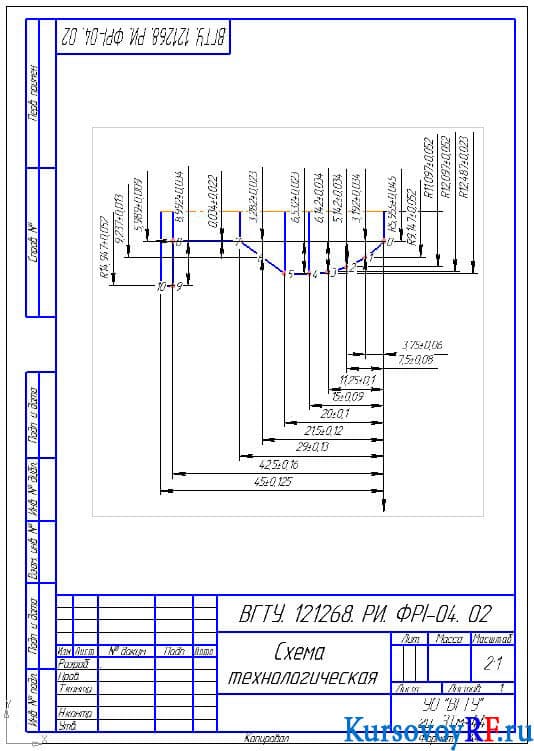

В курсовой работе было выполнено проектирование фасонного резца, представлены исходные данные, проведен анализ детали, составлена схема резания. Осуществлен выбор материала инструмента и его конструктивных параметров, определены режимы резания и вид оборудования. Разработаны технологическая схема обработки деталей, расчетная схема и расчетный формуляр. Выполнен коррекционный расчет и расчет допусков на профиль инструмента и шаблона. Определены задние углы в нормальном сечении к проекции режущей кромки. Разработаны мероприятия по уменьшению трения по задней грани резца. Подобрана державка, составлена схема износа инструмента, описаны причины, факторы и виды износа. Представлена схема заточки, определены технические требования и маркируемые параметры. Спроектирован резьбонарезающий инструмент, подобраны инструменты, выполнен предварительный и проектный расчет. Дополнительные материалы: таблица Расчет отклонений высот профиля в Word 1 стр.
