Курсовая разработка станочного приспособления для механической обработки заготовки

Описание

 Проект по дисциплине «Технологическая оснастка»

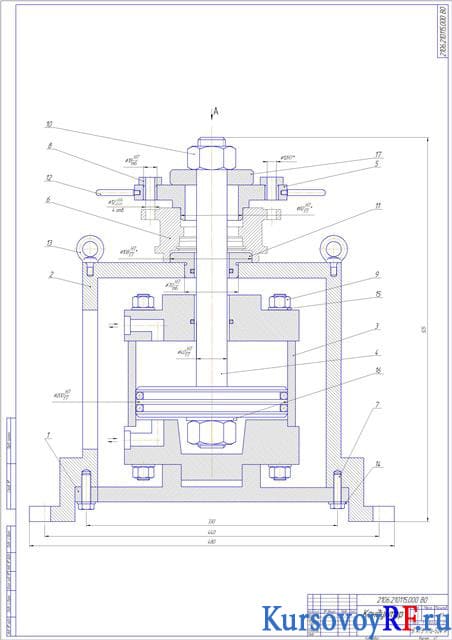

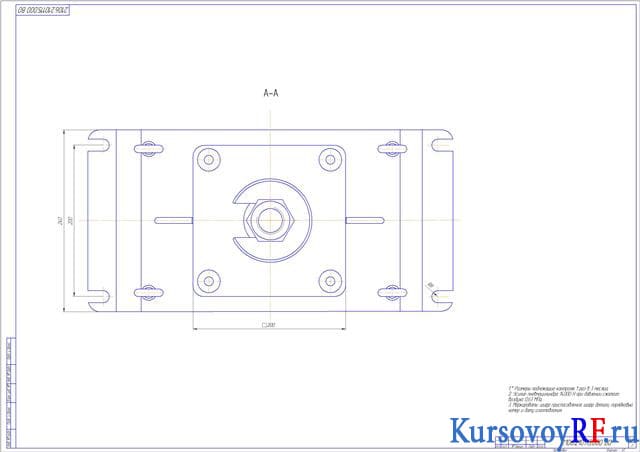

В курсовой работе представлено назначение приспособлений и их проектирование для сверлений отверстий. Описана конструкция приспособления и детальная расшифровка работы. Выполнен силовой расчет приспособления, где определены глубина и скорость резания, частота вращения заготовки, крутящий момент, осевая сила, мощность резания и мощность станка, коэффициент запаса, величина зажимного усилия. Представлена схема кондуктора, где установлены направления перемещения заготовки под действием сил и моментов резания. Выполнен расчет силового привода с определением диаметра цилиндра и необходимой силы зажима с представленными преимуществами и недостатками пневмоприводов. Сделан точностный расчет, с определением общей погрешности, погрешности базирования и закрепления.
