Выполнение курсового расчета подстанции 110/10/6 кВ

Пояснительная записка (в программе Word) 25 с., 17 табл., 1 рис., 8 источника

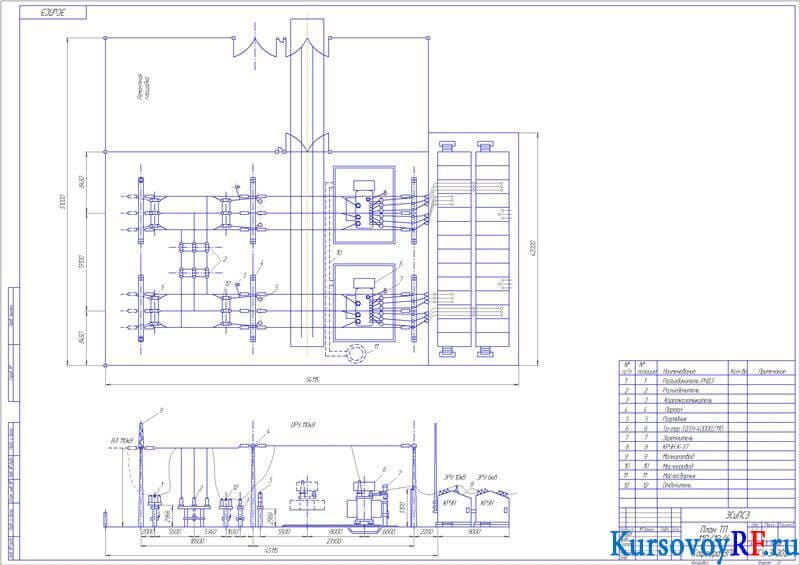

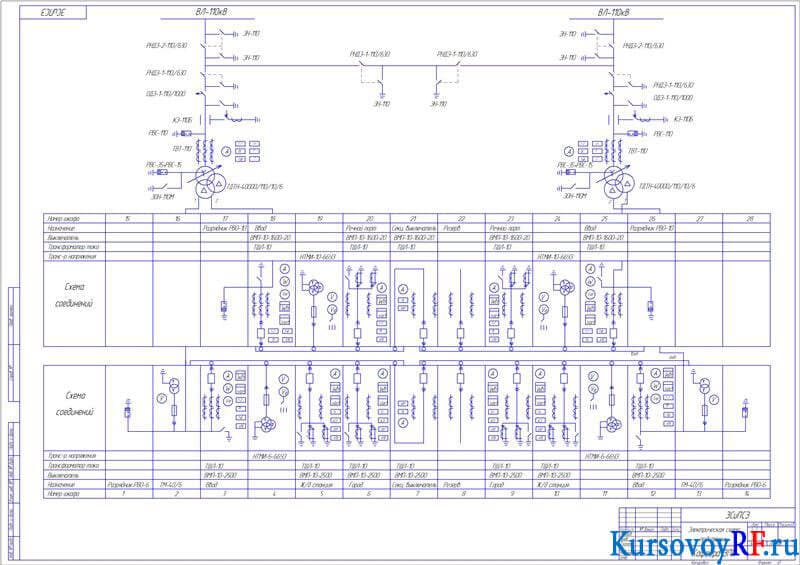

Чертежи (в программе Компас) 2 листа плакатов и чертежей
ВУЗ Тольяттинский государственный университет

Описание

Проект по дисциплине «Электрическая часть станций и подстанций в системах электроснабжения»
В представленной курсовой работе рассмотрены необходимые требования для разработки главной схемы подстанции, выполнен расчет нагрузок. Осуществлен технико-экономический выбор рациональной номинальной мощности трансформаторов. Рассчитаны токи КЗ, подобрана главная схема подстанции, выключатели, разъединители, отделители и короткозамыкатели, трансформаторы тока и напряжения, жесткие и гибкие шины, изоляторы, предохранители и разрядники. Описана система измерений на подстанции, оперативный ток и релейная защита. Выбраны основные конструктивные решения по подстанции, определены собственные нужды ПС. Выполнен расчет заземления подстанции, молниезащиты и сметно-финансовый расчет.
