Курсовое проектирование тупиковой подстанция 220/10кВ

Пояснительная записка (в программе Word) 43 с., 8 табл., 7 рис., 6 источника
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 1 листа
ВУЗ Уфимский государственный авиационный технический университет

Описание

Проект по дисциплине «Электрические станции и подстанции»

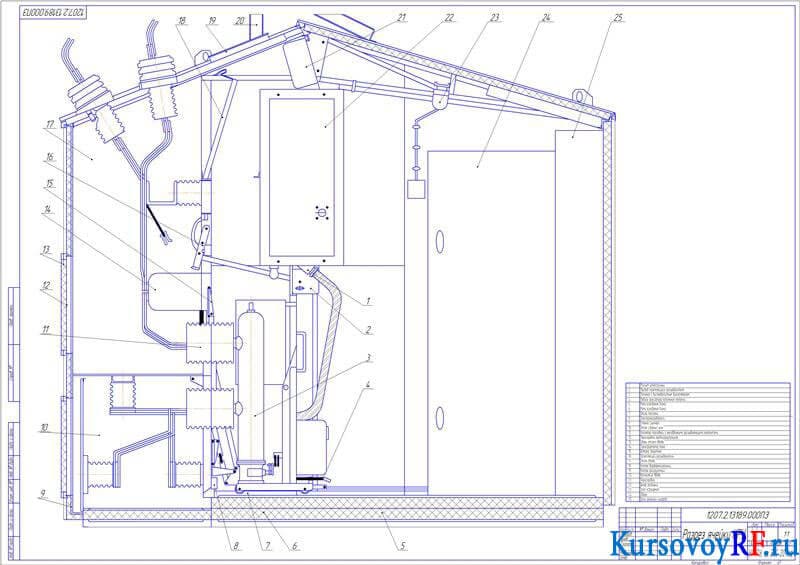

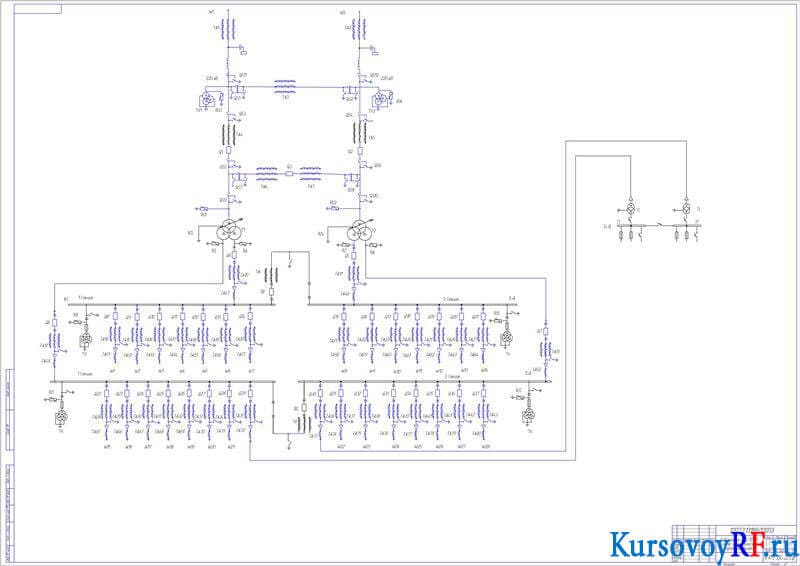

В представленной курсовой работе были выполнены варианты структурных схем подстанции, осуществлен выбор мощности и числа трансформаторов. Выполнено построение графика нагрузки, рассчитано количество линий на высоком и низком напряжении. Подобрана схема распределительных устройств, составлена неполная принципиальная схема. Представлены технико-экономические данные подстанции, выбрана схема собственных нужд. Рассчитаны токи КЗ, подобраны выключатели и разъединители, измерительные трансформаторы напряжения и тока, токоведущие части, конструкции распределительных и устройств. В графической части выполнены чертежи электрической принципиальной схемы и разреза ячейки КРУ.
