Разработка курсового проекта понижающей подстанции с чертежами

Пояснительная записка (в программе Word) 24 с., 11 табл., 15 рис., 17 источника
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей

Описание

Проект по дисциплине «Электроснабжение»

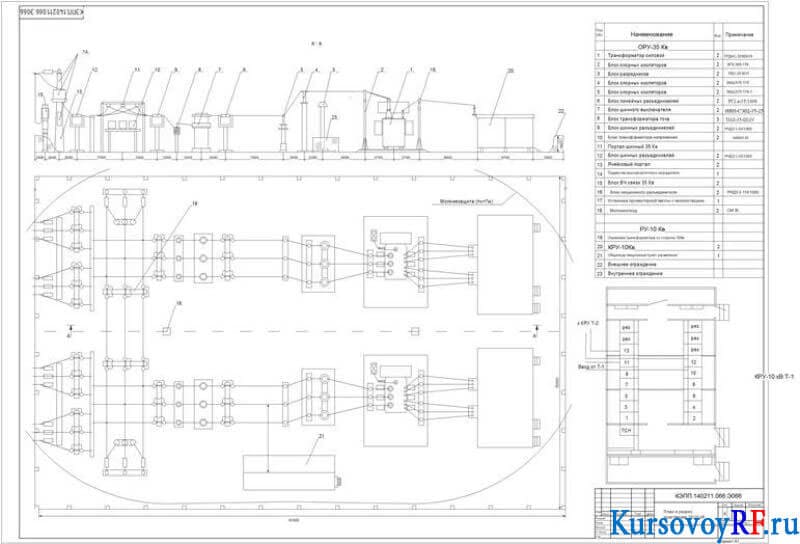

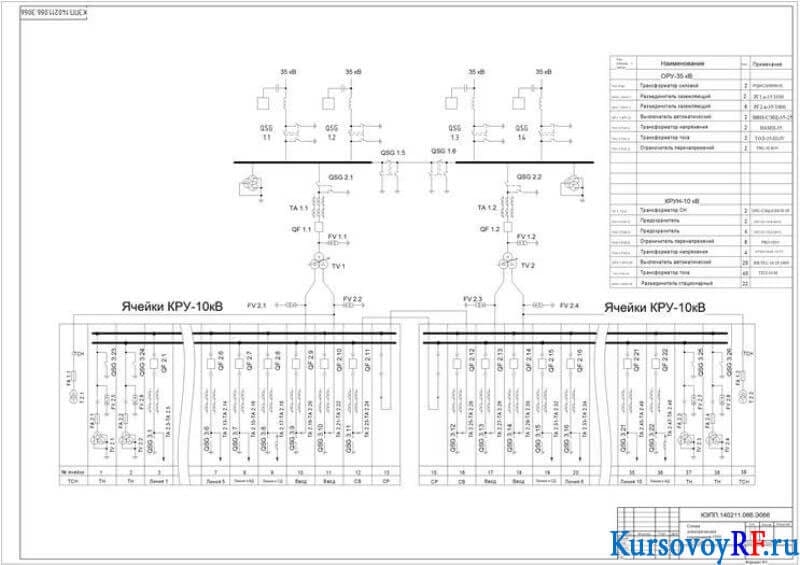

В представленной курсовой работе было выполнено построение и описание расчетной схемы, принятой при разработке подстанции в соответствии с заданием. Осуществлен выбор мощности и числа силовых и блочных трансформаторов, а также сечений проводов питающих линий. Рассчитаны токи КЗ, составлены схемы замещения относительно ТЭС и системы. Представлены схемы понизительной подстанции на стороне 35 и 10 кВ, выполнена компоновка подстанции. Выбраны и проверены выключатели, разъединители, трансформаторы тока, напряжения и собственных нужд, ограничители перенапряжения, шины, распределительное устройство, рассчитано заземляющее устройство и молниезащита.
