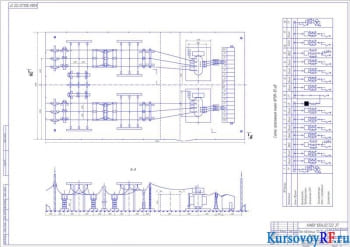

Районная понизительная подстанция 110/10 кВ курсовой проект с чертежами

Пояснительная записка (в программе Word) 50 с., 34 табл., 17 рис., 10 источника

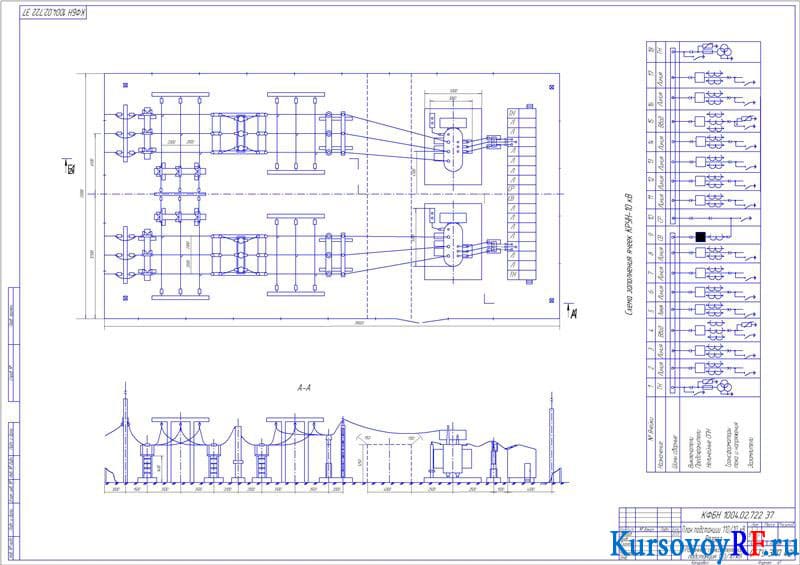

Чертежи (в программе Компас) 2 листа плакатов и чертежей
ВУЗ Саратовский Государственный Технический Университет

Описание

Проект по дисциплине «Электроснабжение»

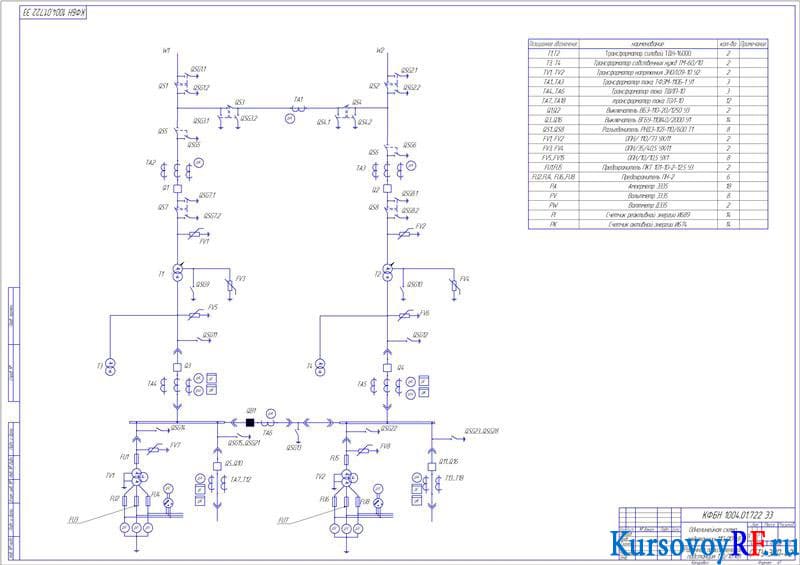

В представленной курсовой работе дано описание проектируемой понизительной подстанции, составлена схема электроснабжения. Выполнены обработка графиков нагрузки потребителей и технико-экономический расчет по выбору мощности и числа силовых трансформаторов. Рассчитаны токи КЗ, разработана расчетная схема замещения. Выбрана релейная защита, контрольно-измерительные приборы, оперативный ток и источники питания. Определены собственные нужды проектируемой подстанции, подобраны конструкции распределительных устройств всех напряжений. Выполнено заземление подстанции, разработана расчетная модель заземляющего устройства, определена молниезащита. Дополнительные материалы: 2 рисунка чертежей
