Разработка курсового проекта подстанции 110/10,5 кВ

Пояснительная записка (в программе Word) 58 с., 22 табл., 13 рис., 6 источника

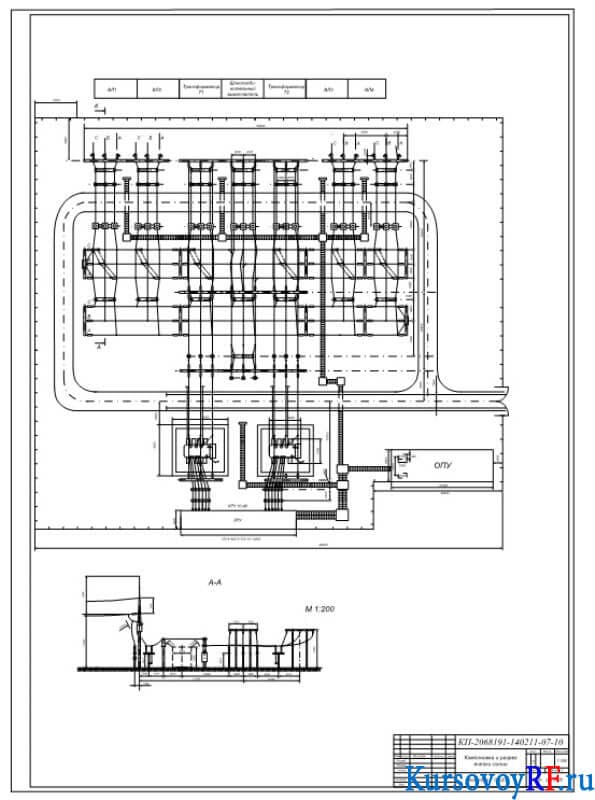

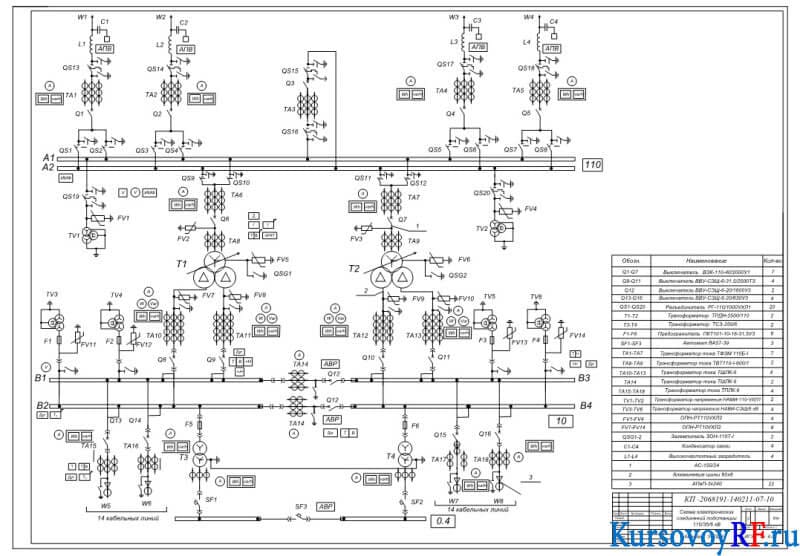

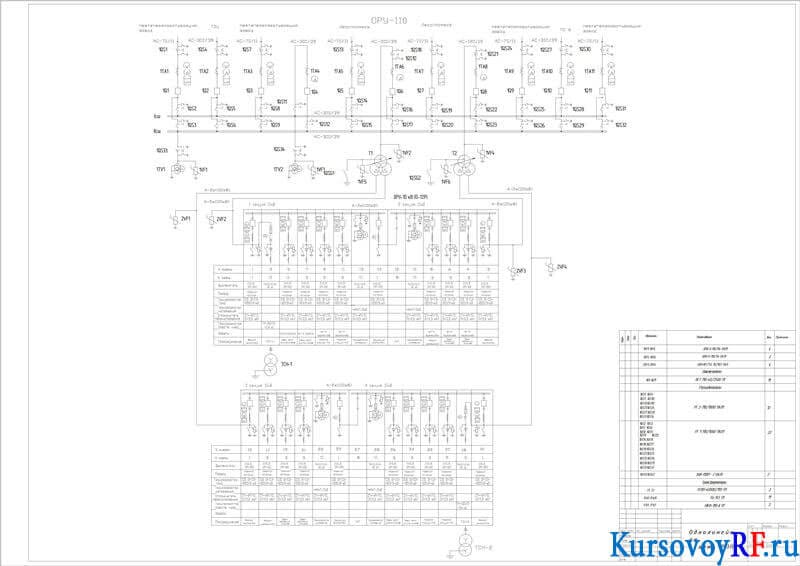

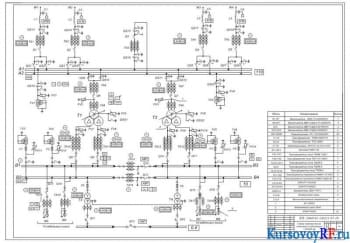

Чертежи (в программе Компас, Автокад и VSD) 3 листа плакатов и чертежей, спецификации 2 листа
ВУЗ Ивановский Государственный Энергетический Университет им. В. И. Ленина

Описание

Проект по дисциплине «Электроснабжение»
В представленной курсовой работе был определен тип подстанции, составлена схема сети, дана краткая характеристика нагрузки подстанции. Разработан суточный и годовой график нагрузки, осуществлен выбор силовых трансформаторов, рассчитаны токи КЗ. Подобраны схемы соединения подстанции, типы релейных защит и автоматики, выключатели, разъединители, аппараты и цепи трансформатора собственных нужд, измерительных трансформаторов напряжения и тока. Осуществлен выбор и обоснование конструкции и распределительных устройств. Описана производственная санитария, разработаны необходимые мероприятия по технике безопасности. Представлены технико-экономические показатели строительства подстанции.
