Расчет трансформатора ТРДН-63000/110 и конструирование чертежей

Пояснительная записка (в программе Word) 21 с., 6 табл., 6 рис., 4 источника
Чертежи (в программе Компас) 1 листа плакатов и чертежей
ВУЗ КУРГАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Описание

Проект по дисциплине «Релейная защита систем электроснабжения»

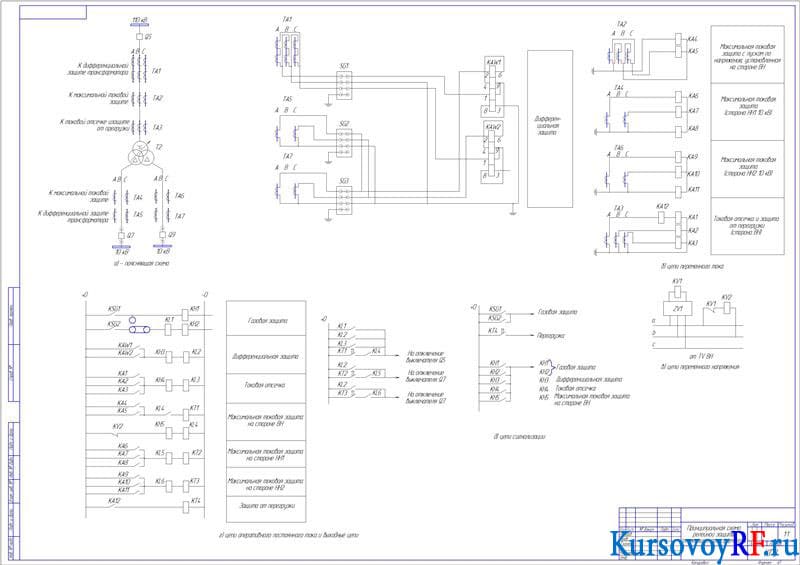

В данной курсовой работе было выполнено краткое описание КЗ, представлены исходные данные для объекта проектирования, схема и паспортные данные трансформатора ТРДН-63000/110, осуществлен расчет сопротивлений элементов схемы. Рассчитаны токи КЗ, составлены схемы замещения нулевой и прямой последовательности. Представлен первый и второй шаг упрощения схемы замещения. Выполнен расчет дифференцированной защиты, подобрана газовая защита трансформатора. Определены токовые отсечки и максимальная токовая защита трансформатора, рассчитана защита от перегрузки. В графической части выполнен чертеж принципиальной схемы релейной защиты понижающего трансформатора.
