Курсовой расчет силового трансформатора с разработкой графической части

Пояснительная записка (в программе Word) 26 с., 3 источника, 1 приложения, на украинском языке
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей, спецификации 1 листа
ВУЗ Тернопольский национальный технический университет имени Ивана Пулюя

Описание

Проект по дисциплине «Электрические машины»

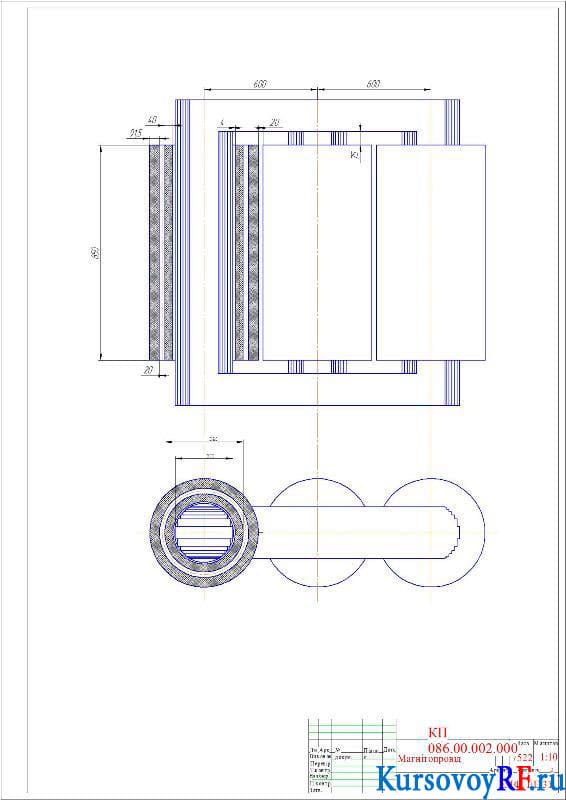

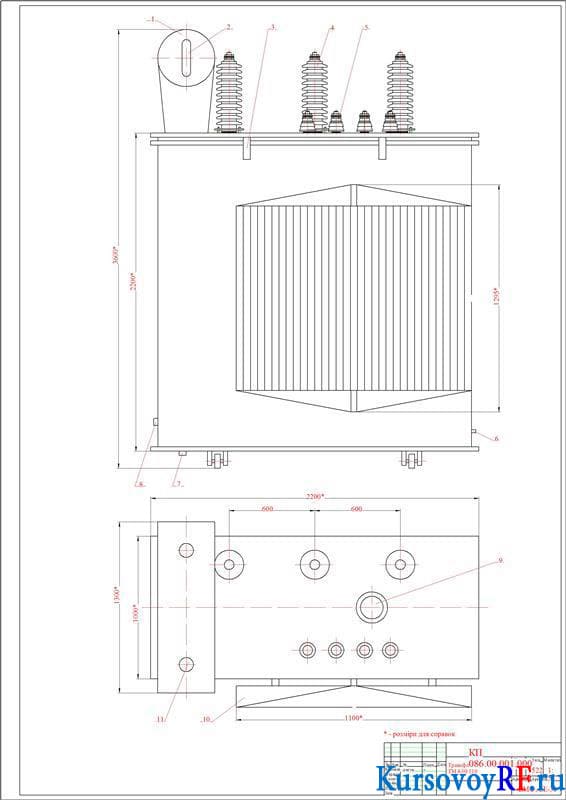

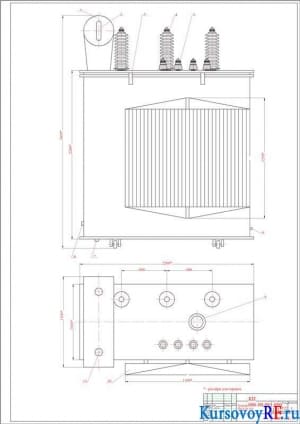

В представленной курсовой работе были рассчитаны основные электрические величины и размеры трансформатора, подобраны изоляционные расстояния. Определены обмотки ВН и НН, потери и напряжение КЗ, механические силы в обмотках и обмотки на механическую прочность. Выполнен расчет температуры нагрева обмоток при КЗ, размеров и массы магнитного провода, тока и потерь холостого хода, коэффициента полезного действия при номинальной нагрузке. Произведен тепловой расчет трансформатора и определение его массы. В графической части работы были выполнены чертежи магнитопровода и трансформатора ТМ 630/110, составлена спецификация.
