Проектирование и расчет генератора колебаний прямоугольной формы

Пояснительная записка (в программе Word) 12 с., 6 табл., 9 рис.
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей
ВУЗ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени Н. Э. БАУМАНА

Описание

Проект по дисциплине «Основы электроники»

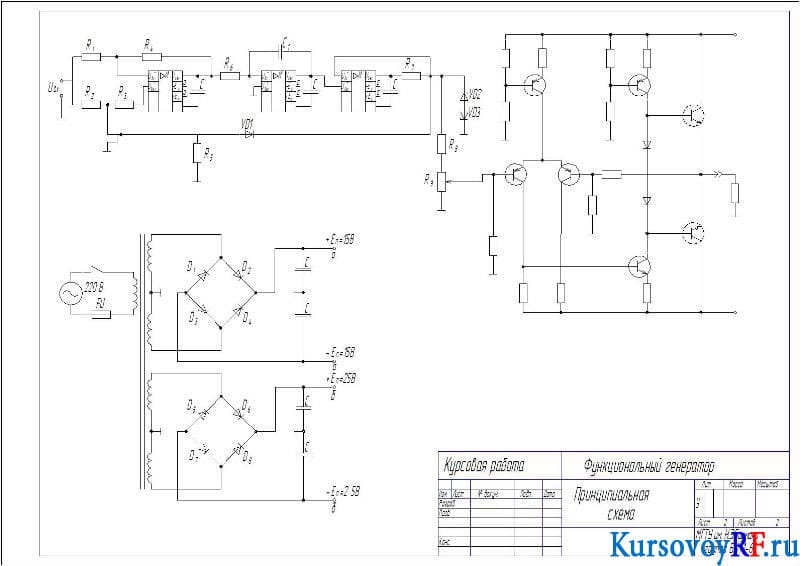

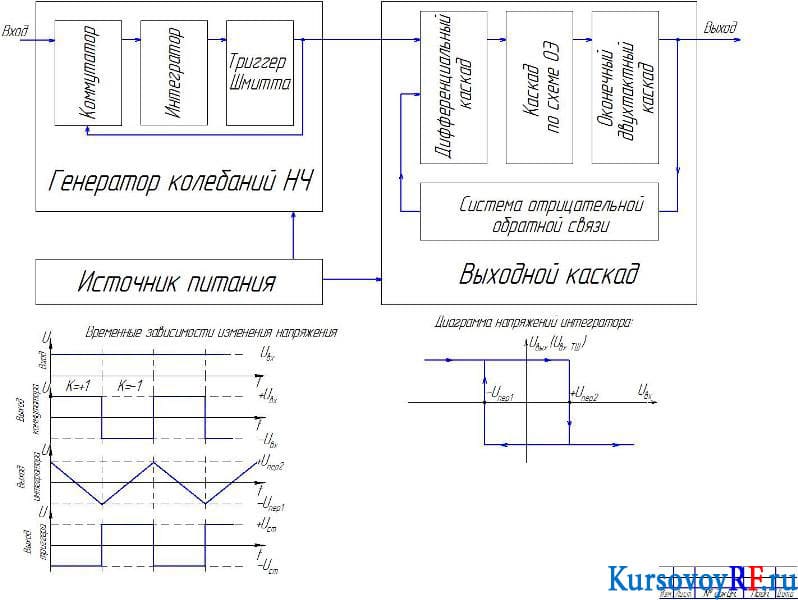

В представленной курсовой работе было представлено задание на проектирование и расчет генератора, выполнено описание структурной схемы, составлен эскиз источника питания. Разработан генератор колебаний прямоугольной формы с регулируемой частотой следования. Выполнен расчет частоты аналитическим способом. Рассчитаны интегратор, инвестирующий усилитель и делитель напряжения. Определен рабочий диапазон оконечного каскада, выполнен расчет параметров эмиттерного повторителя (VT1 и VT2), транзистора усилителя с ОЭ, генератора стабильного тока, дифференциального каскада и системы отрицательной обратной связи.
