Курсовое конструирование электрической сети

Описание

 Проект по дисциплине «Электропитающие системы и сети»

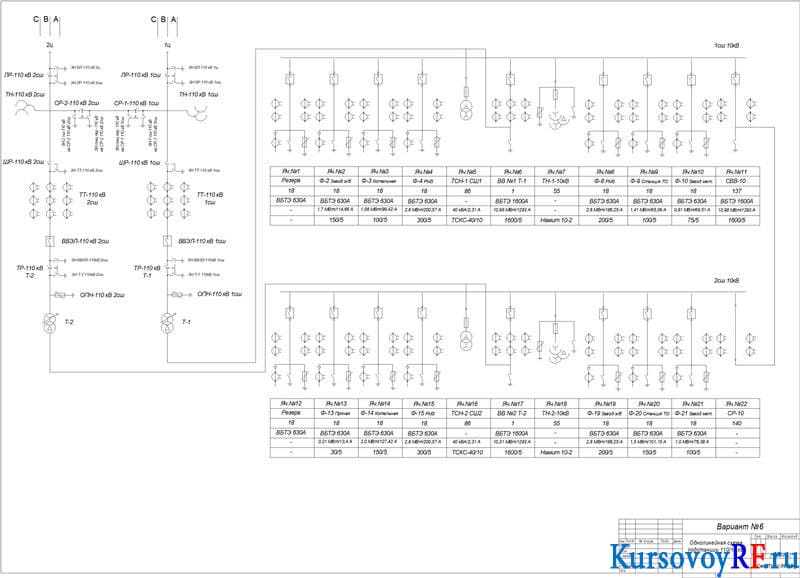

В данной курсовой работе были определены расчетная суммарная полная, активная и реактивная мощность, выбрана схема подстанции. Найдены расчетный ток, сечение провода, проведена проверка провода по длительно допустимому току для аварийной ситуации. Выполнен электрический расчет электропередачи 110кВ, составлена схема замещения ЛЭП и трансформатора. Определены напряжение и потери напряжения, построена диаграмма отклонений напряжений. Рассчитаны потери электроэнергии и токи короткого замыкания, составлена схема замещения. Осуществлен выбор и проверка аппаратуры на термическую и электродинамическую устойчивость. Определены ежегодные эксплуатационные расходы и себестоимость передачи электроэнергии. Дополнительные материалы: чертеж Microsoft Visio Document 1 лист.
