Разработка трехфазного силового трансформатора с конструктивными расчетами

Описание

 Проект по дисциплине «Проектирование электромеханических преобразователей энергии»

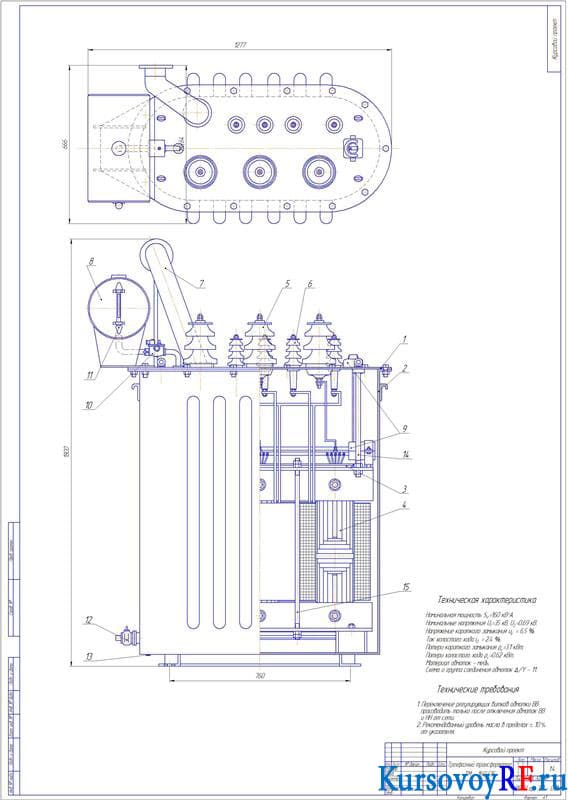

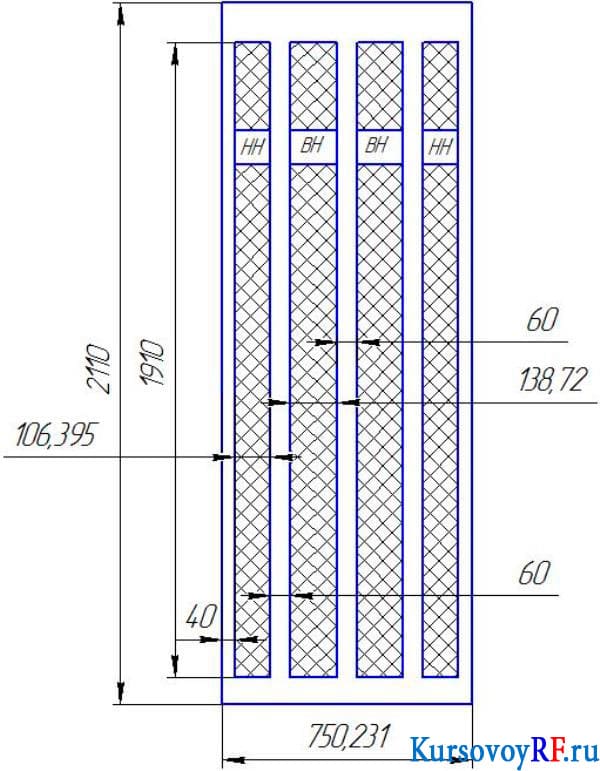

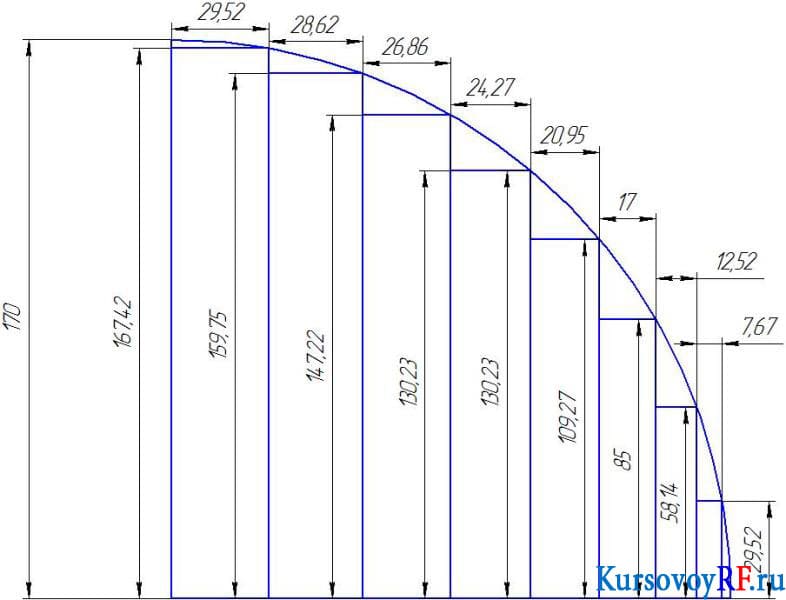

В представленной курсовой работе были определены электрические величины и размеры трансформатора. Подобраны плотности тока в обмотках, составлен эскиз магнитопровода трансформатора. Рассчитаны число витков и площадь поперечного сечения обмоток НН и ВН. Представлен эскиз окна трансформатора и параметры поперечного сечения обмоток, определен вес активных материалов. Рассчитаны потери и ток холостого хода, потери КЗ в обмотках, потерь в отводах и стенках бака, потери и напряжения КЗ. Выполнен расчет данных к построению внешней характеристики и расчет кривой КПД в зависимости от нагрузки. Осуществлен тепловой расчет трансформатора.
