Курсовая разработка электростанции мощностью 120 МВт

Пояснительная записка (в программе Word) 32 с., 17 табл., 11 рис.
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей

Описание

Проект по дисциплине «Электроснабжение»

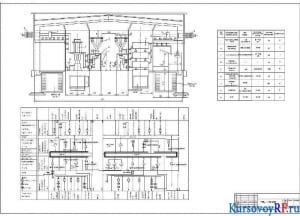

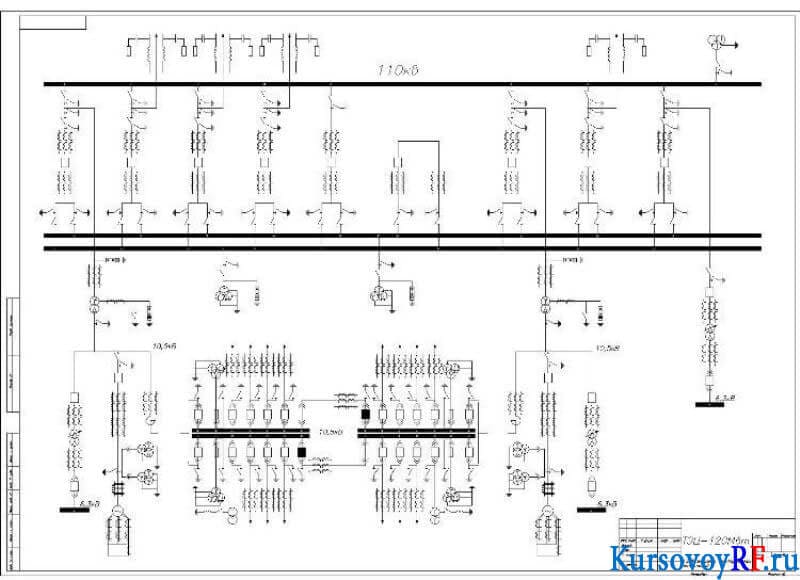

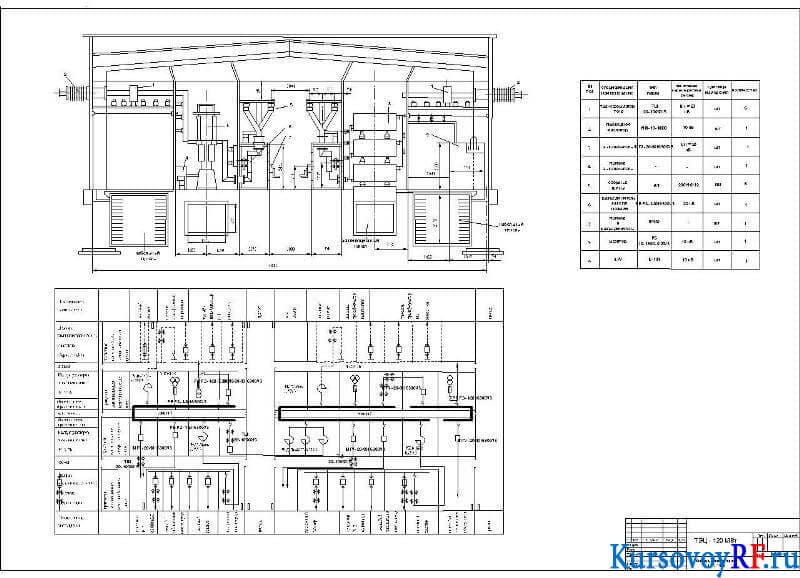

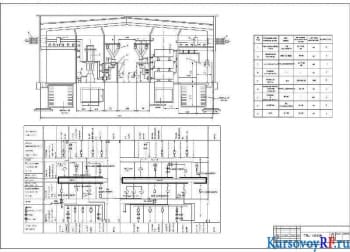

В представленной курсовой работе была выполнена разработка структурных схем, выбраны числа и мощность генератора. Определено число присоединений в РУ, осуществлен выбор схемы распределительных устройств и трансформаторов собственных нужд, выполнено технико-экономическое сравнение. Представлена общая схема замещения, определены сопротивления схемы при базисной мощности. Подобраны реакторы, выключатели и разъединители, а также разрядники. Осуществлен выбор типов релейной защиты, измерительные приборы и трансформаторы. Подобраны конструкции и выполнено описание всех распределительных устройств. В графической части работы выполнены чертежи главной схемы электрических соединений и конструктивный чертеж ГРУ 10 Кв.
