Электрической части подстанций систем электроснабжения

Пояснительная записка (в программе Word) 46 с., 20 табл., 5 рис., 3 источника
Чертежи (в программе Компас и VSD) 6 листа плакатов и чертежей
ВУЗ Кузбасский государственный технический университет

Описание

Проект по дисциплине «Электроснабжение»

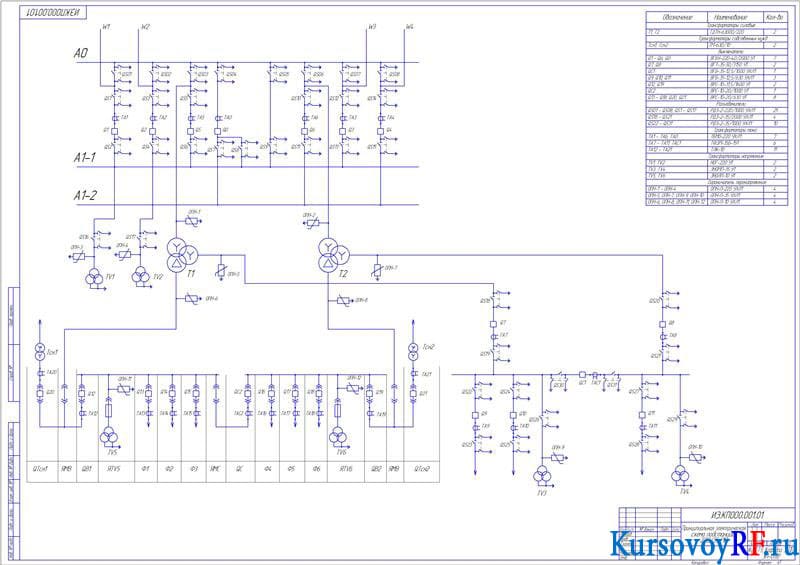

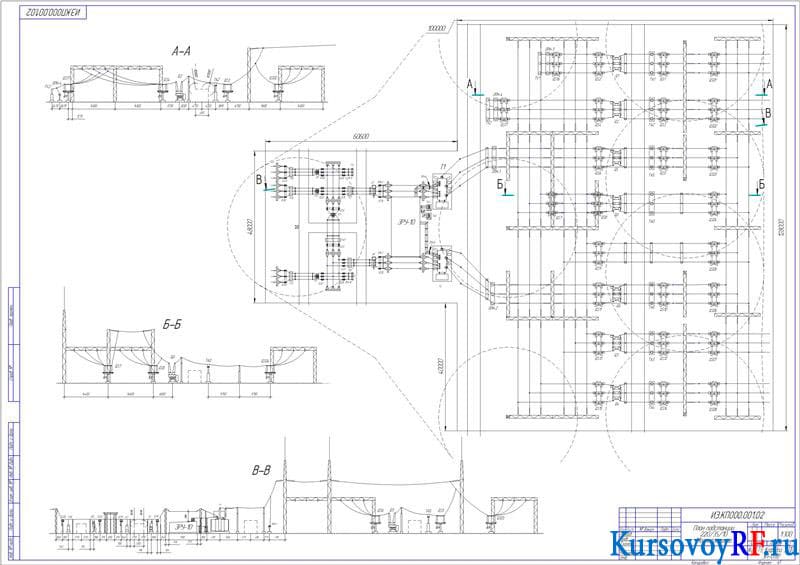

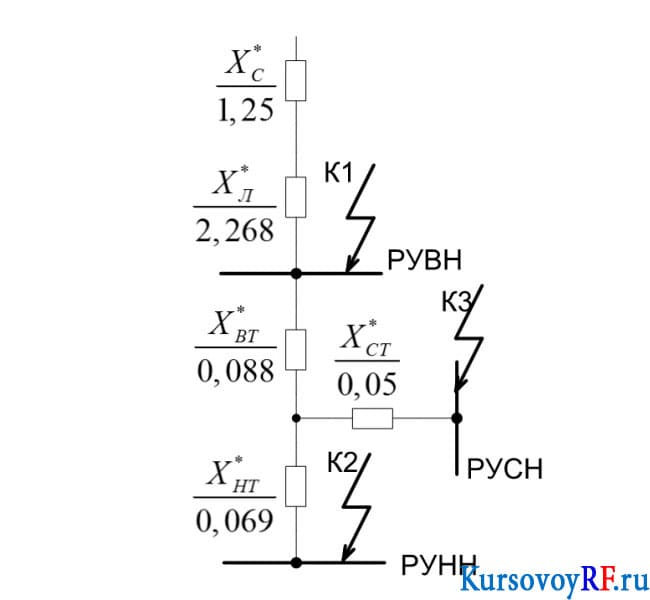

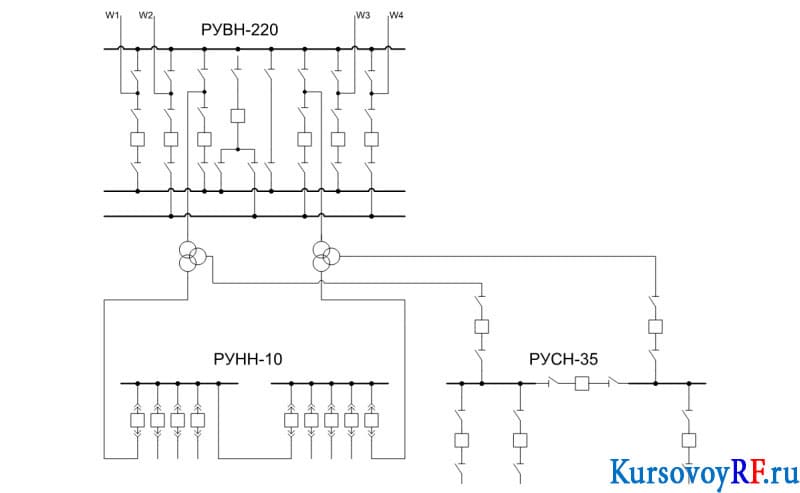

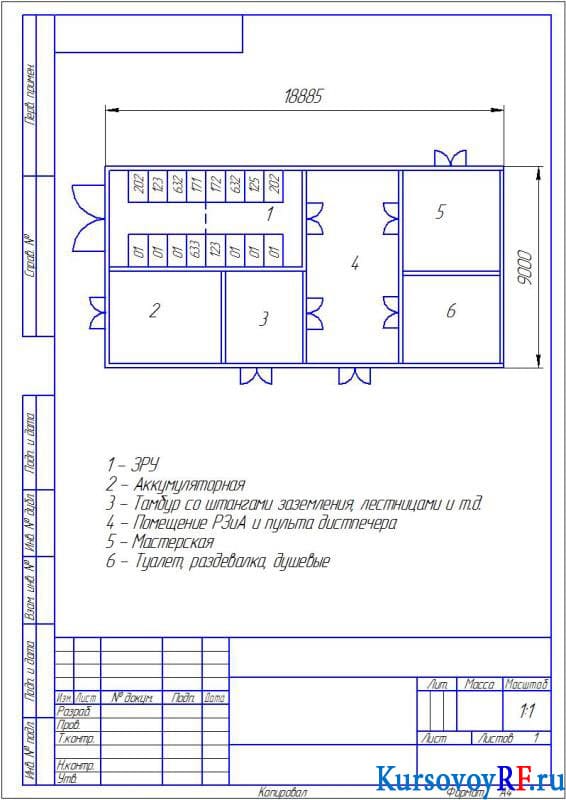

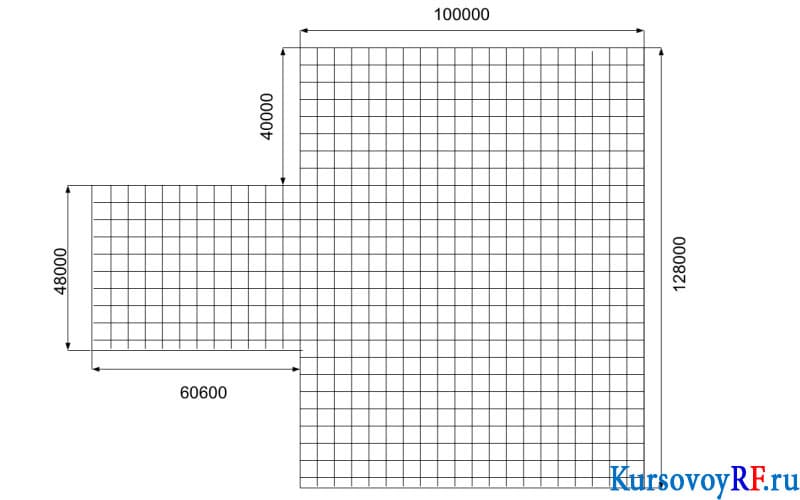

В данной курсовой работе были представлены исходные данные для проектирования, определена суммарная мощность потребителей подстанции. Осуществлены выбор силовых трансформаторов и схемы главных электрических соединений подстанции, представлена упрощенная схема подстанции. Выполнен расчет рабочих токов и токов короткого замыкая, изображена расчетная схема и схема замещения подстанции, подобраны электрические аппараты. Произведен расчет заземляющего устройства, представлен общий вид искусственного заземляющего устройства подстанции. Выбраны защиты от перенапряжения и грозозащиты, изображен план ЗРУ -10. Дополнительные материалы: файл XMCD с расчетами.
