Разработка проекта участка по созданию диска ступени компрессора

Пояснительная записка (в программе Word) 55 с., 8 табл., 9 рис., 16 источников
Чертежи (в программе Компас и Автокад) 29 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Пермский государственный технический университет

Проект по дисциплине «Технология авиационных двигателей»

В представленной курсовой работе было рассмотрено основное назначение детали и проведен анализ ее технологичности. Определен тип производства, представлены технологические характеристики серийного производства. Осуществлен выбор заготовки и выполнено его экономическое обоснование, подобраны базы и методы обработки. Произведен расчет припусков и межоперационных размеров, а также режимов обработки и норма времени. Спроектированы приспособления для токарной операции, рассмотрены основные функции и приспособления. Выполнен расчет силы резания и усилий зажима, рассчитаны приспособления на прочность и точность, составлена схема системы обработки. Разработан обрабатывающий и измерительный инструмент.

Чертежи

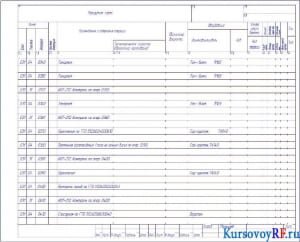

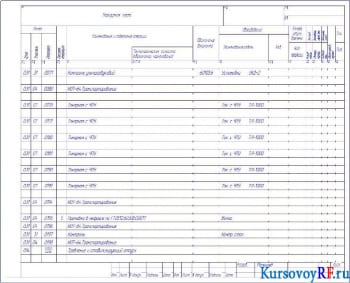

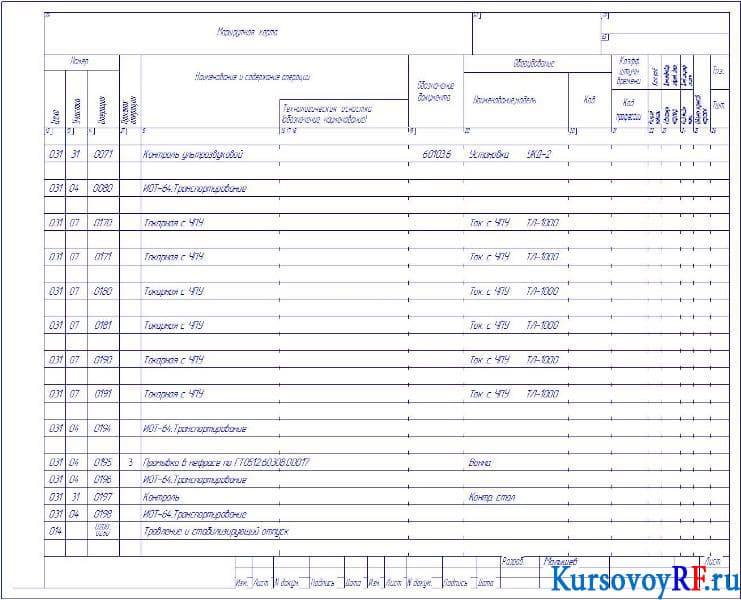

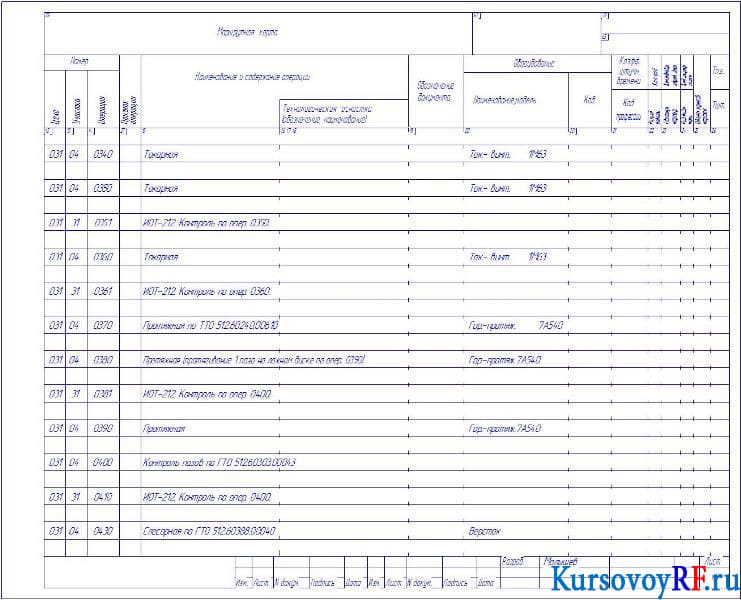

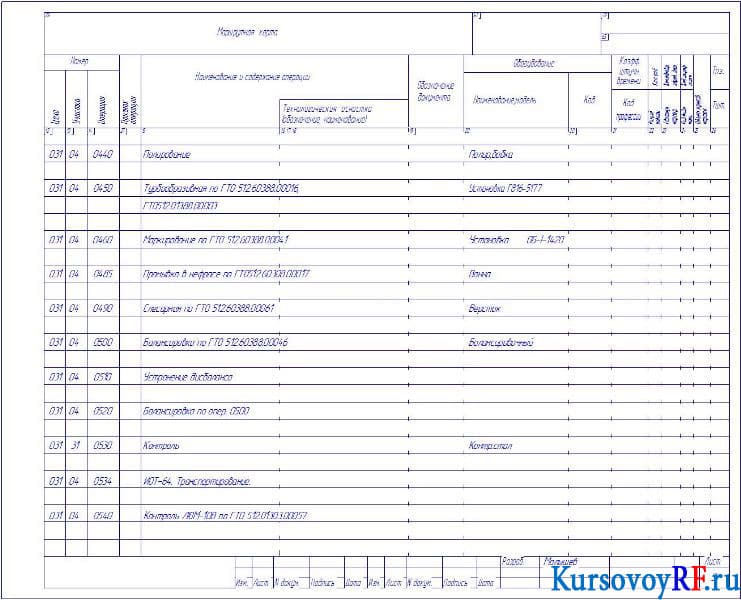

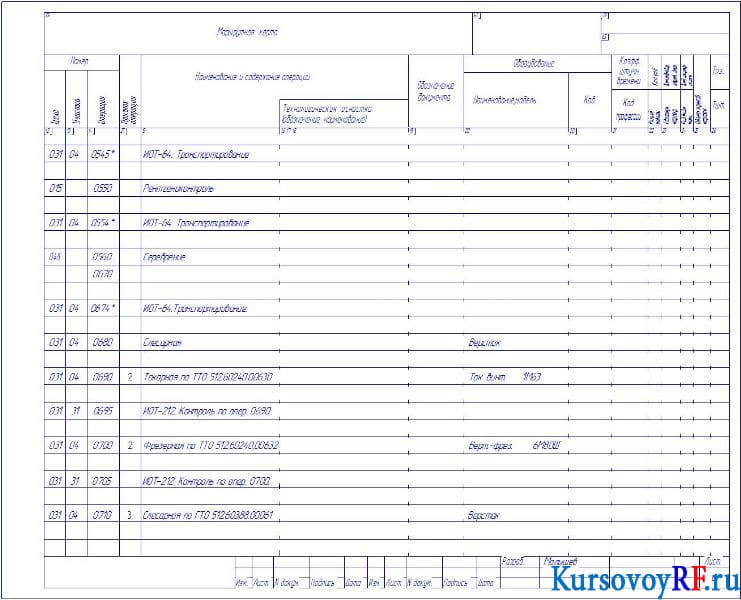

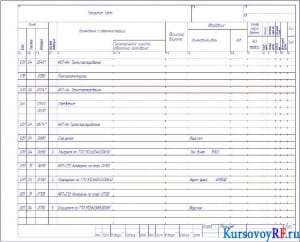

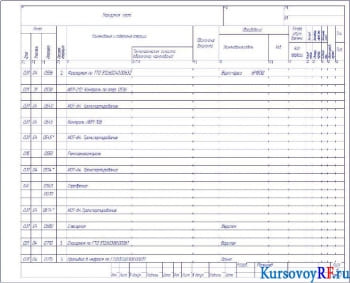

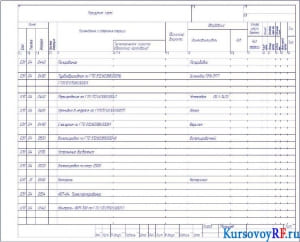

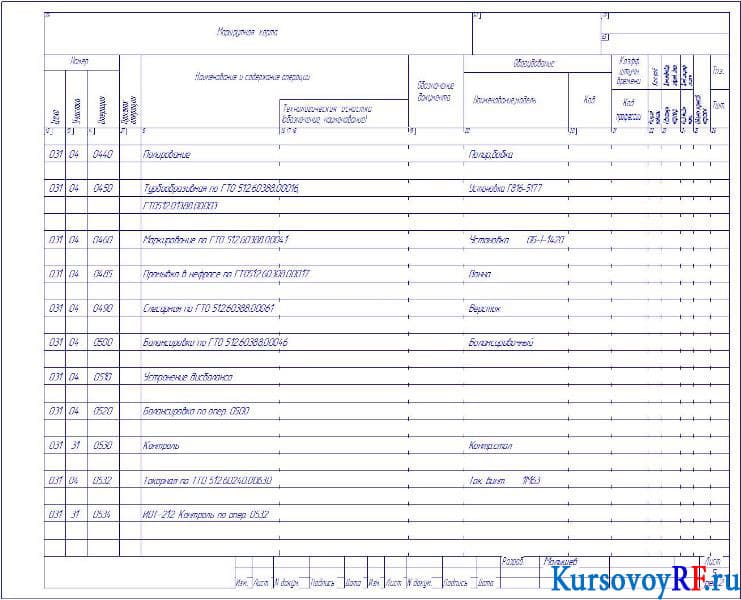

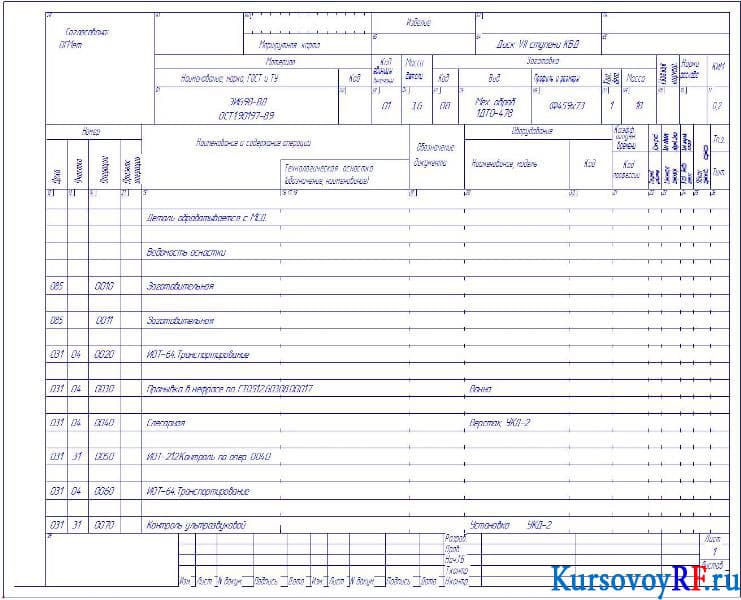

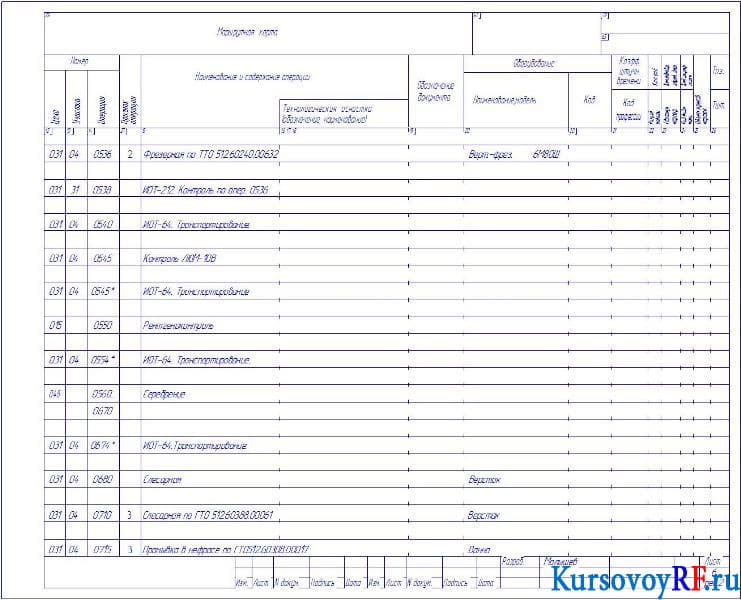

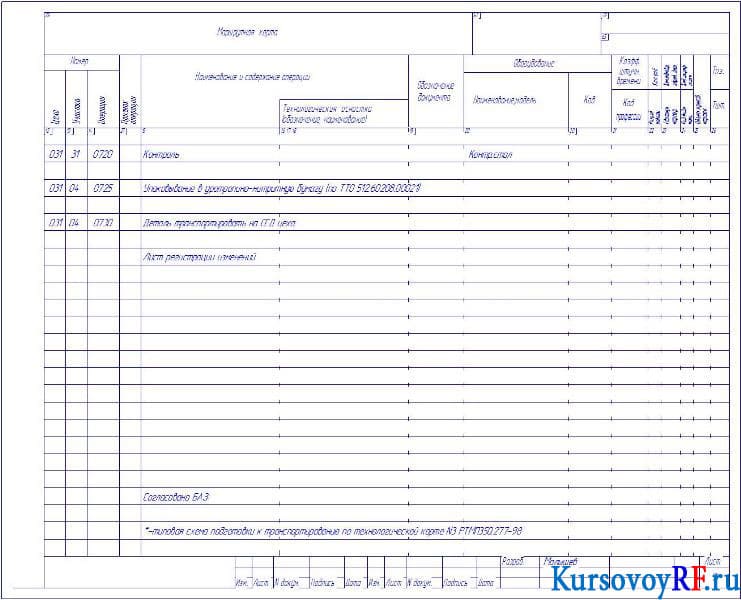

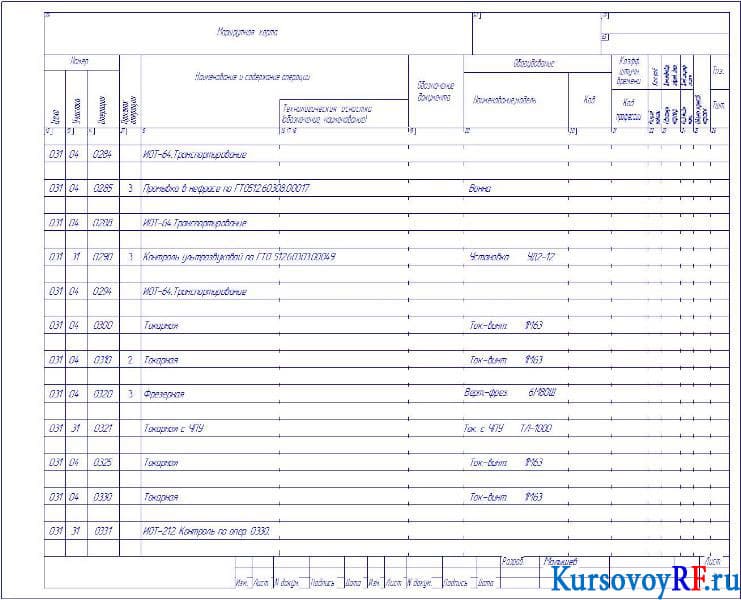

1. Чертеж Маршрутная карта х9

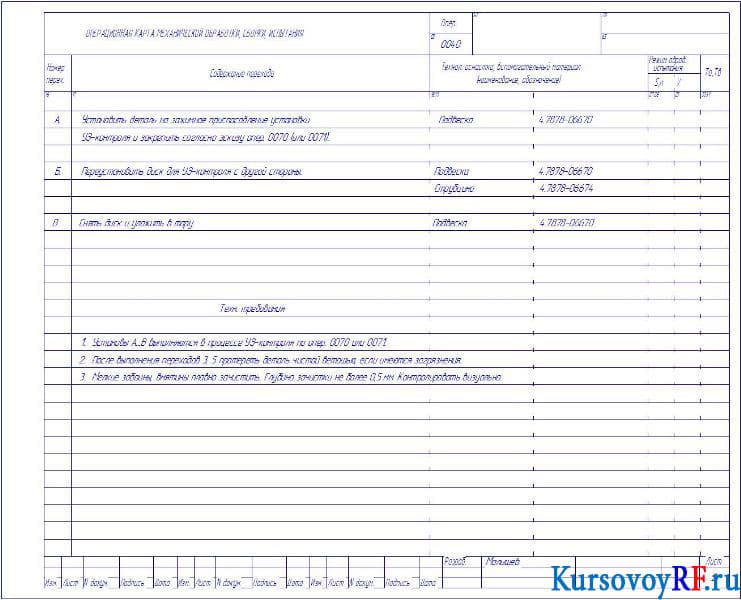

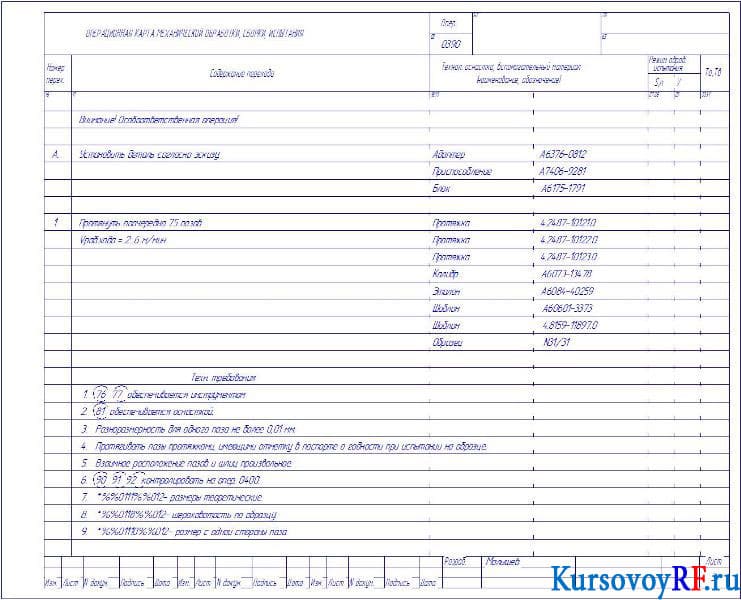

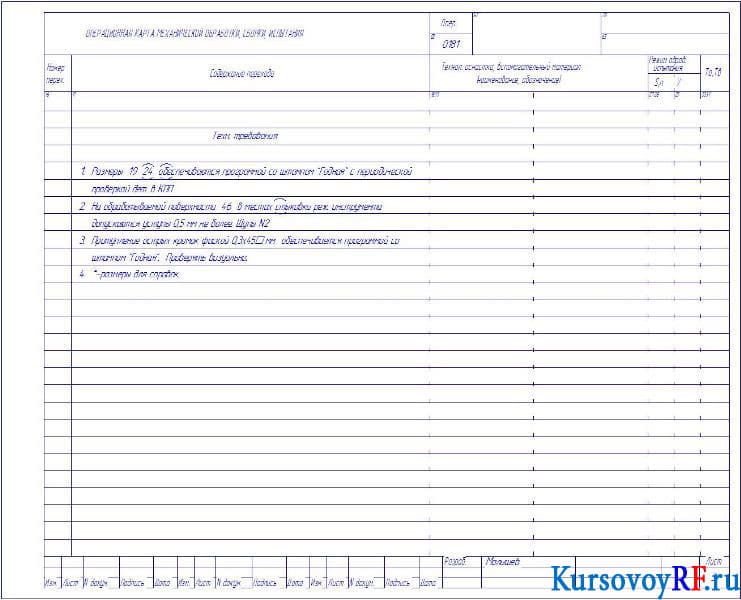

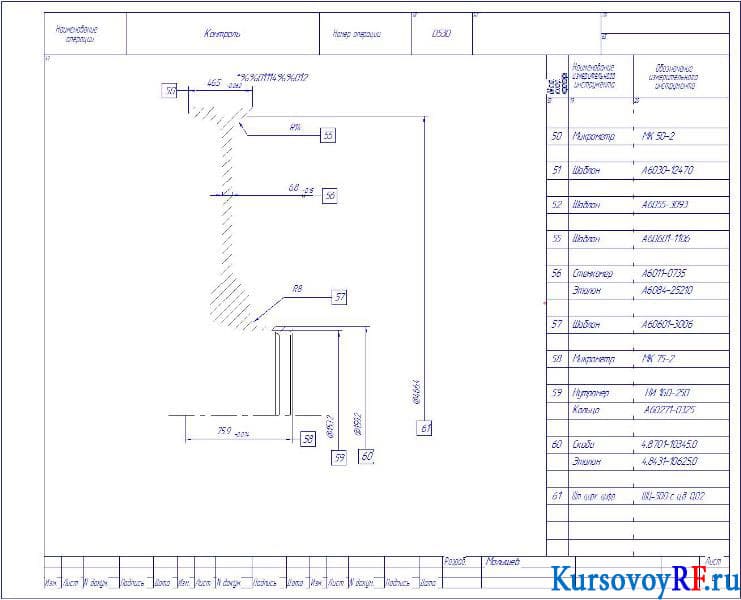

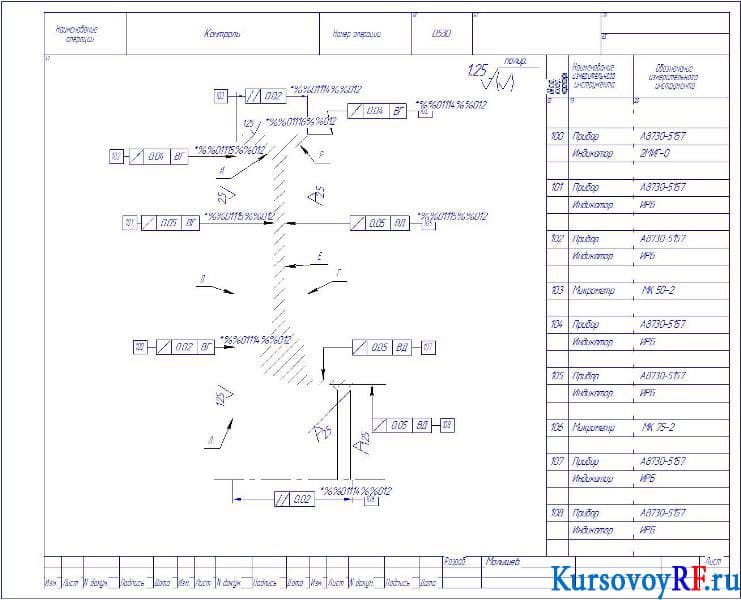

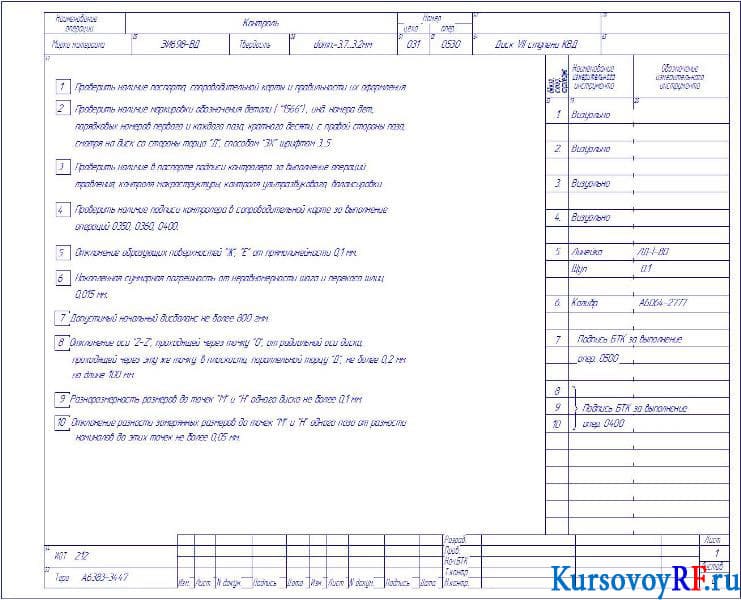

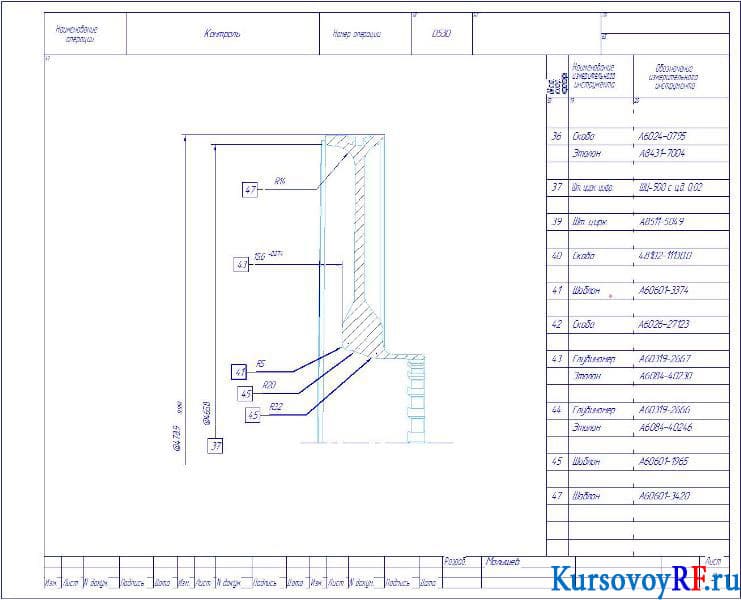

2. Чертеж Операционная карта механической обработки, сборки, испытания х2

3. Чертеж Операционная карта механической обработки на станке с ЧПУ

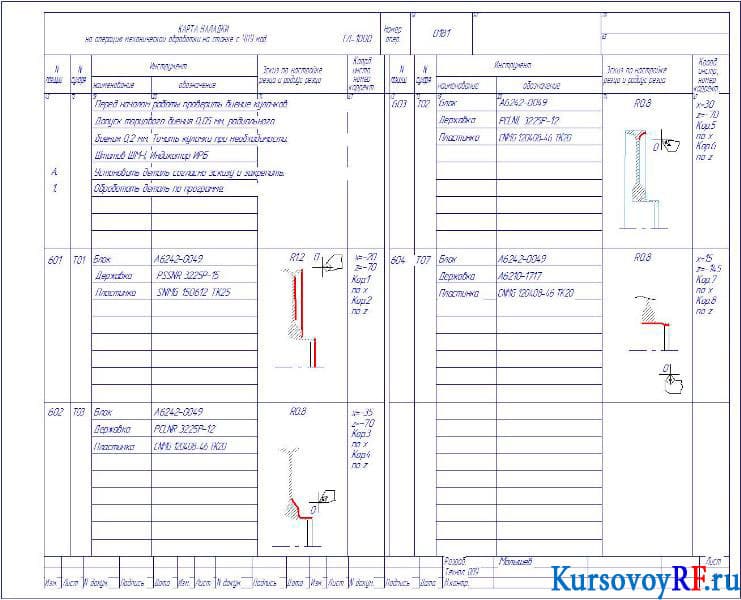

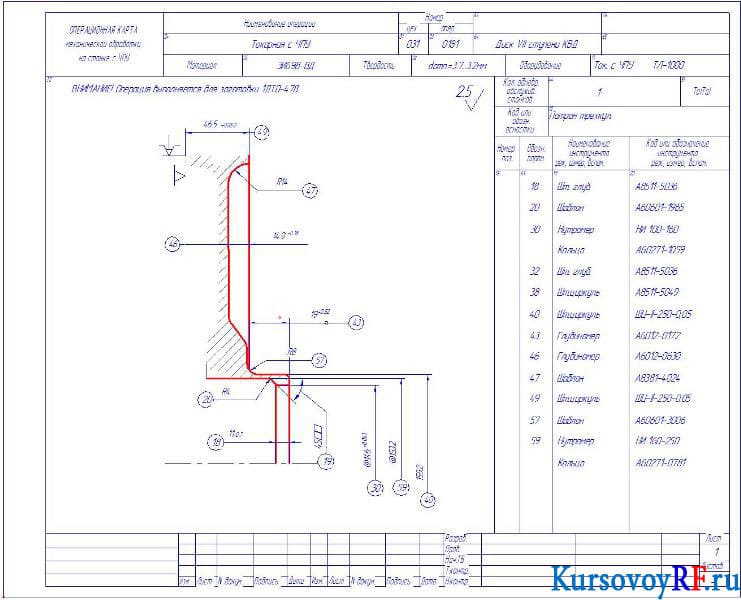

4. Чертеж Карта наладки на операцию механической обработки на станке с ЧПУ мод.

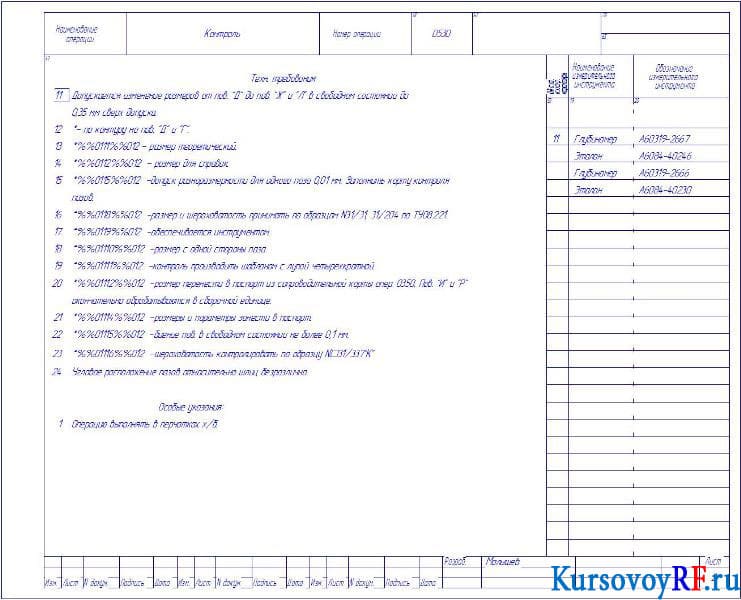

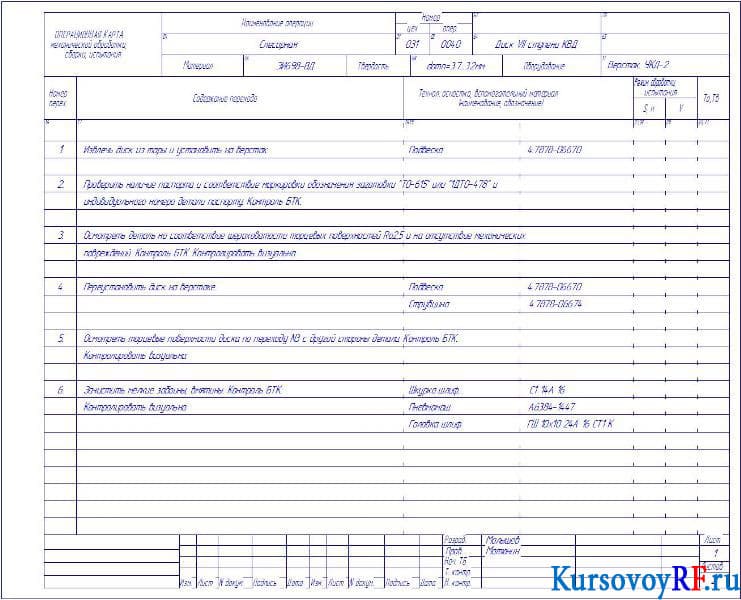

5. Чертеж Операционная карта механической обработки, сборки, испытания (3)

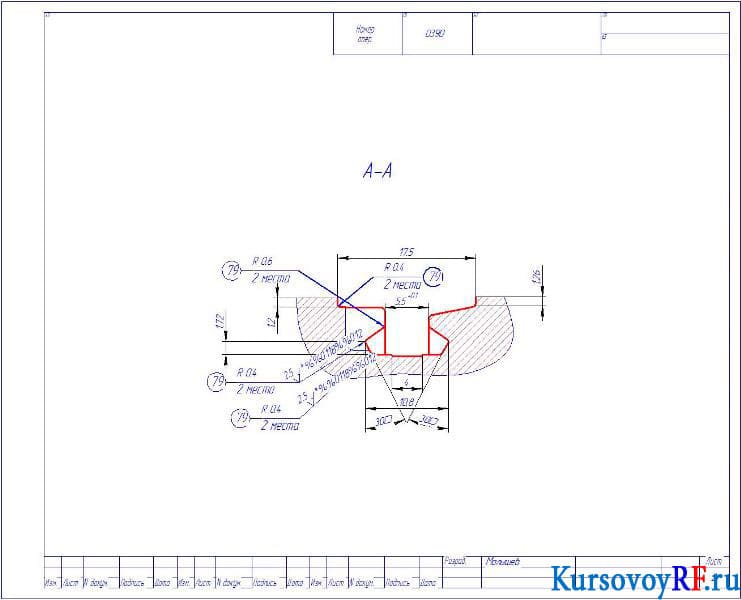

6. Чертеж А-А

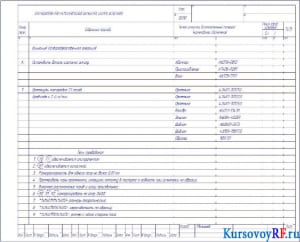

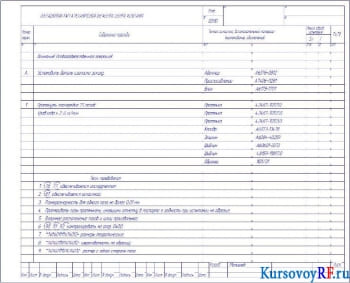

7. Чертеж Операционная карта механической обработки, сборки, испытания (3)

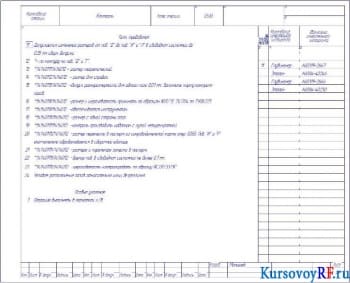

8. Чертеж Техническая документация х5

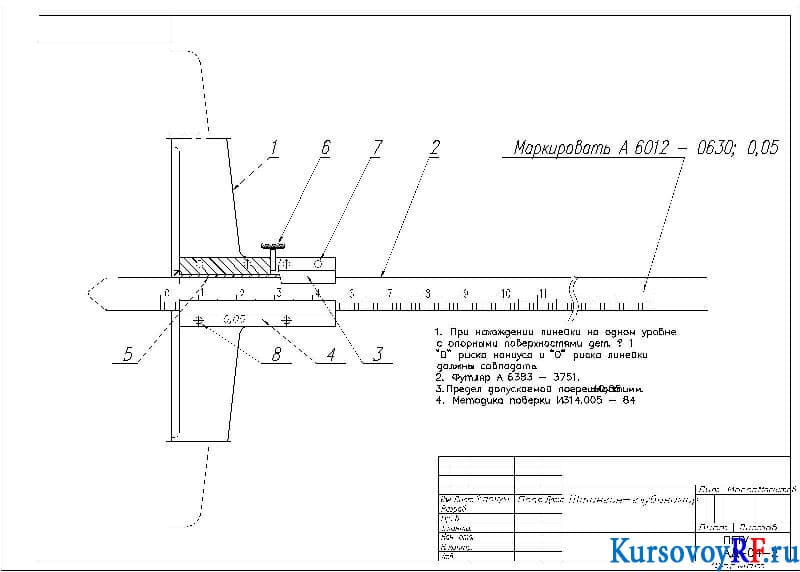

9. Чертеж Штанген-глубиномер

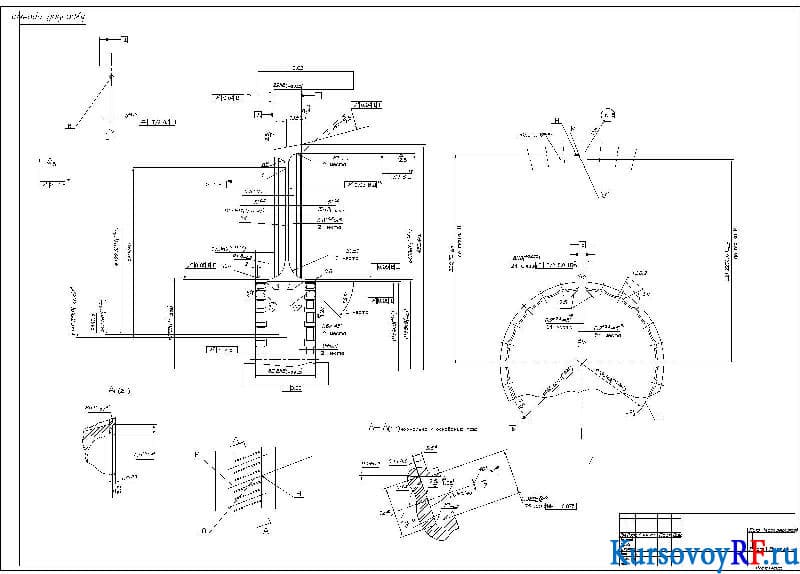

10. Чертеж Диск шестой ступени КВД

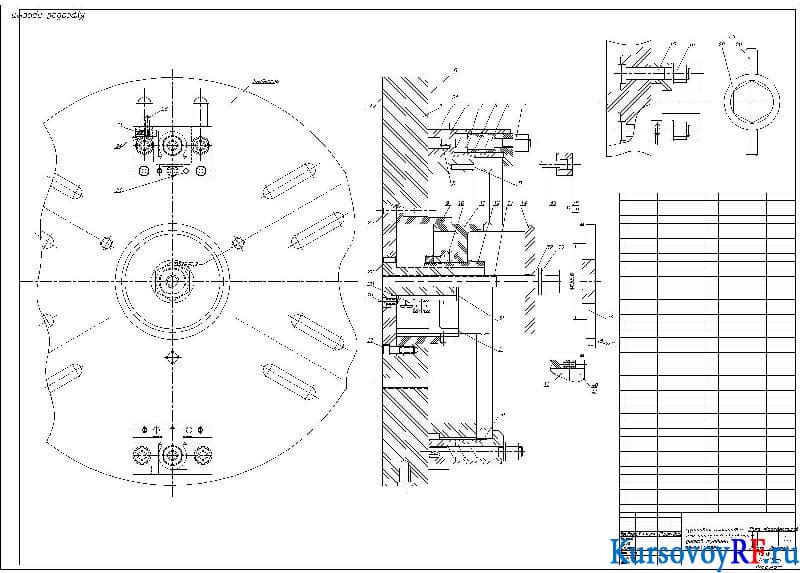

11. Чертеж Групповая планшайба для токарной обработки дисков турбины компрессора

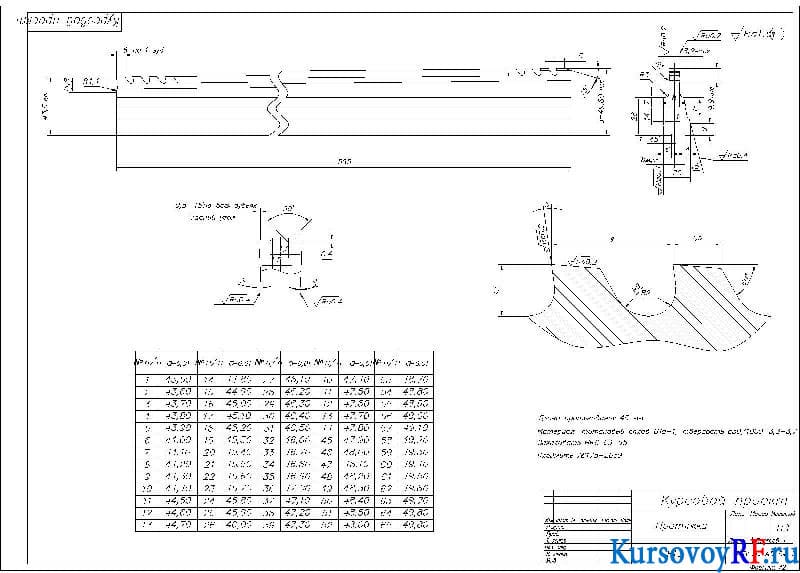

12. Чертеж Протяжка (формат А2)

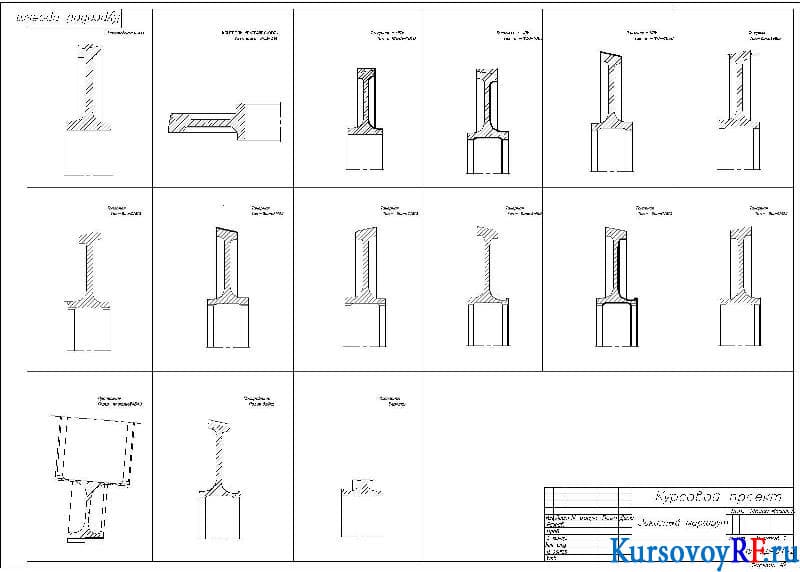

13. Чертеж Эскизный маршрут (формат А2)

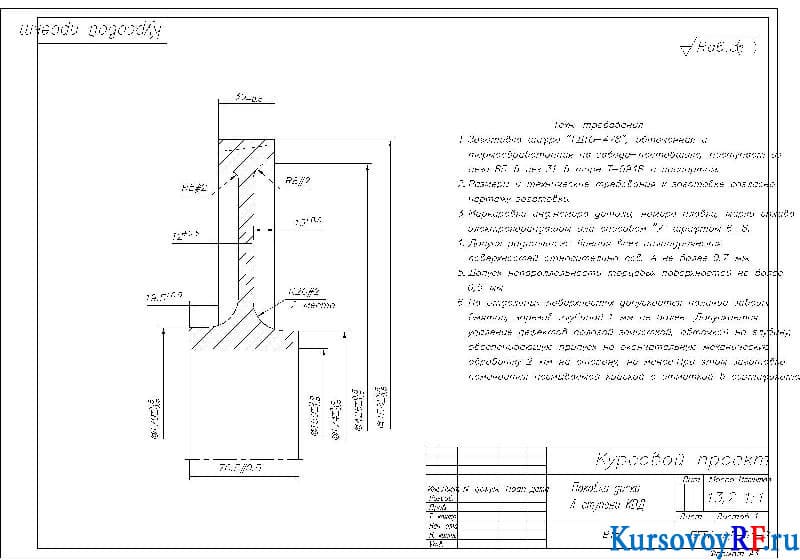

14. Чертеж Поковка диска VI ступени КВД (формат А3)

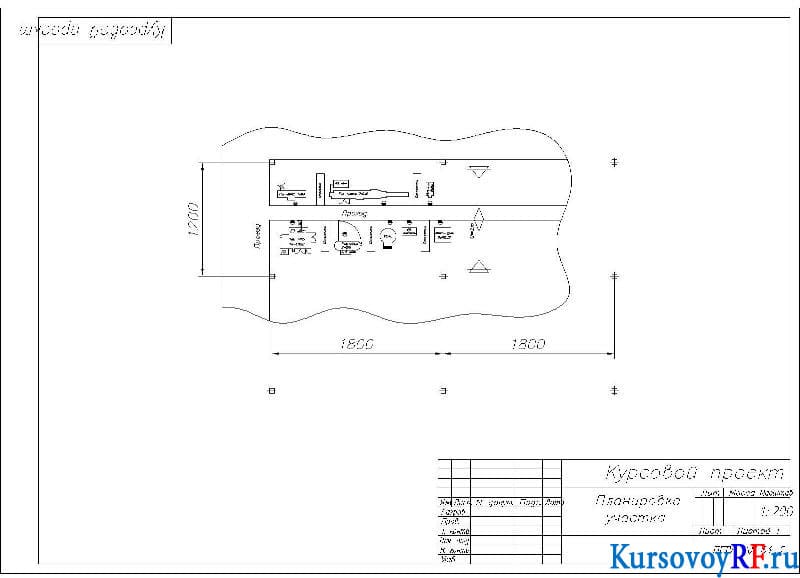

15. Чертеж Планировка участка

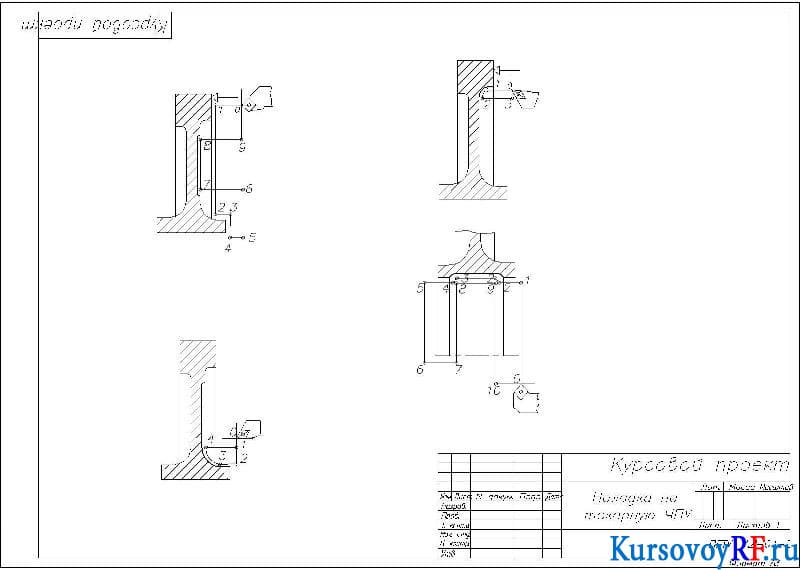

16. Чертеж Наладка на токарную ЧПУ (формат А3)
