Пояснительная записка (в программе Word) 23 л., 4 литературных источника
Чертежи (в программе Компас 3Dv и AvtoCAD) 5 листов
Описание
В ходе выполнения курсовой работы по дисциплине теория машин и механизмов выполнены кинематический и силовой анализ плоско рычажного механизма, рассмотрены синтезы зубчатого и кулачкового механизмов. На основе выполненных расчетов построены графики и диаграммы
Состав чертежей

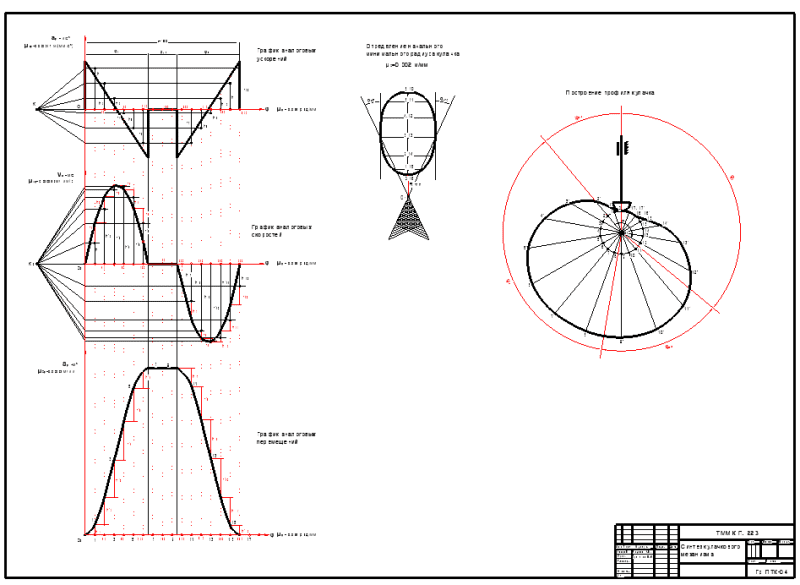

- Чертеж синтеза кулачкового механизма А1. Построены график аналоговых скоростей, перемещений и ускорений, выполнено определение минимального радиуса и построение профиля кулачка

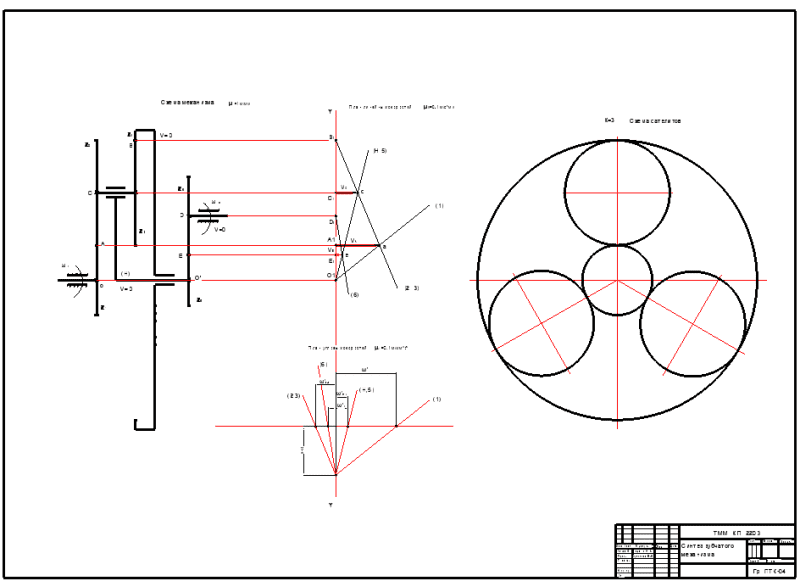

- Плакат синтеза зубчатого механизма А1: построена схема механизма, планы линейных и угловых скоростей, приведена схема сателлитов
- Чертеж силового анализа плоско рычажного механизма А1
- Кинематический анализ плоско рычажного механизма А1
Содержание
Содержание курсовой работы:
1. Кинематический анализ плоского рычажного механизма
1.1. Построение механизма в 12 положениях
1.2. Построение планов мгновенных скоростей
1.3. Построение планов мгновенных ускорений
1.4. Построение диаграммы перемещений
1.5. Построение диаграммы скоростей
1.6. Построение диаграммы ускорений
2. Силовой анализ плоского рычажного механизма
2.1. Определение нагрузок, действующих на звенья механизма
2.2. Силовой расчёт группы звеньев 7, 6
2.3. Силовой расчёт группы звеньев 4, 5
2.4. Силовой расчёт группы звеньев 2, 3
2.5. Силовой расчёт ведущего звена
2.6. Силовой расчёт ведущего звена методом Жуковского
3. Синтез зубчатого механизма
3.1. Определение геометрических параметров зубчатого механизма
3.2. Построение плана линейных скоростей
3.3. Построение плана угловых скоростей
4. Синтез кулачкового механизма
4.1. Построение графика аналогов ускорений
4.2. Построение графика аналогов скоростей
4.3. Построение графика аналогов перемещений
4.4. Нахождение минимального начального радиуса кулачка
4.5. Построение профиля кулачка
