Проектирование автомобильного дизельного двигателя и его основных узлов с тепловым расчетом и скоростными характеристиками

Состав чертежей

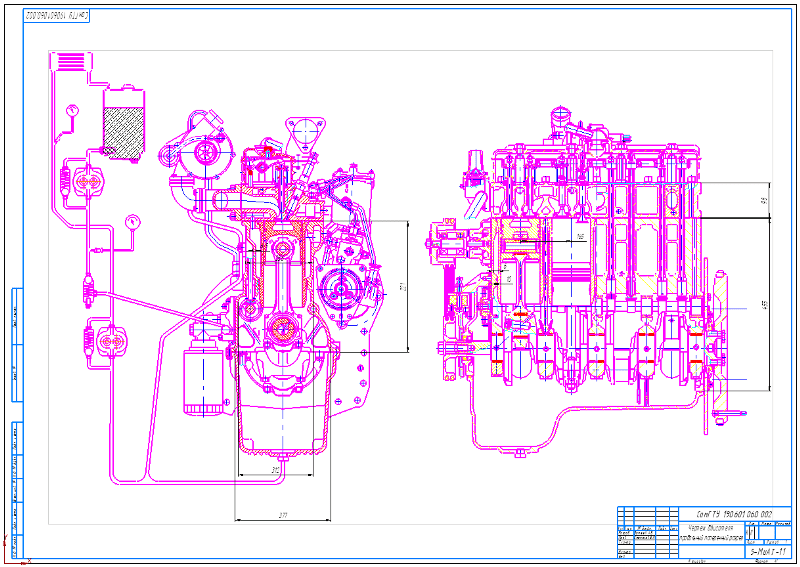

1. Чертеж двигателя продольный поперечный разрез А1

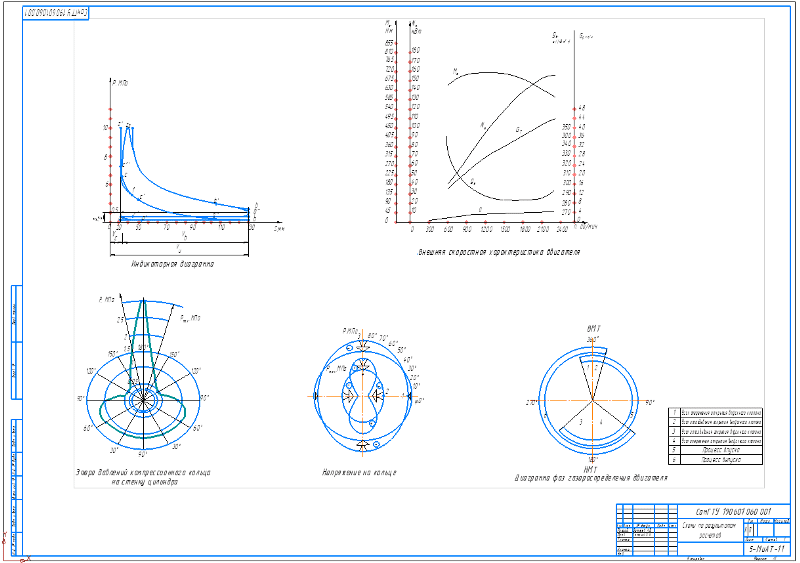

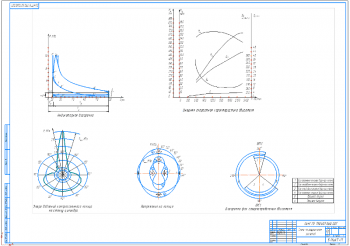

2. Схемы по результатам расчетов А1: диаграмма фаз газораспределения двигателя; напряжение на кольце; эпюра давлений компрессионного кольца на стенку цилиндра; индикаторная диаграмма; внешняя скоростная характеристика

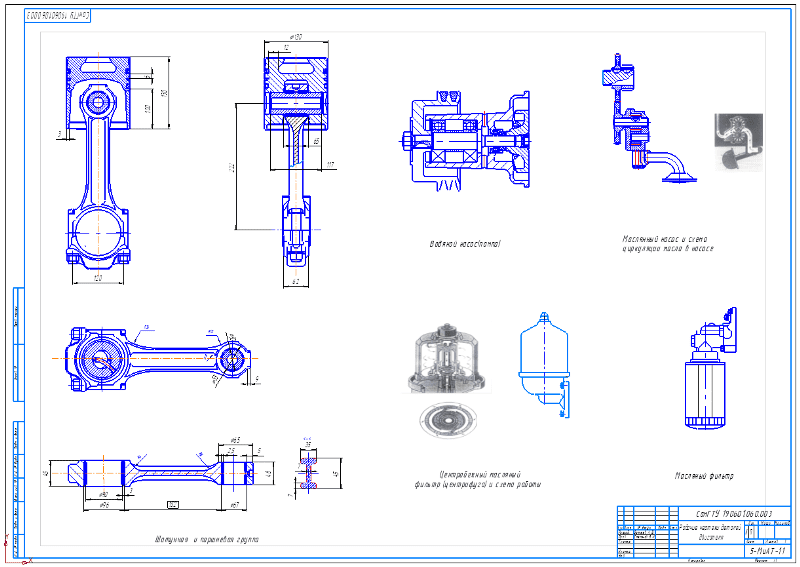

3. Рабочие чертежи деталей двигателя А1: масляный фильтр; центробежный масляный фильтр (центрифуга) и схема работы; шатунная и поршневая групп; водяной насос (помпа); масляный насос и схема циркуляции масла в насосе

Содержание

Введение

1.      Тепловой расчет двигателя

1.1.   Топливо

1.2.   Параметры рабочего тела

1.3.   Параметры окружающей среды и остаточные газы

1.4.   Процесс впуска

1.5.   Процесс сжатия

1.6.   Процесс сгорания

1.7.   Процесс расширения

1.8.   Индикаторные параметры рабочего цикла

1.9.   Эффективные показатели двигателя

1.10. Основные параметры цилиндра и двигателя

1.11. Построение индикаторных диаграмм

2.      Тепловой баланс двигателя

3.      Скоростные характеристики двигателя

3.1.   Внешние скоростные характеристики

4.      Расчет поршневой группы

4.1.   Поршень

4.2.   Поршневые кольца

4.3.   Поршневой палец

5.      Расчет шатунной группы

5.1.   Поршневая головка

5.2.   Кривошипная головка

5.3.   Стержень шатуна

5.4.   Шатунные болты

6.      Расчет корпуса двигателя

6.1.   Блок цилиндров

6.2.   Гильза цилиндра

6.3.   Головка блока цилиндров

6.4.   Шпильки головки блока

7.      Расчет Элементов системы смазки

7.1.   Масляный насос

7.2.   Центрифуга

5.3.   Масляный радиатор

7.4.   Расчет подшипников

Заключение

Cписок используемых источников
