Пояснительная записка (в программе Word) 45 с., 6 литературных источников
Чертежи (в программе Компас 3Dv) 3 листа
Описание
Основной целью данной курсовой работы является расчет динамических показателей двигателя, определение его основных параметров по заданным характеристикам (i – число цилиндров, ε – степень сжатия, n – номинальная частота вращения коленчатого вала). В качестве прототипа используется двигатель ЗМЗ-24.
Задание к курсовой работе:
- Двигатель – ЗМЗ-24.
- Степень сжатия – 9,7.
- Количество цилиндров – 4.
|
Технические характеристики |
Базовый двигатель |
Двигатель по заданию |
|
1. Тип двигателя |
карбюраторный |
карбюраторный |
|
2. Число тактов |
четырехтактный |
четырехтактный |
|
3. Расположение клапанов |
верхнеклапанный |
верхнеклапанный |
|
4. Число цилиндров |
Четырех-цилиндровый |
Четырех-цилиндровый |
|
5. Рабочий объем, л |
2,445 |
- |
|
6. Степень сжатия |
8,2 |
9,7 |
|
7. Диаметр цилиндра × ход поршня, мм |
92×92 |
- |
|
8. Номинальная частота вращения коленчатого вала, мин-1 |
4500 |
5700 |
|
9. Максимальная мощность, кВт. |
67 |
- |
Номинальная частота вращения коленчатого вала – 5700 мин-1.
Первым пунктом в курсовой работе является тепловой расчет двигателя. Цель теплового расчета: определение параметров рабочего процесса (среднее индикаторное давление в цилиндре двигателя и индикаторный КПД двигателя), характеризующие мощностные и экономические показателя двигателя; определение основных размеров двигателя (диаметр цилиндра и ход поршня); определение удельного и часового расхода топлива.

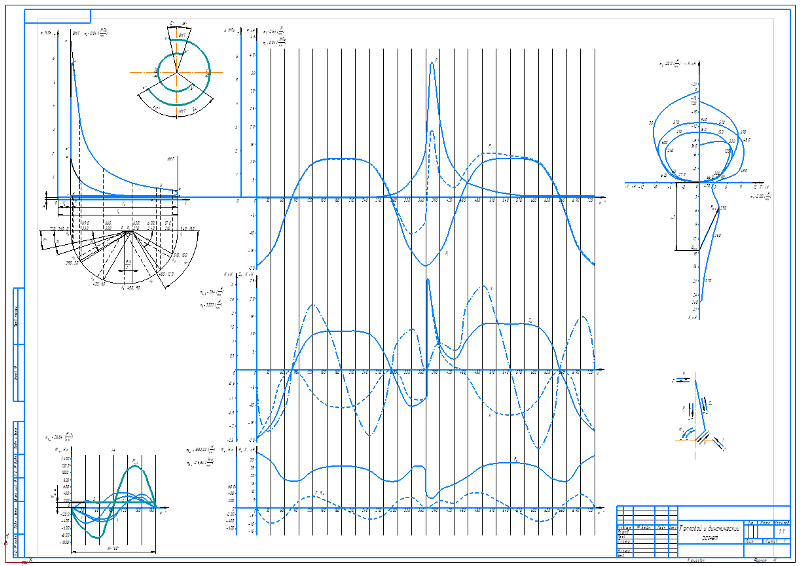

После проведения теплового расчета и обработки полученных данных на ЭВМ выполняется построение свернутой и развернутой индикаторных диаграмм, графиков суммарного крутящего момента, полярной диаграммы, графиков сил действующих в КШМ.

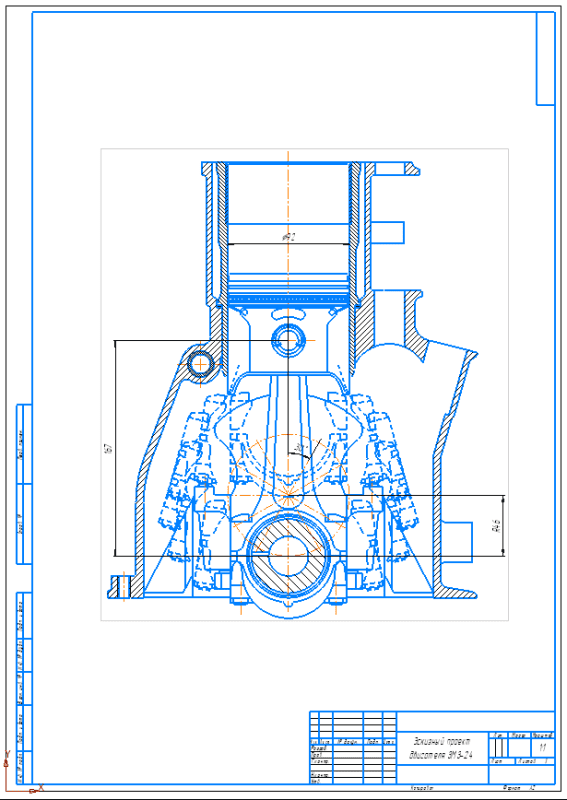

При помощи эскизного проектирования определяется конфигурация картера двигателя.
Далее производился расчет деталей двигателя: поршня, поршневого кольца и пальца, а также систем охлаждения и смазки двигателя.

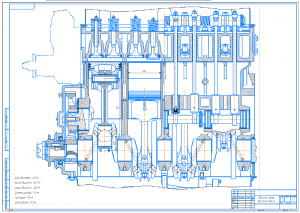

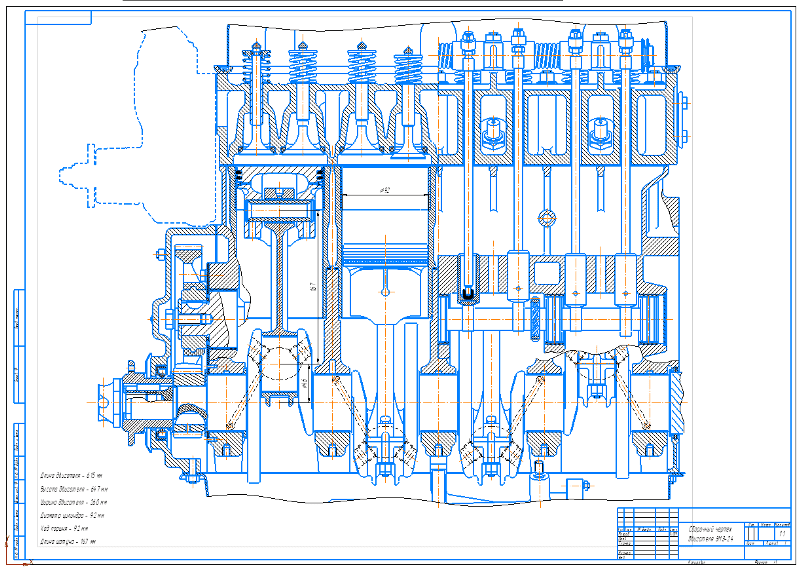

Все диаграммы и графики выполнены на листе формата А1, также на листе формата А1 выполнен продольный разрез двигателя. Эскизный проект двигателя выполнен на листе формата А2.
Результатом выполнения данной курсовой работы является проект карбюраторного, четырехтактного, верхнеклапанного двигателя со следующими характеристиками:
- Число цилиндров – ;
- Степень сжатия – ;
- Номинальная частота вращения коленчатого вала – ;
- Диаметр цилиндра – ;
- Ход поршня – ;
- Литраж двигателя – ;
- Мощность двигателя – ;
- Средняя скорость поршня – .
Основные размеры проектируемого двигателя были получены в результате проведения теплового расчета.
С помощью эскизного проектирования установлены ориентировочные размеры картера двигателя.
Произведен прочностной расчет деталей поршневой группы (поршня, кольца, пальца) и расчет систем охлаждения и смазки.
Тепловой, кинематический и динамический расчет автомобильного двигателя «2-LT»
Код: 02.01.01.06.01
