Курсовое проектирование теплового расчета двигателя на базе прототипа 12ЧН 15/18

Пояснительная записка (в программе Word) 22 с., 4 табл., 1 рис., 11 источников
Чертежи (в программе Компас) 2 листа плакатов и чертежей

Проект по дисциплине «Расчет автомобильных и тракторных двигателей»

В курсовой работе рассмотрены устройство и технологическая характеристика двигателя (компоновочная схема, поршневая и шатунная группы, остов двигателя, газораспределительный механизм, коленчатый вал). Выполнен тепловой расчет двигателя на базе прототипа 12ЧН 15/18 (определены эффективные и индикаторные показатели цикла рабочего, тепловой баланс, параметры цикла рабочего, процессов газообмена, сгорания, сжатия, расширения). Построена индикаторная диаграмма. Дизельные двигатели, а также агрегаты на их базе представляют собой сложнейшую технику, которая может быть изготовлена только при участии соседних отраслей промышленности.

Чертежи

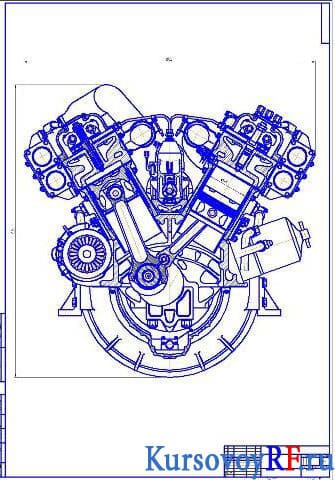

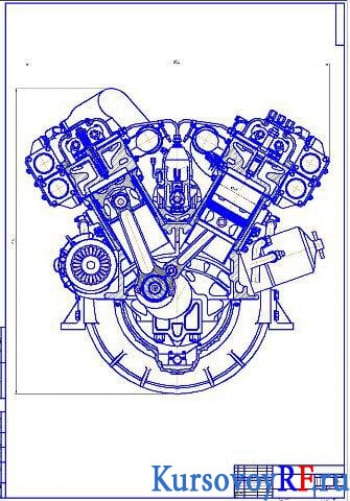

1. Чертеж двигателя в поперечном разрезе (формат А1)

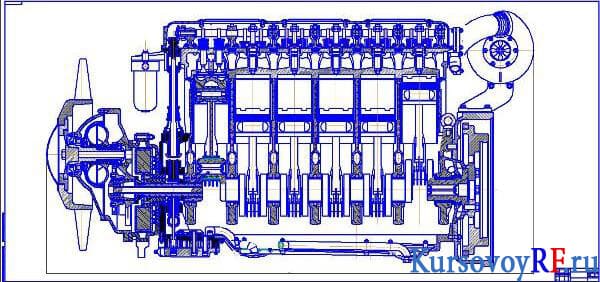

2. Чертеж двигателя в продольном разрезе (формат А0х3)
