Динамическое и кинематическое курсовое исследования КШМ двухтактного ДВС

Код: 02.01.01.06.48
Разместил: Антон Смолин

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 19 с., 6 табл., 0 рис., 2 источника, 2 приложения
Чертежи (в программе Компас) 3 листа плакатов и чертежей
ВУЗ САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ

Проект по дисциплине «Наземные транспортно-технологические машины»

В курсовой работе проведено кинематическое исследование кривошипно-шатунного механизма (определены размеры звеньев геометрические, схема положений механизма, угловая скорость шатуна и скорость перемещения поршня, величины ускорений шатуна и поршня, произведены построение диаграмм и проверка расчетов). Рассмотрены расчет противовеса и уравновешивание инерционных сил (произведены расчеты замещающих масс механизма, сил инерции механизма одноцилиндрового, противовеса двухцилиндрового механизма, построены годограф сил инерции без противовеса и годограф инерционных сил механизма одноцилиндрового с противовесом). Дополнительные материалы: калькулятор расчета перемещения, скорости и ускорения поршня на 1 листе в программе Excel, Задание на Курсовой проект на 2 листах.

Чертежи

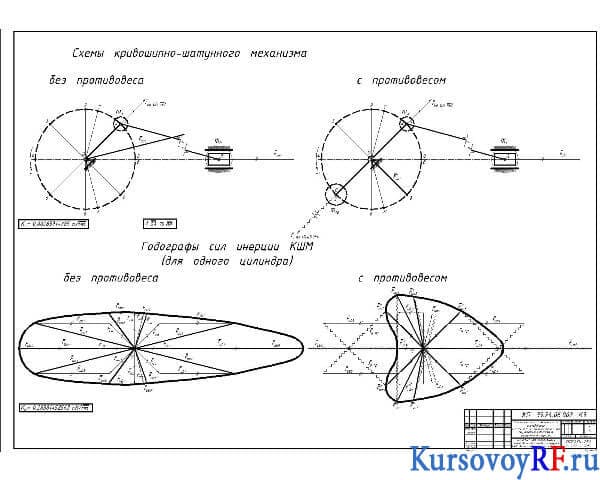

  1. Чертеж схем КШМ (формат А1)

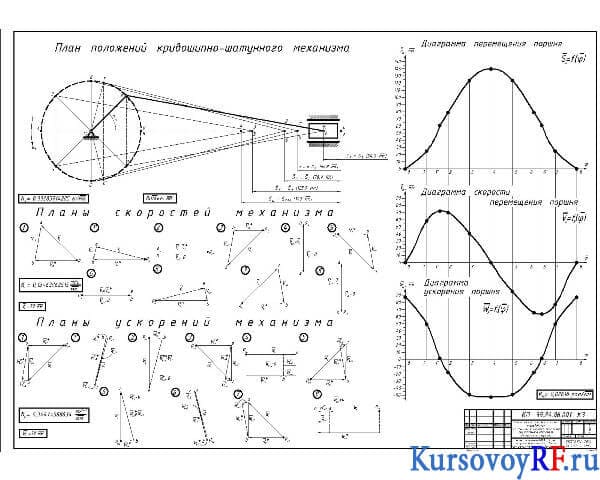

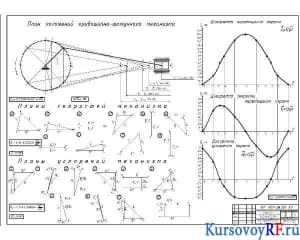

  2. Чертеж планы и диаграммы КШМ (формат А1)

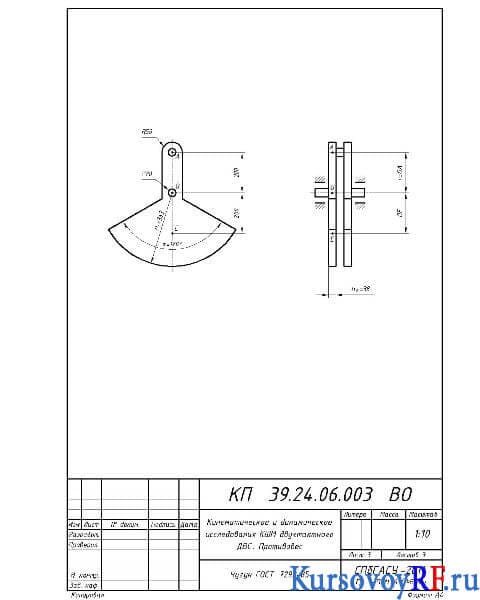

  3. Чертеж кинематического и динамического исследования КШМ (формат А4)
