Оптимизация передаточных чисел в коробке передач автомобиля КамАЗ 6460 “Континент”

Пояснительная записка (в программе Word) 68 стр., 30 табл., 17 рис., 11 источников
Чертежи (в программе Компас) 7 листов плакатов и чертежей
ВУЗ УрГТУ

Курсовой проект по дисциплине: «Автомобили и тракторы»

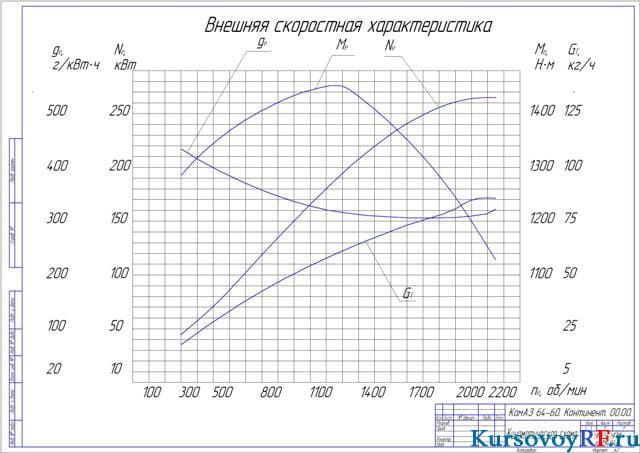

В курсовой работе произведены расчеты требуемой мощности двигателя, валов, зубчатых передач, подшипников. Построены внешние характеристики скорости двигателя,  характеристика тяги и кинематическая схема АТС. Определены передаточные числа элементов трансмиссии. Рассмотрены примеры расчета зубчатого колеса и зубчатых передач, разборка-сборка коробки передач и делителя. Произведены расчеты валов и подшипников, а также детерминированный расчет главных элементов в коробке передач. По результатам расчетов спроектирована коробка передач, соответствующая требованиям надежности и передаче большого крутящего момента.

Чертежи курсовой работы (в программе Компас)

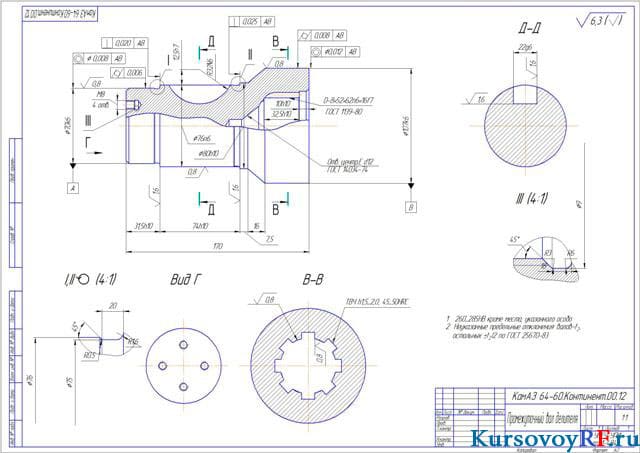

1. Чертеж промежуточного вала делителя (формат А2)

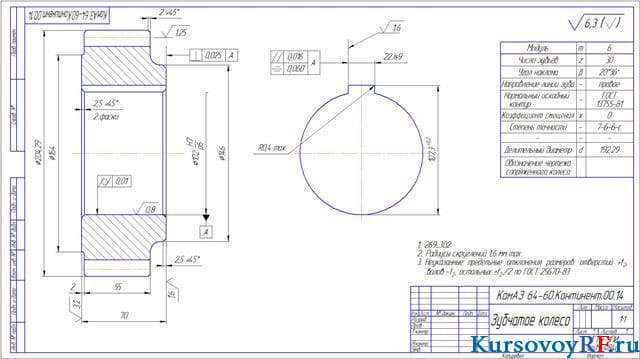

2. Чертеж зубчатого колеса (формат А2)

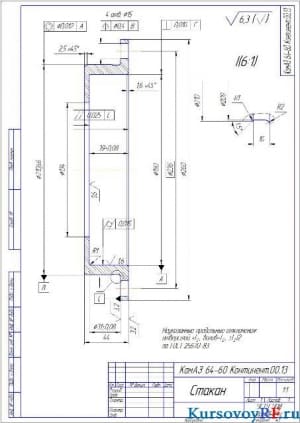

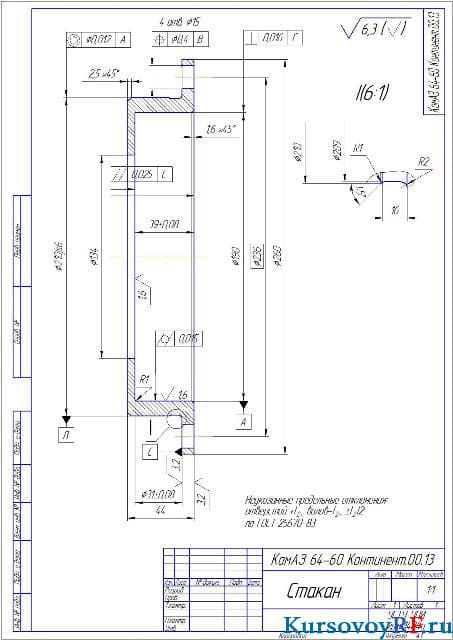

3. Чертеж стакана (формат А3)
4. Чертеж кинематической схемы (формат А2)

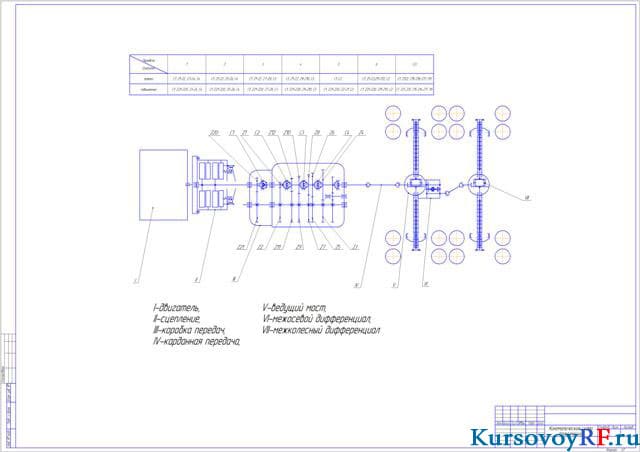

5. Чертеж кинематической схемы трансмиссии (формат А1)

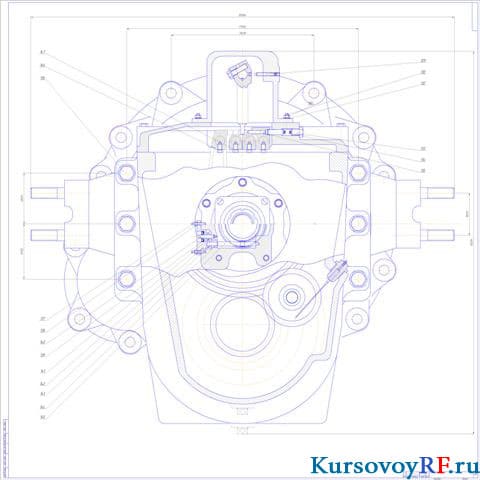

6. Чертеж коробки передач. Вид сзади (формат А1)

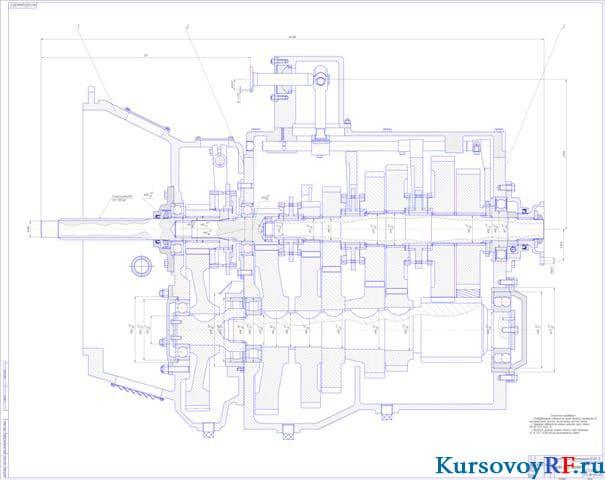

7. Чертеж коробки передач с делителем (формат А1)
