Пояснительная записка (в программе Word) 26 с., 6 табл., 11 рис., 3 источника
Чертежи (в программе Компас и Автокад) 11 листов плакатов и чертежей
Описание

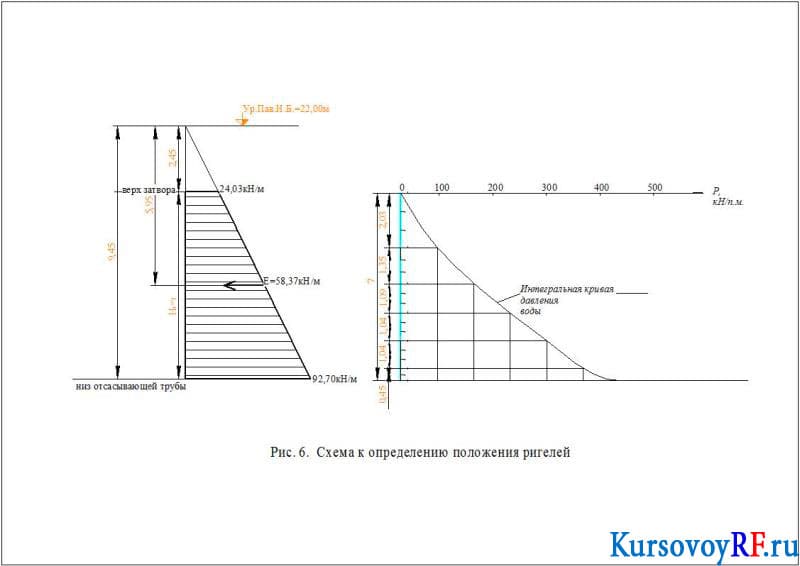

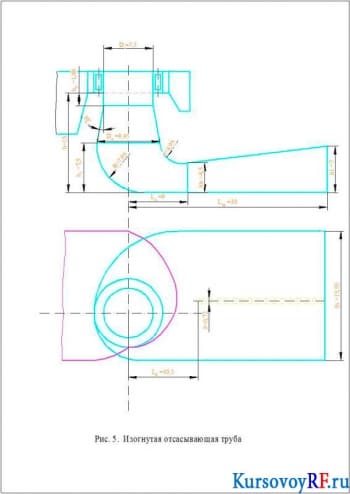

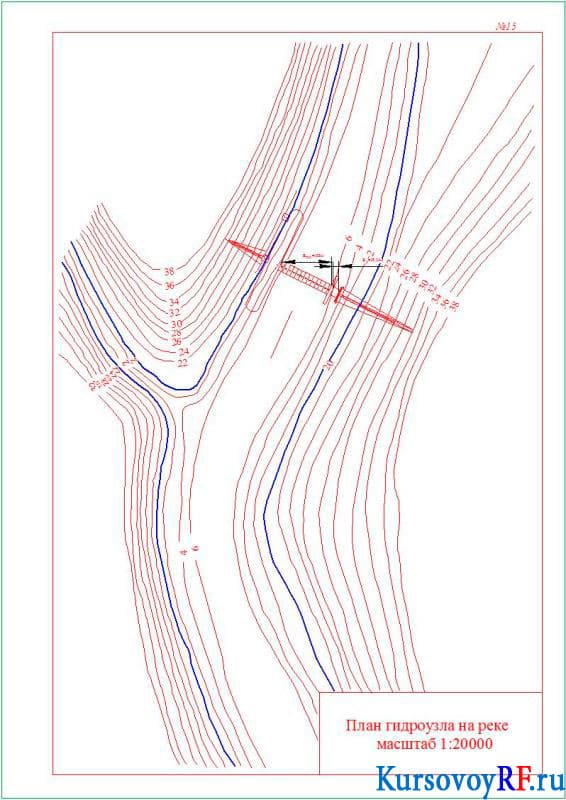

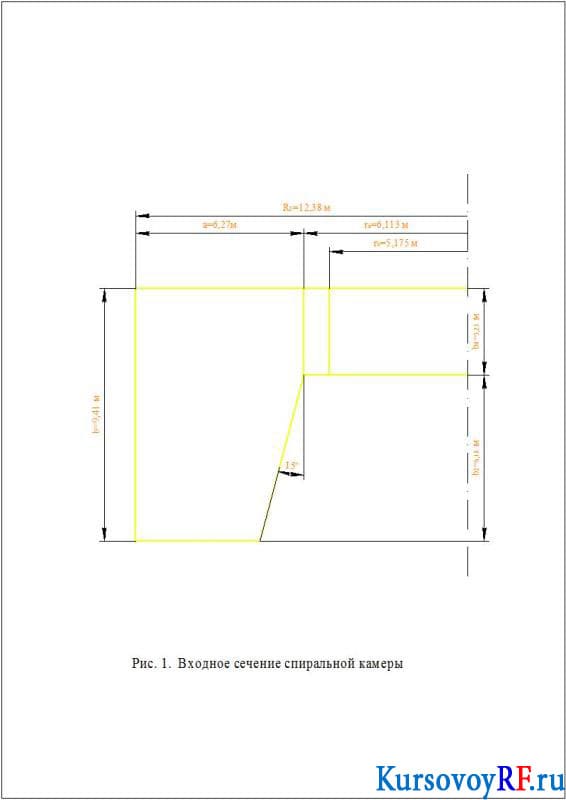

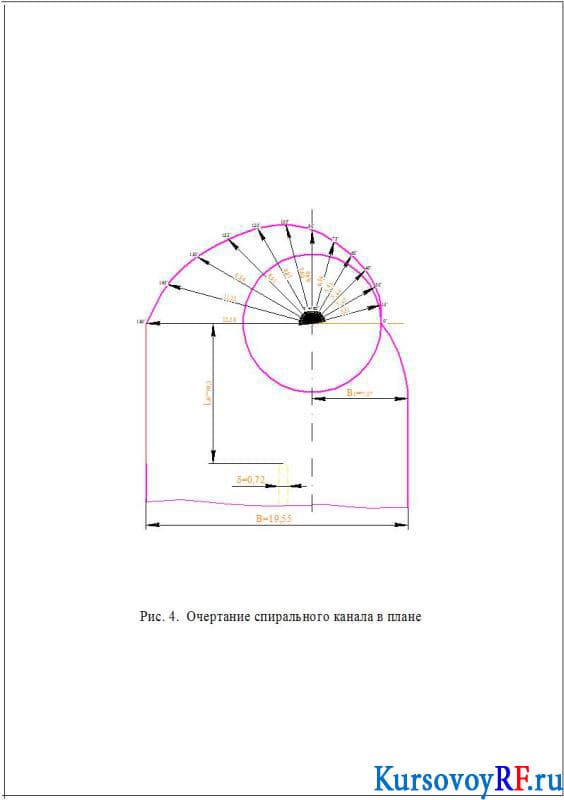

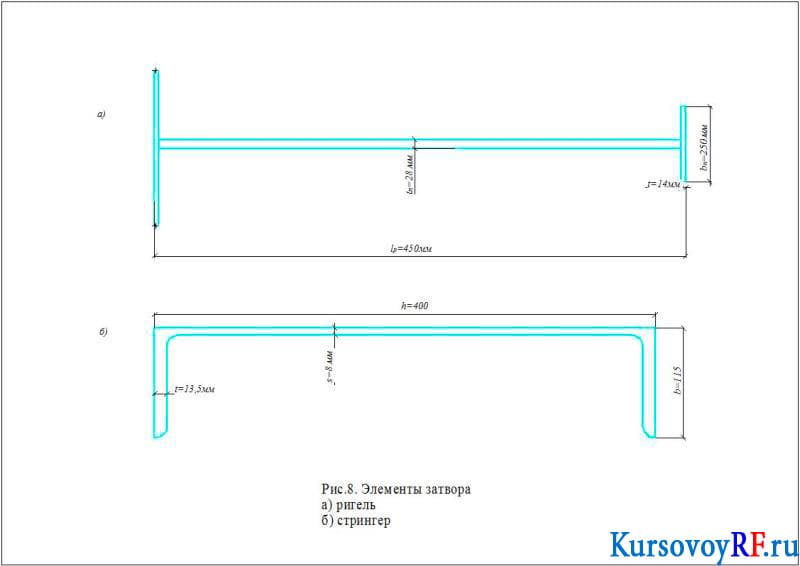

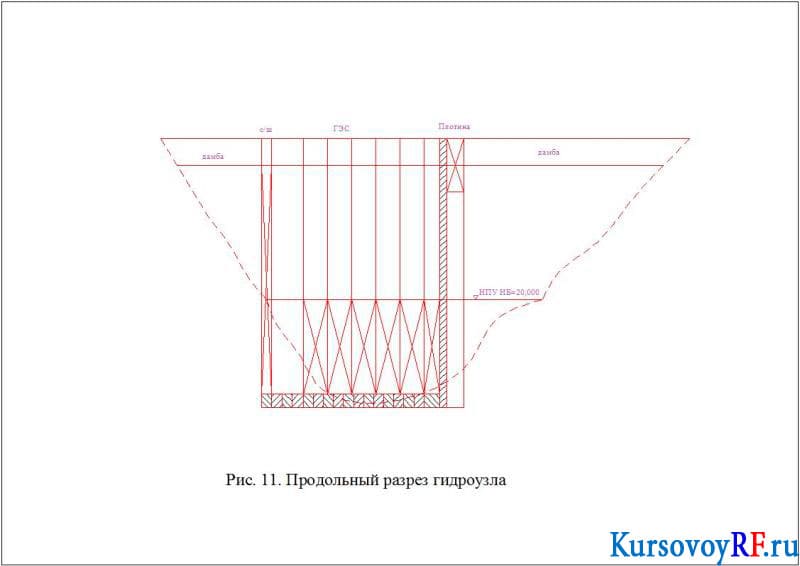

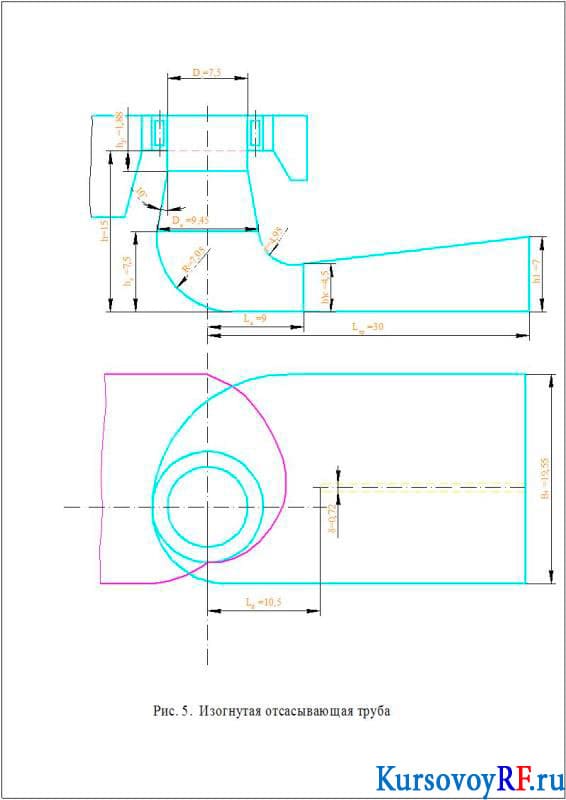

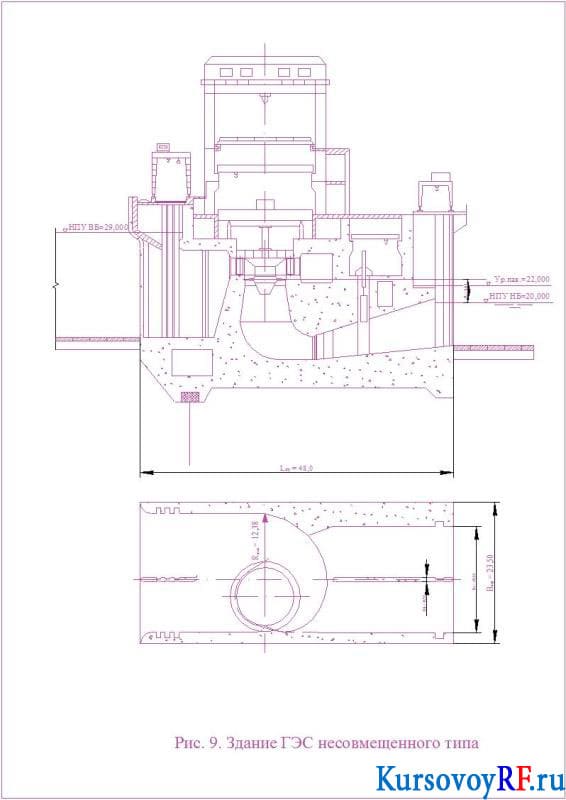

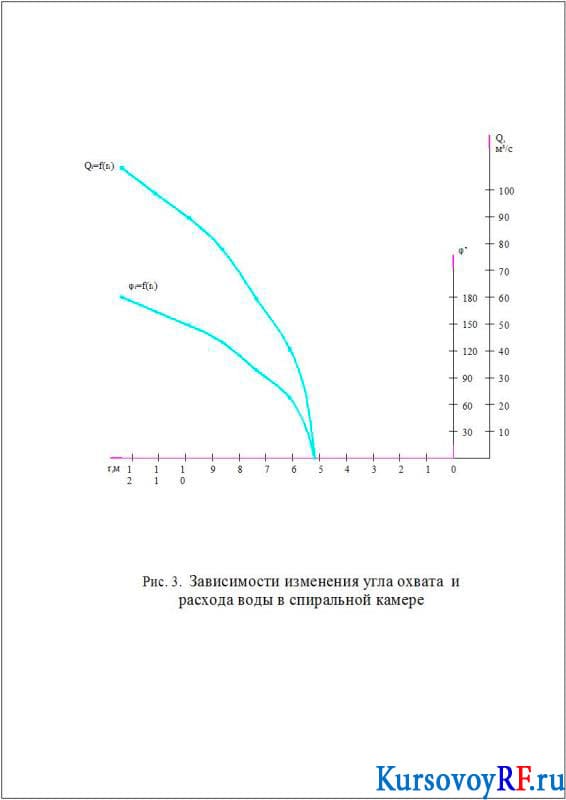

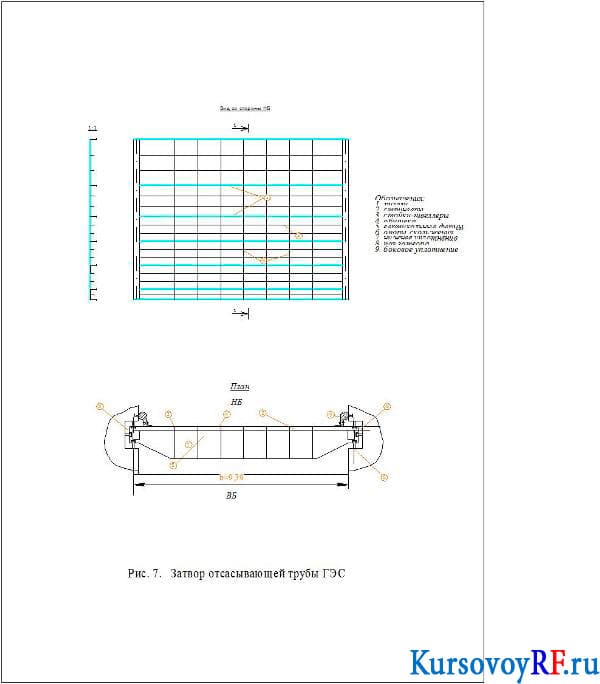

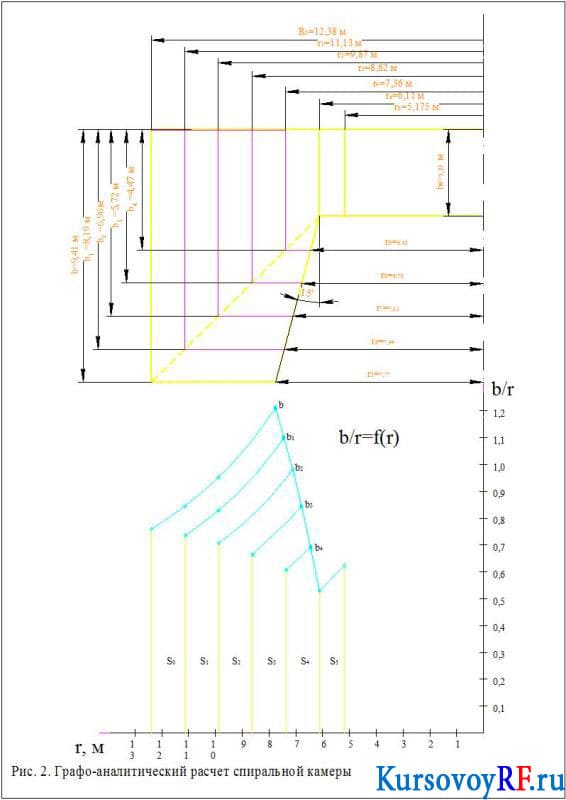

В представленном курсовом проекте был выполнен гидравлический расчет спиральной бетонной камеры. Осуществлен выбор формы поперечного сечения спиральной камеры. Определены размеры входного сечения. Произведен гидромеханический расчет спиральной камеры. Рассмотрены отсасывающие трубы и найдены их основные размеры. Подобран тип и определены параметры затвора отсасывающей трубы ГЭС. Вычислено тяговое усилие для подъема затвора. Построена интегральная кривая давления на 1п.м. Составлена сводная таблица значений гидростатического давления, распределенной нагрузки и моментов. Выполнена компоновка здания ГЭС в составе комплексных гидроузлов.
