Галерейный жилой дом курсовой проект с чертежами

Пояснительная записка (в программе Word) 7 с., 1 табл., 1 рис., 7 источника
Чертежи (в программе Компас и Автокад) 1 листа плакатов и чертежей

Описание

Проект по дисциплине «Строительство»
В данной курсовой работе было представлено проектное задание, рассмотрено место и климатические условия строительства. Составлено конструктивное решение, описаны фундаменты и основания, перегородки и стены, перекрытия, кровля и крыша, лестницы, полы, двери и окна, цоколь, отделка. Рассмотрено основные системы технического обеспечения разрабатываемого здания: отопление, водоснабжение, канализация, радио, ТВ, телефон. Выполнен теплотехнический расчет наружных стен здания по зимним условиям эксплуатации. В графической части работы были представлены чертежи плана типового этажа, фундаментов, перекрытий, кровли, раскладки стропил и разрезов.

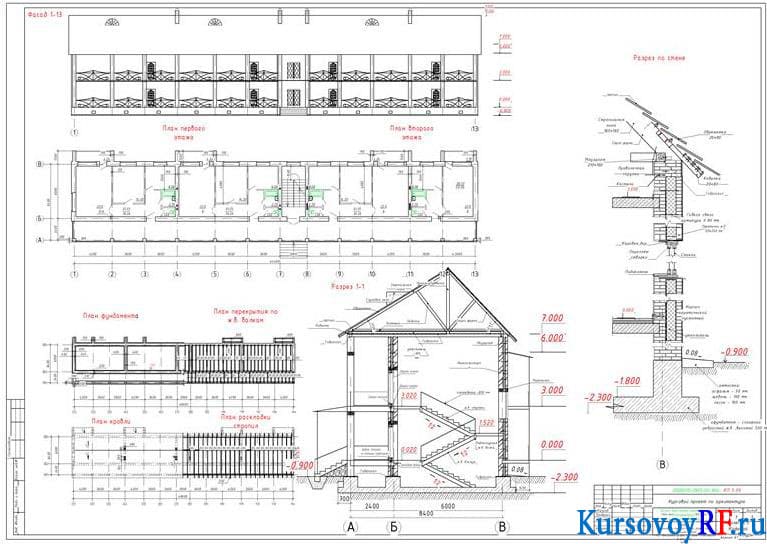

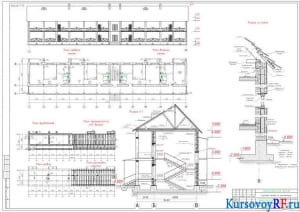

Состав чертежей

План типового этажа М1:100, план фундаментов М1:200, план перекрытий М1:200, план кровли М1:200, план раскладки стропил М1:200, разрез по лестничной клетке М1:50, детальный разрез по стене М1:20, фасад в осях 1-14 М1:100 (формат А1)
