Проект по дисциплине «ГТС водных путей, портов и континентального шельфа»
В курсовой работе рассмотрено проектирование судоходного канала и бетонного шлюза. Предложено два варианта построения трассы канала. Определены основные первоначальные размеры сечения поперечного канала и их уточнение. Описана разбивка шлюзов по трассам канала. Определены полезные размеры камеры шлюзов и основные размеры каналов подходных к шлюзу, длины причалов и направляющих сооружений (пал). Произведен выбор системы питания шлюза. Спроектированы головки и камеры шлюза. Выполнен гидравлический расчет шлюза, стены шлюза и днища камеры. Проанализирована пропускная способность шлюза. Определены положения ригеля и расположение конструкций ригельных ворот. Выполнен статистический расчет элементов створки ворот, построение эпюр М и Q четырех пролетного стрингера, проверка прочности ригеля.
Состав чертежей

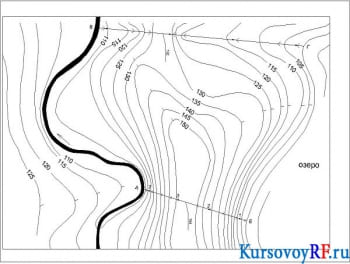

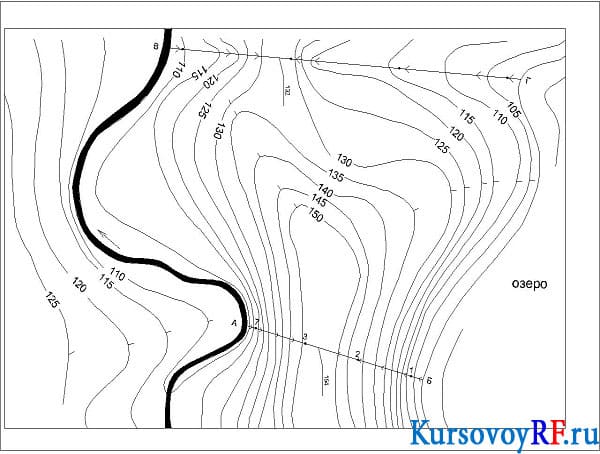

- Чертеж каналов и шлюзов А1

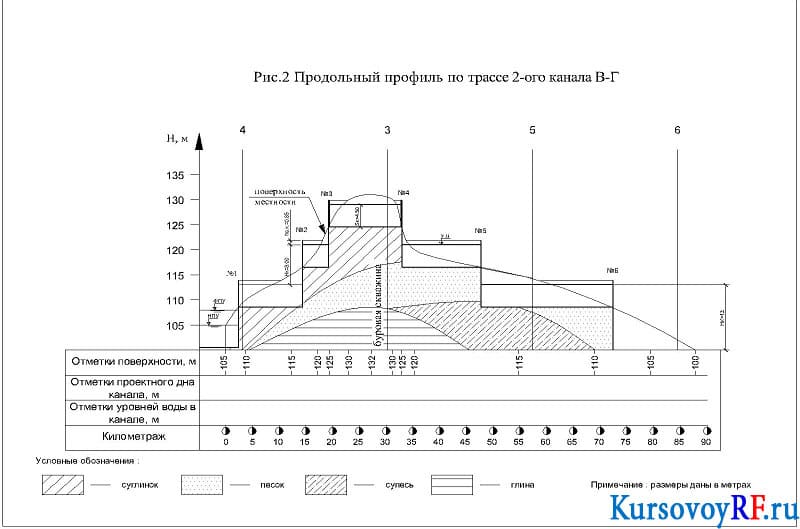

- Чертеж продольного профиля по трассе 2-ого канала В-Г А1

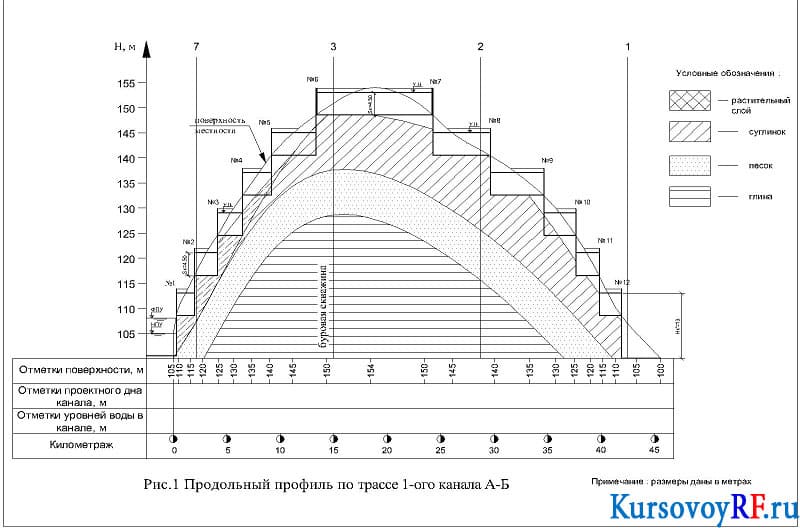

- Чертеж продольного профиля по трассе 1-ого канала А-Б А1

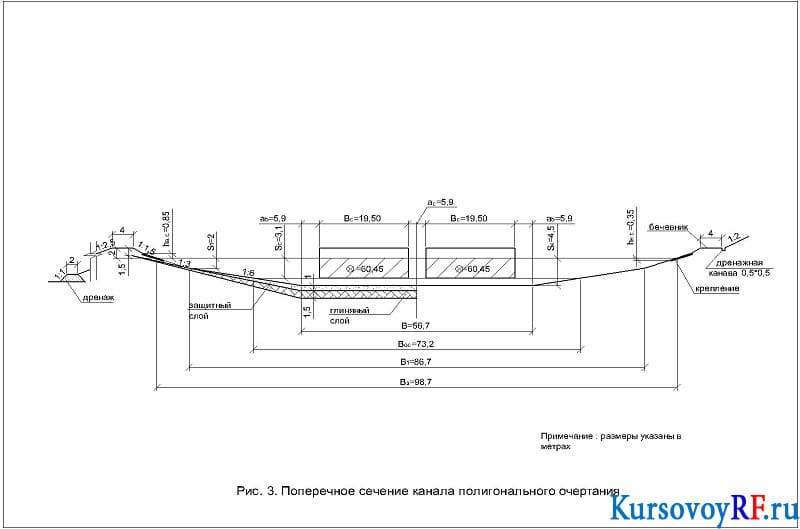

- Чертеж поперечного сечения канала полигонального очертания А1

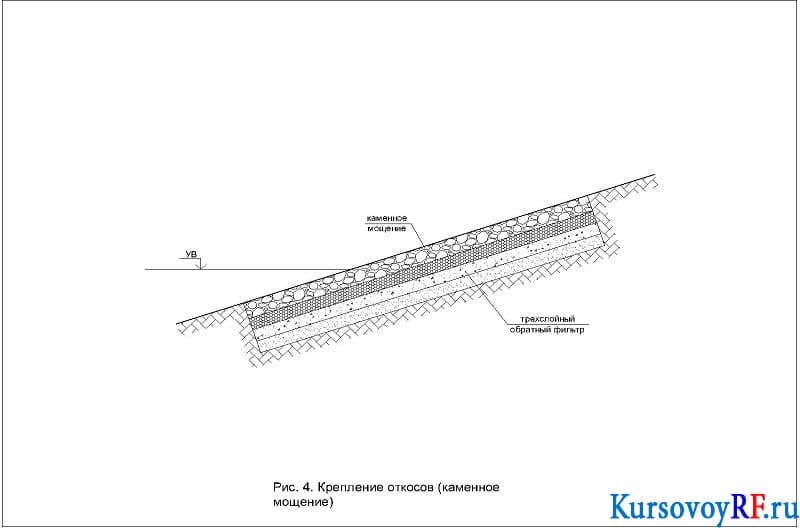

- Чертеж крепления откосов (каменное мощение) А1

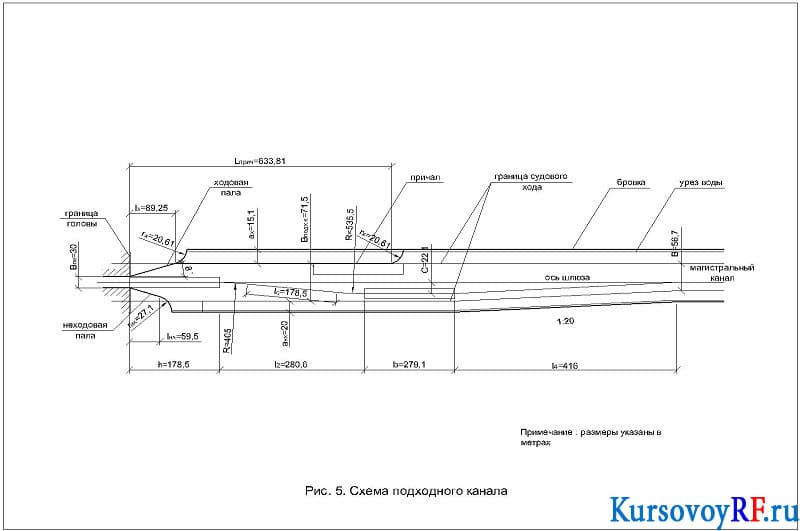

- Чертеж схемы подходного канала А1

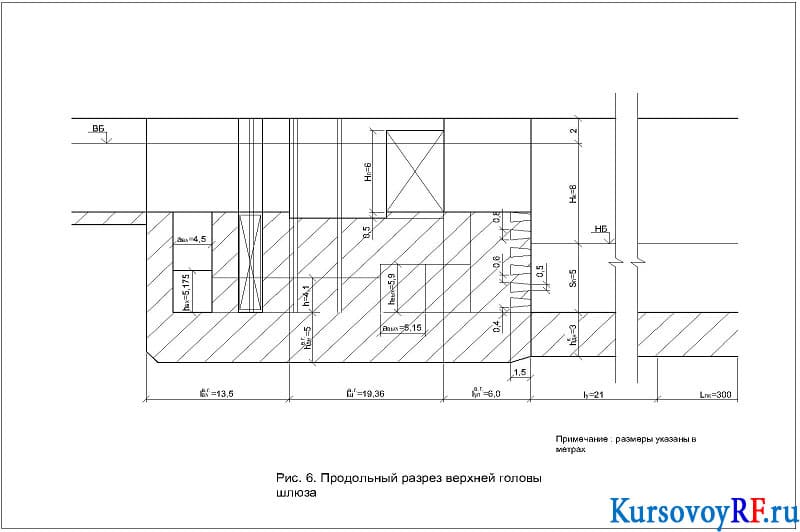

- Чертеж продольного разреза верхней головы шлюза А1

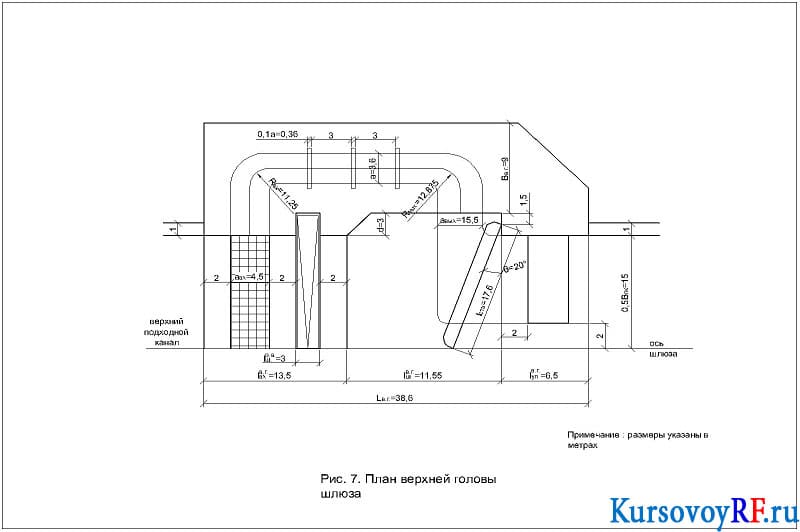

- Чертеж плана верхней головы шлюза А1

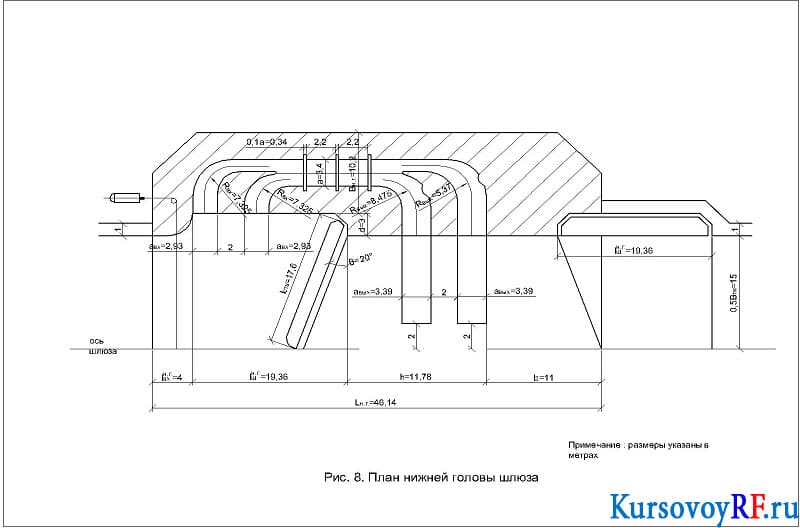

- Чертеж плана нижней головы шлюза А1

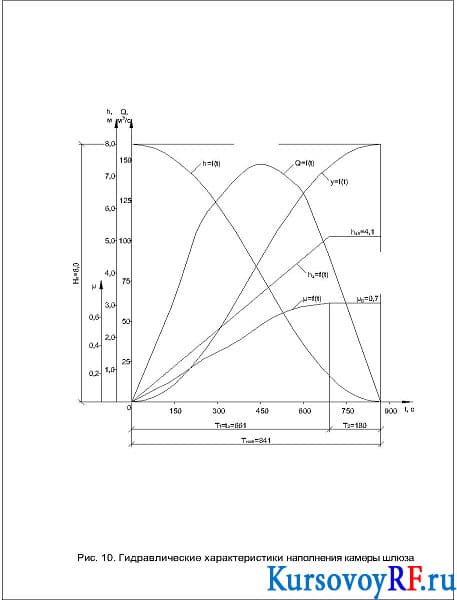

- Чертеж гидравлических характеристик наполнения камеры шлюза А1

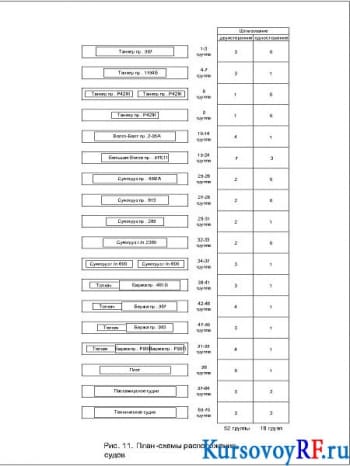

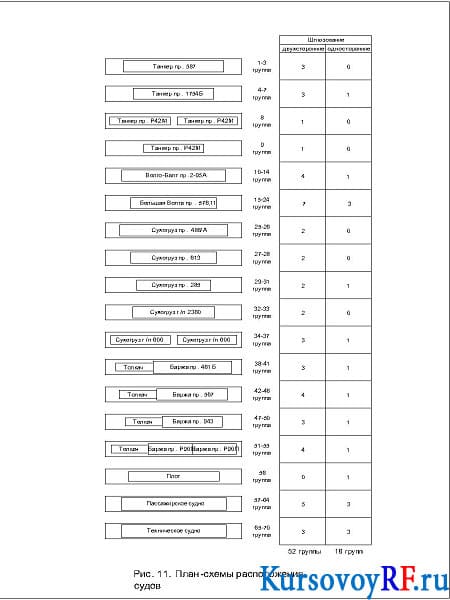

- Чертеж плана – схемы расположения судов А1

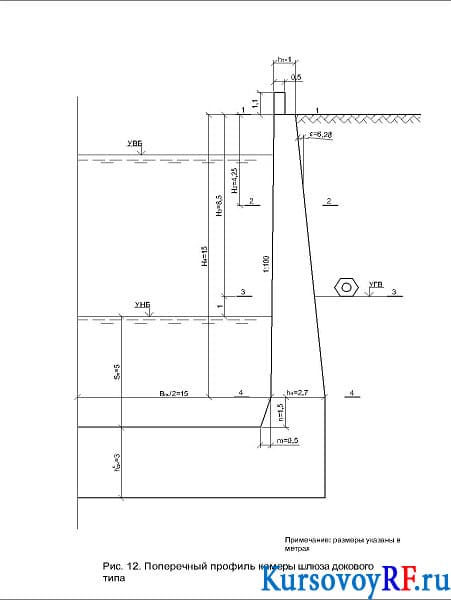

- Чертеж поперечного профиля камеры шлюза докового типа А1

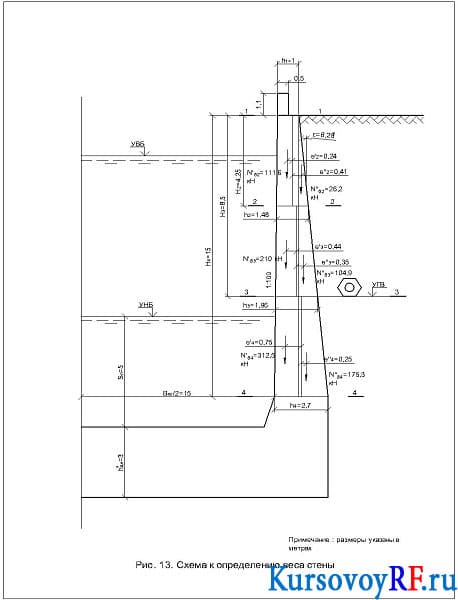

- Чертеж схемы к определению веса стены А1

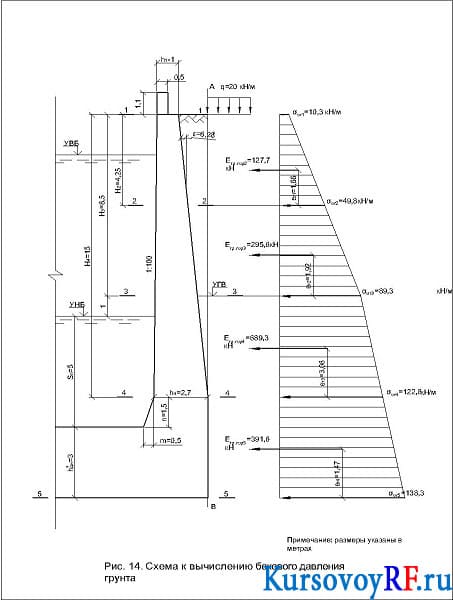

- Чертеж схемы к вычислению бокового давления грунта А1

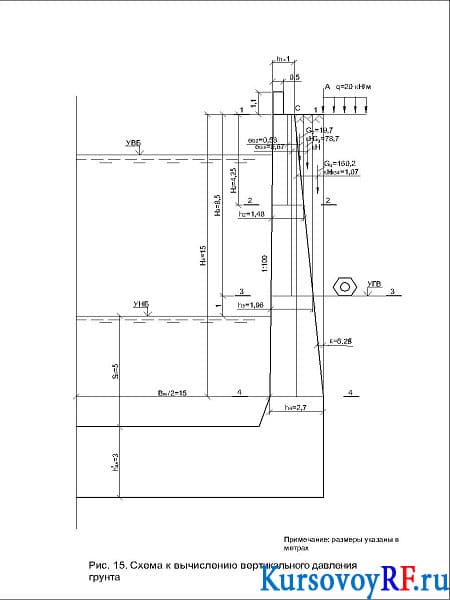

- Чертеж схемы к вычислению вертикального давления грунта А1

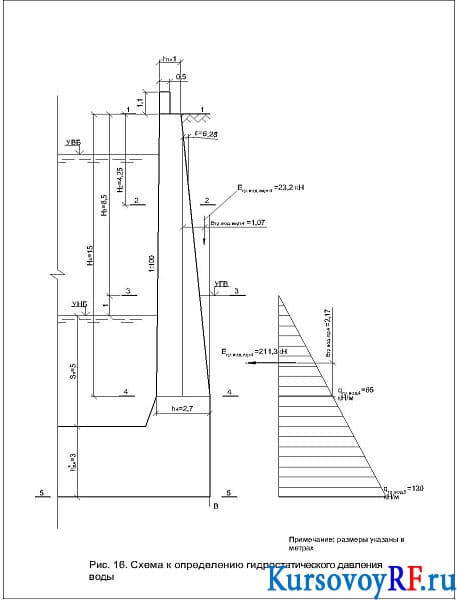

- Чертеж схемы к определению гидростатического давления воды А1

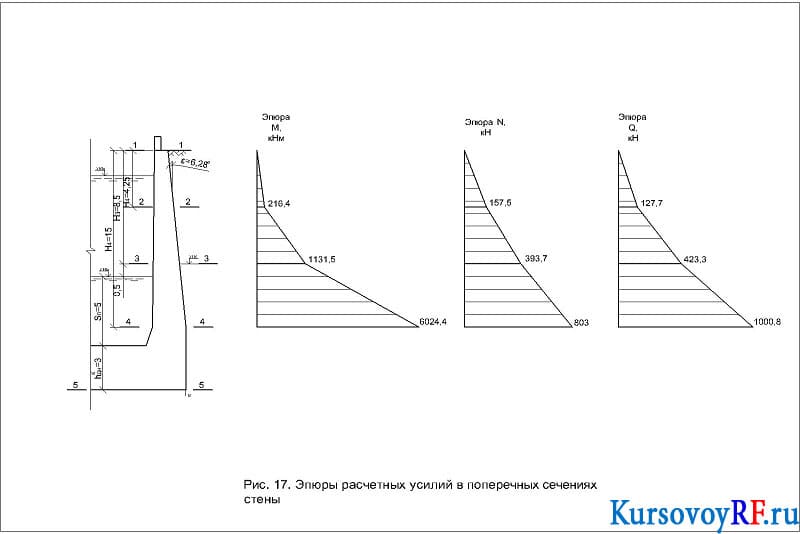

- Чертеж эпюры расчетных усилий в поперечных сечениях стены А1

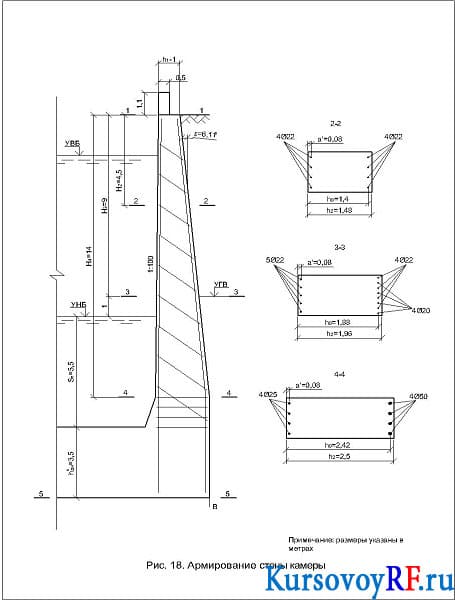

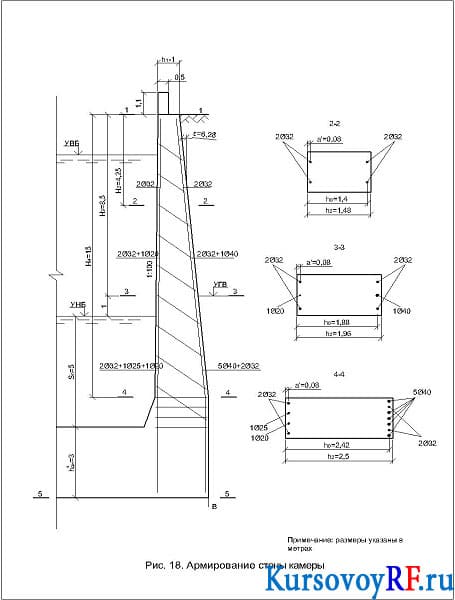

- Чертеж армирования стены камеры А1

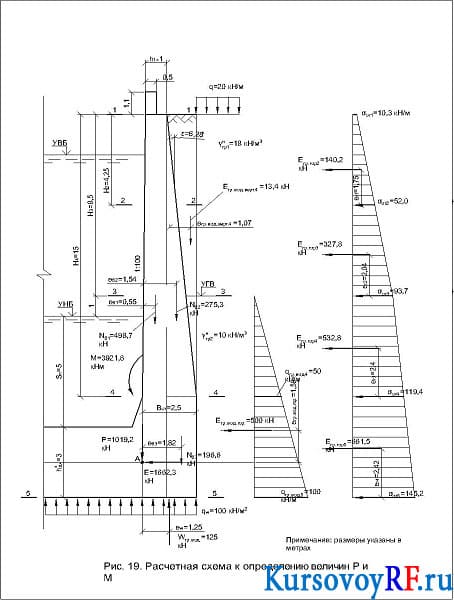

- Чертеж расчетной схемы к определению величин Р и М А1

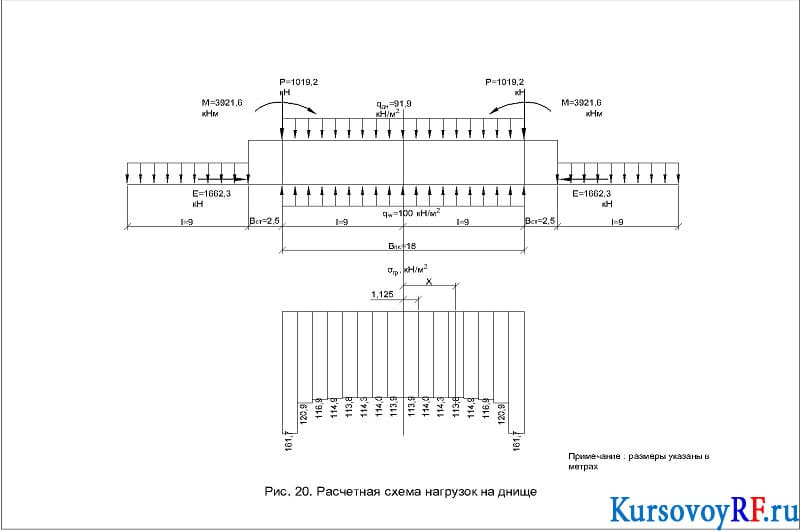

- Чертеж расчетной схемы нагрузок на днище А1

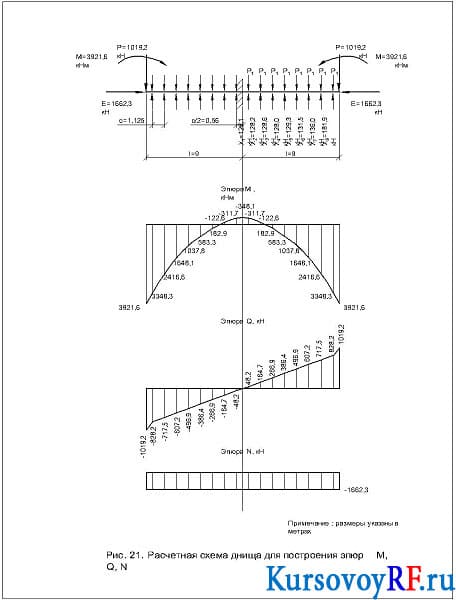

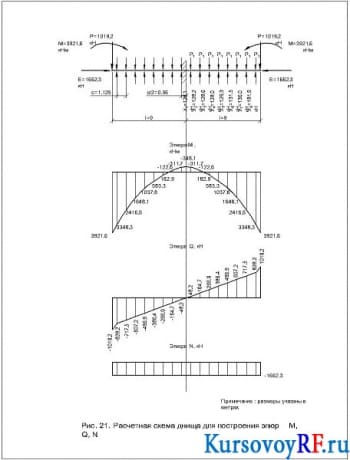

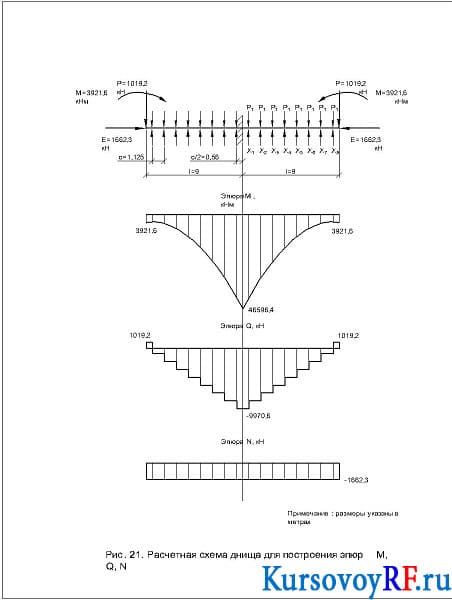

- Чертеж расчетной схемы днища для построения эпюр М, Q, N А1

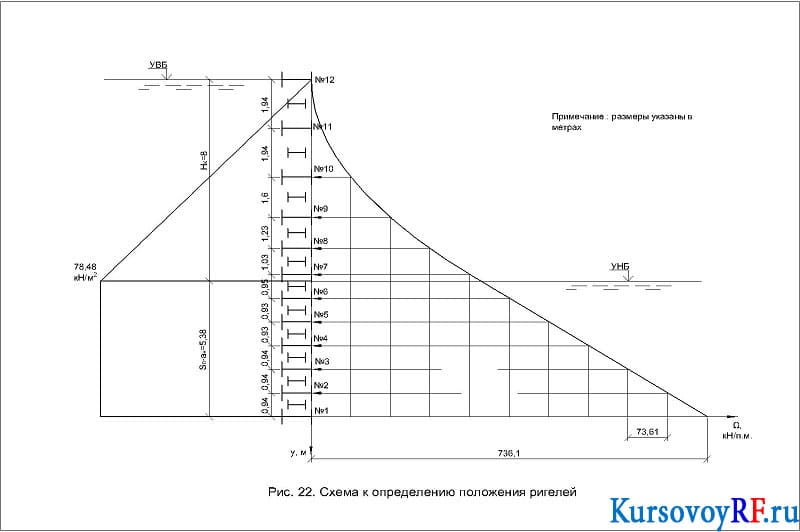

- Чертеж схемы к определению положения ригелей А1

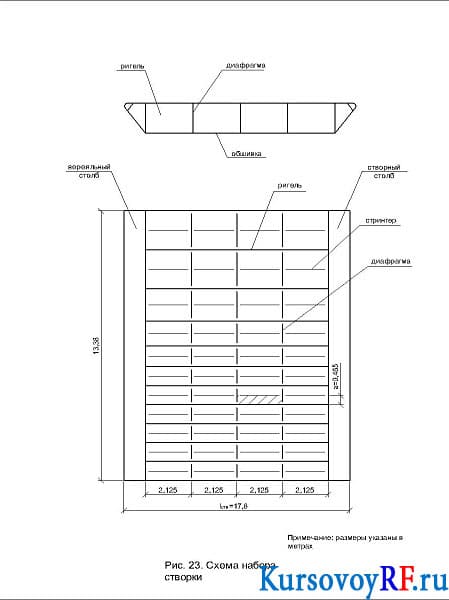

- Чертеж схемы набора створки А1

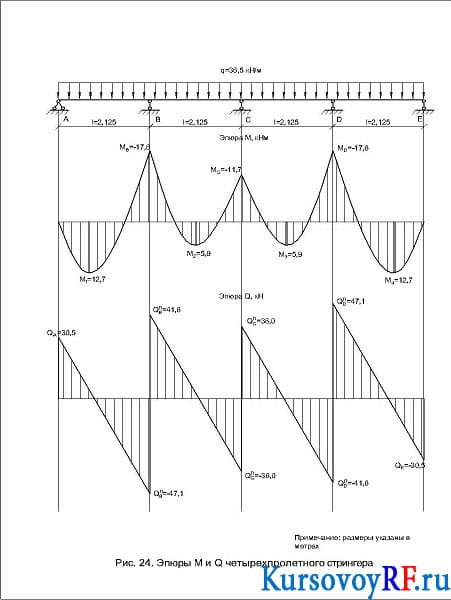

- Чертеж эпюры М и Q четырех пролетного стрингера А1

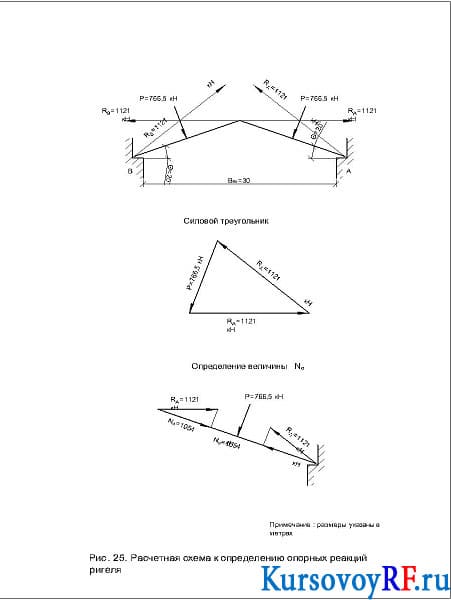

- Чертеж расчетной схемы к определению опорных реакций ригеля А1

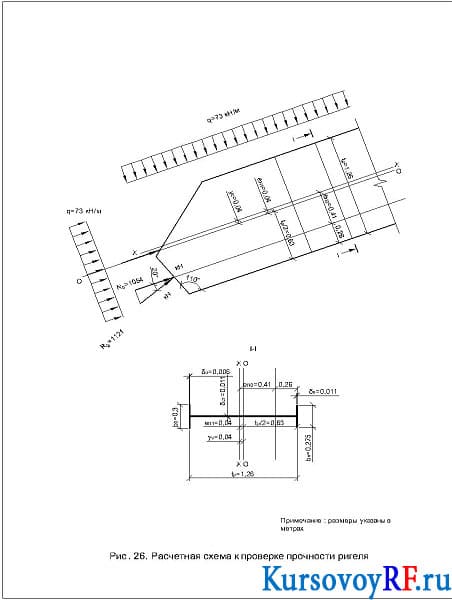

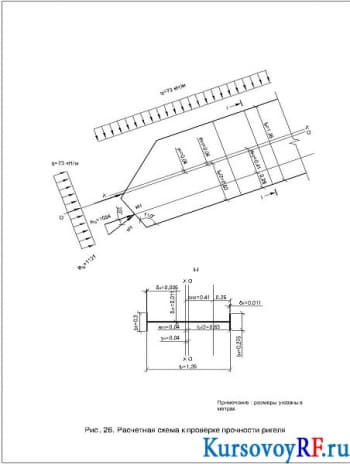

- Чертеж расчетной схемы к проверке прочности ригеля А1

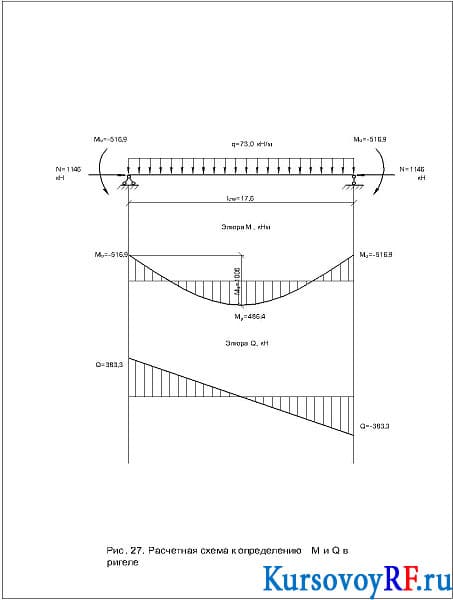

- Чертеж расчетной схемы к определению М и Q в ригеле (формат А1)
- Чертеж расчетной схемы днища для построения эпюр M, Q, N А1
- Чертеж армирования стены камеры А1

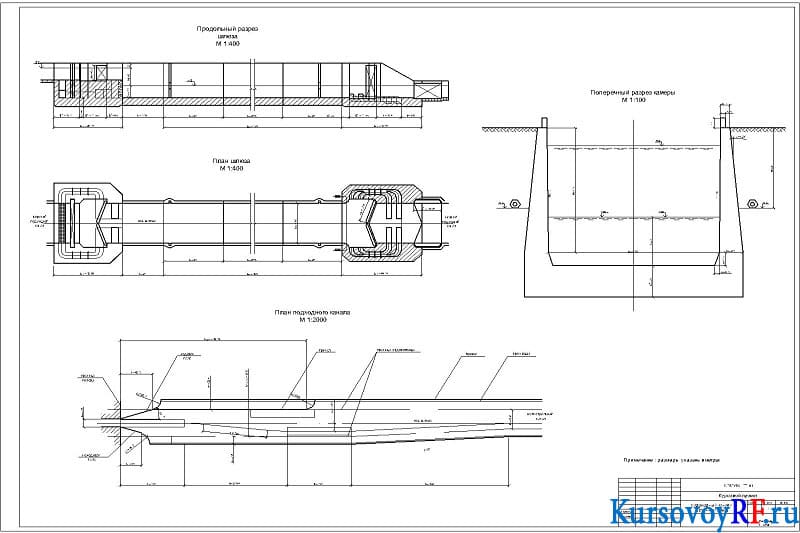

- Чертеж судоходного канала и бетонного шлюза А1
