Разработка проекта стропильной фермы

Описание

 Проект по дисциплине «Металлические конструкции»

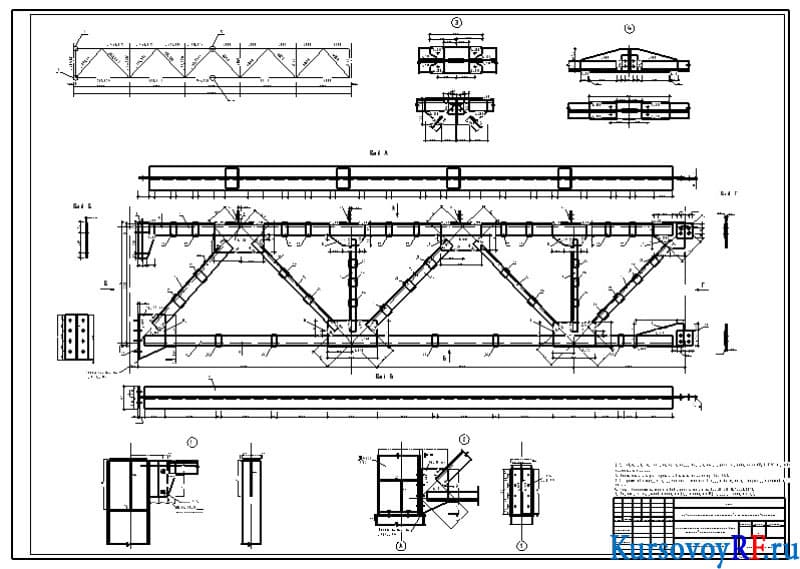

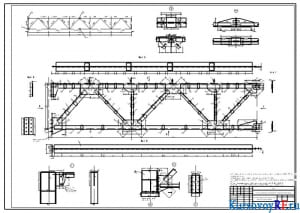

В представленной курсовой работе был выполнена компоновка и статистический расчет стропильной фермы. Составлена таблица сбора постоянных нагрузок. Разработана расчетная схема фермы, определены расчетные усилия в элементах фермы. Произведен конструктивный расчет, подобраны сечения центрально-сжатых и центрально-растянуты элементов фермы. Определены расчетные усилия в элементах фермы. Рассчитаны и сконструированы узлы фермы. Найдены промежуточные и опорные узлы, а также монтажный стык. Рассчитаны сварные швы пояса, катет и длина сварных швов. В графической части работы были представлены чертежи геометрической схемы фермы и отправочного элемента Ф1. Дополнительные материалы: дубликат чертежа в Автокаде, Таблицы в Excel 4 листа.
