Стальная ферма покрытия промышленного сооружения

Пояснительная записка (в программе Word) 15 с., 3 табл., 2 рис., 4 источника

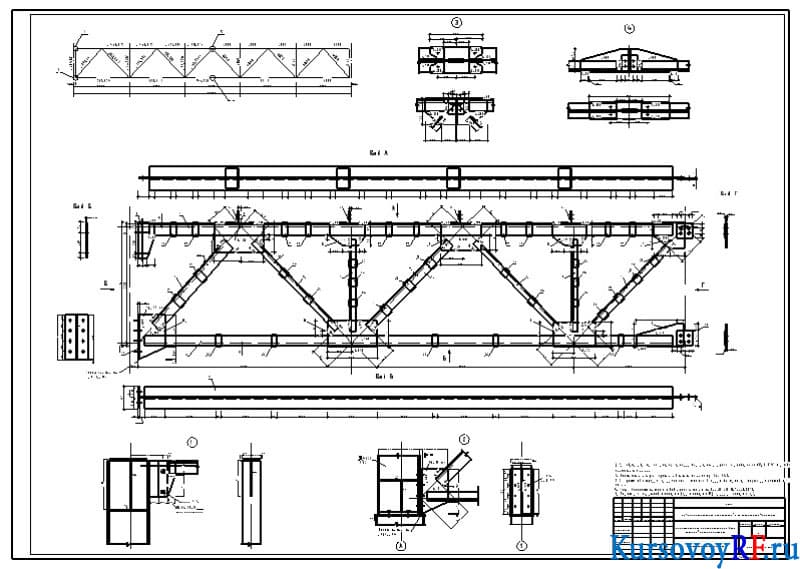

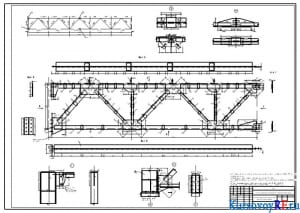

Чертежи (в программе Компас и Автокад) 1 лист плакатов и чертежей
ВУЗ ПЕРМСИКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Описание

В представленной курсовой работе была составлена таблица сбора постоянных нагрузок, определена погонная постоянная расчетная нагрузка. Выполнен расчет стальной фермы покрытия из парных уголков. Разработана схема нагружения фермы единичной нагрузкой, определены расчетные усилия в элементах фермы. Осуществлен выбор сечений центрально-сжатых и центрально-растянутых элементов фермы. Рассчитаны и сконструированы узлы фермы, составлена схема отправочного элемента, представлены усилия в стержнях 1-го и верхнего узла в монтажном стыке. Составлена таблица с результатами расчета сварных швов и узлов 2-5. Найдена длина сварных швов.
