Технологический процесс изготовления детали «Чашечка» с разработкой совмещенного штампа для холодной штамповки

Описание

Описание

Разработан технологический процесс изготовления детали «чашечка».

Проведен анализ конструкции детали, определен вид производства, выбрана форма и размеры заготовки для данной детали, найден рациональный раскрой листа материала, сделан анализ различных планов технологических процессов.

Определены режимы обработки, выбрано рабочее оборудование (пресс),  найдены размеры рабочих деталей технологической оснастки пресса (штампа, выполнен расчет деталей штампа на прочность. Просчитана себестоимость выпускаемой продукции.

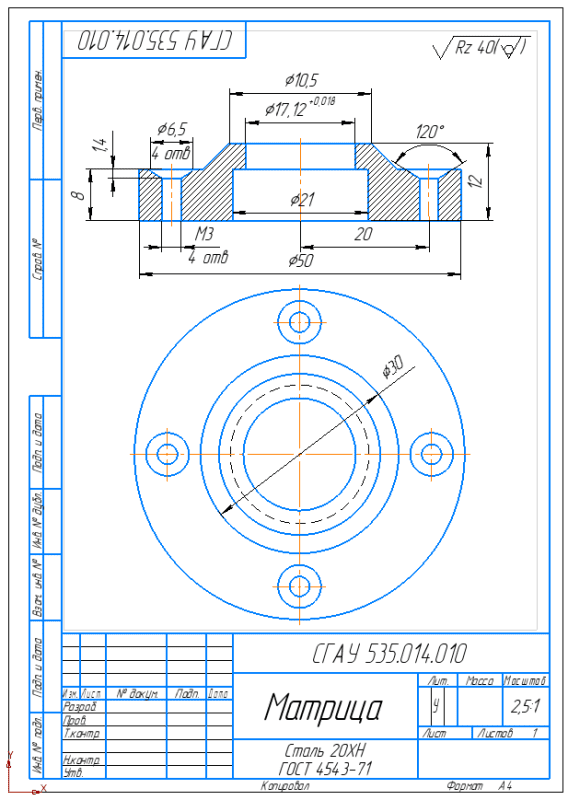

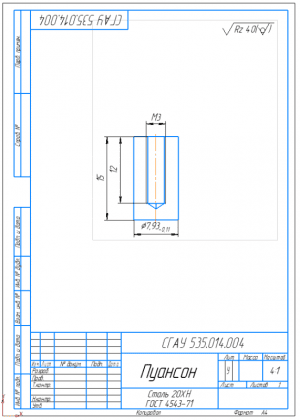

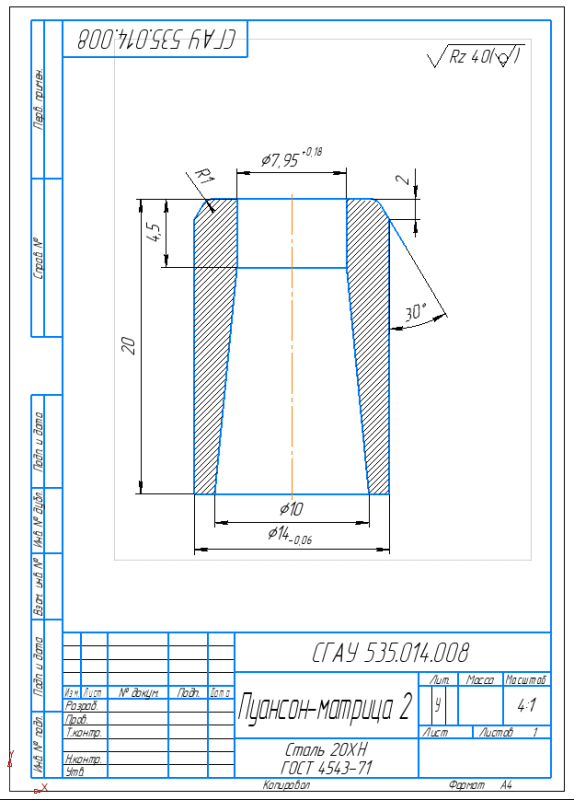

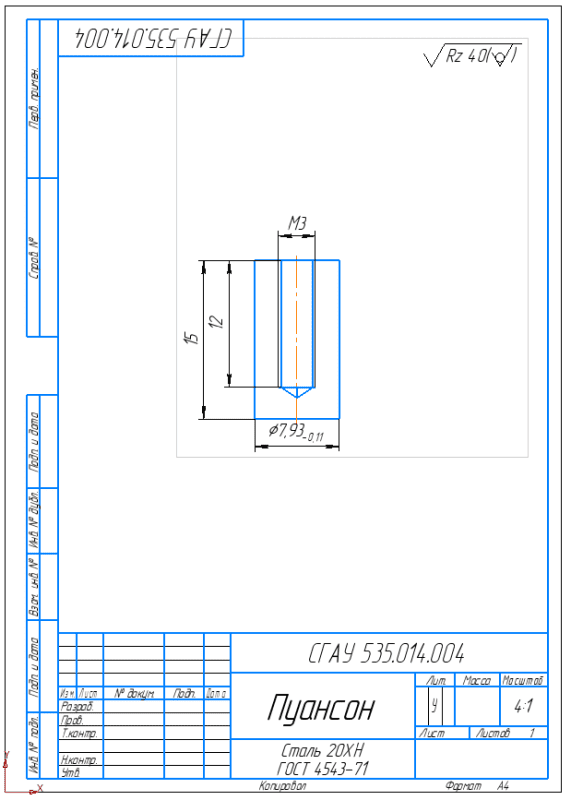

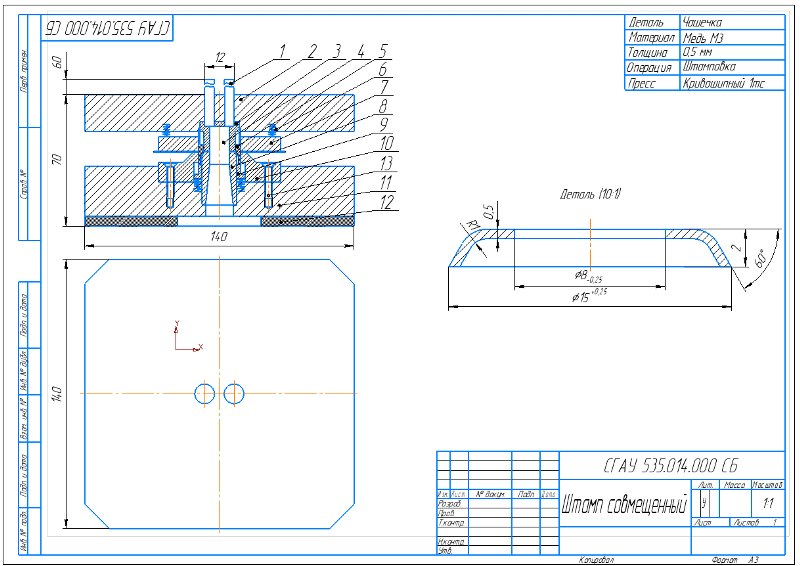

Спроектирован совмещенный штамп. Представлен его сборочный чертеж и другие необходимые чертежи.

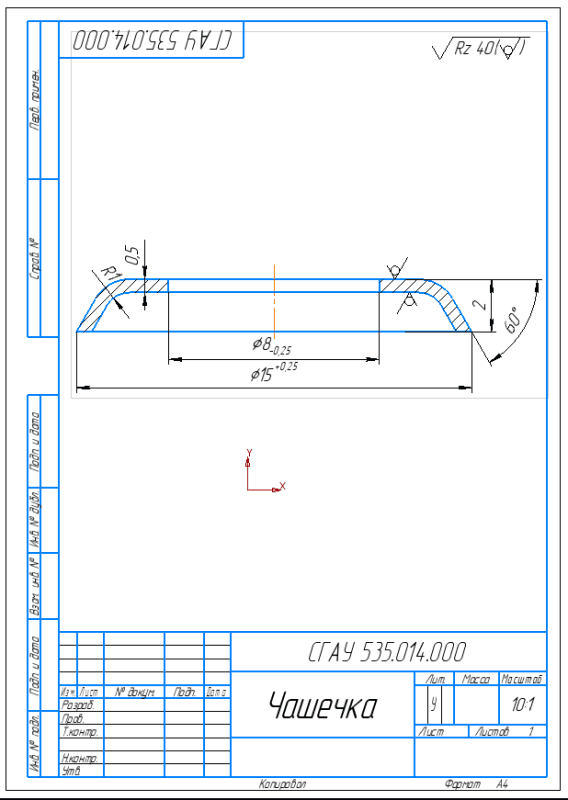

Чертеж детали представлен на рисунке, из которого видно, что она имеет форму чашечки. Материал изготовления – медь М3 (ГОСТ 859-78).

Характеристики детали:

толщина детали: S=0,5мм;

точность: 13 квалитет;

шероховатость: Rz40.

Проанализировав данные, заключаем, что деталь можно изготовить холодной штамповкой.
