Расчет и проектирование технологического процесса и штамповой оснастки для изготовления скобы из листового материала

Состав чертежей

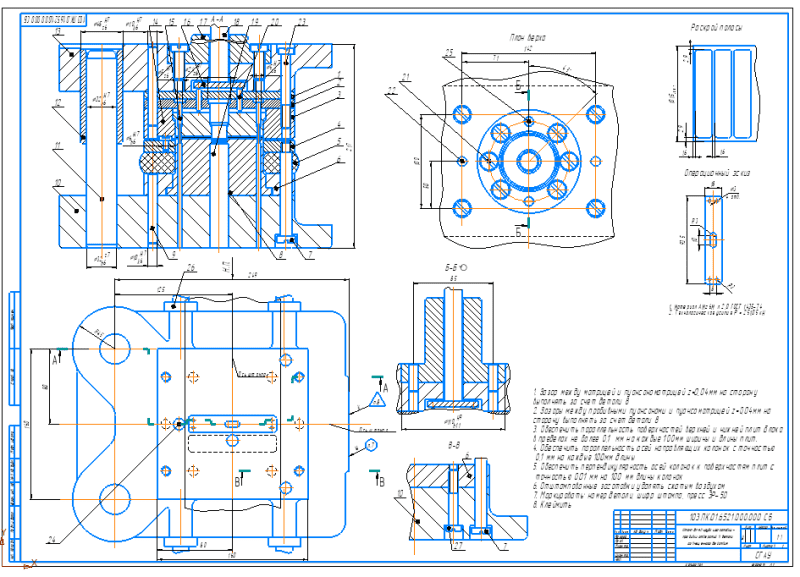

1. Сборочный чертеж штампа для вырубки заготовки и пробивки отверстий в детали совмещенного действия А1

Зазор между матрицей и пуансономатрицей z=0,04мм на сторону

выполнять за счет детали 8

Зазоры между пробивными пуансонами и пуансоматрицей z=0,04мм на  сторону выполнять за счет детали 8

Обеспечить параллельность поверхностей верхней и нижней плит блока

в пределах не более 0,1  мм на каждые 100мм ширины и длины плит.

Обеспечить параллельность осей направляющих колонок с точностью 0,1 мм на каждые 100мм длины

Обеспечить перпендикулярность осей колонок к поверхностям плит с точностью 0,01 мм на 100 мм длины колонок

Отштампованные заготовки удалять сжатым воздухом

Маркировать: номер детали, шифр штампа, пресс ЭР-50

Клеймить

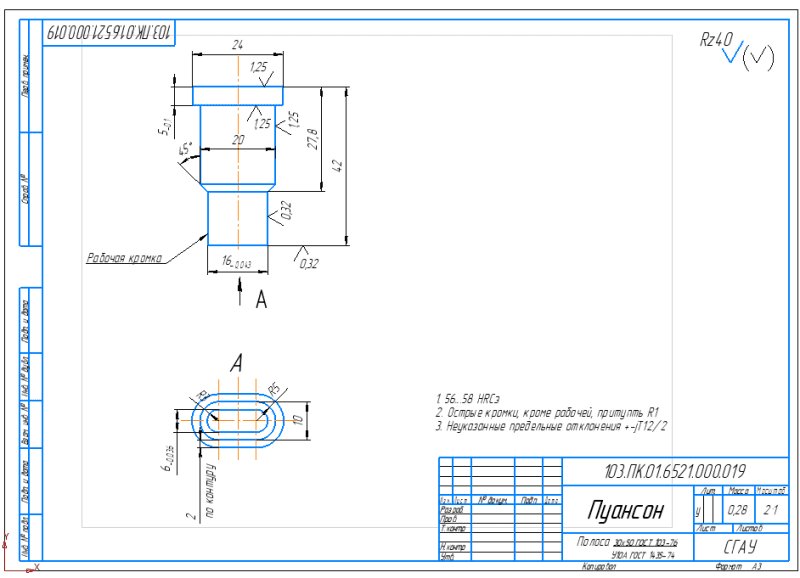

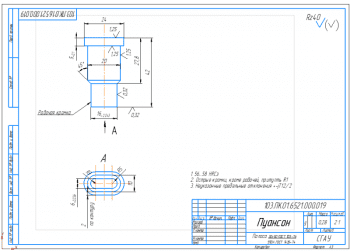

2. Рабочий чертеж детали пуансон А3: острые кромки, кроме рабочей, притупить R1

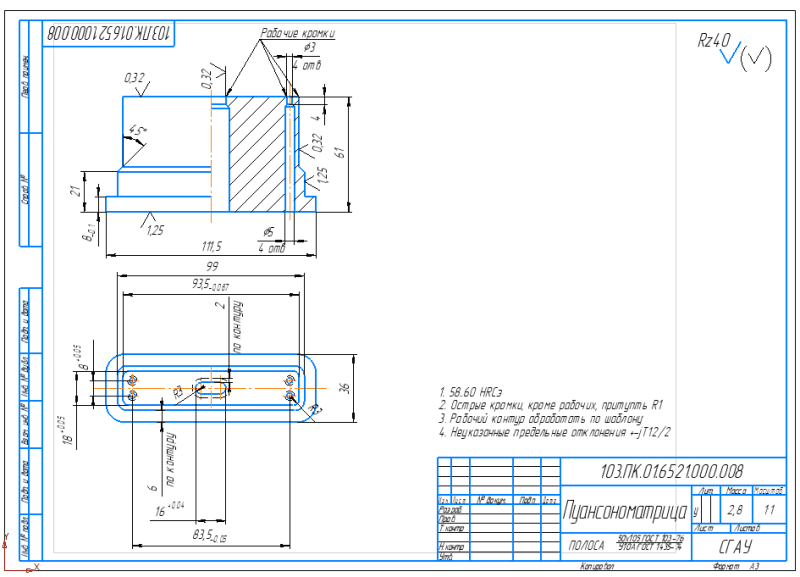

3. Чертеж детали пуансономатрица А3

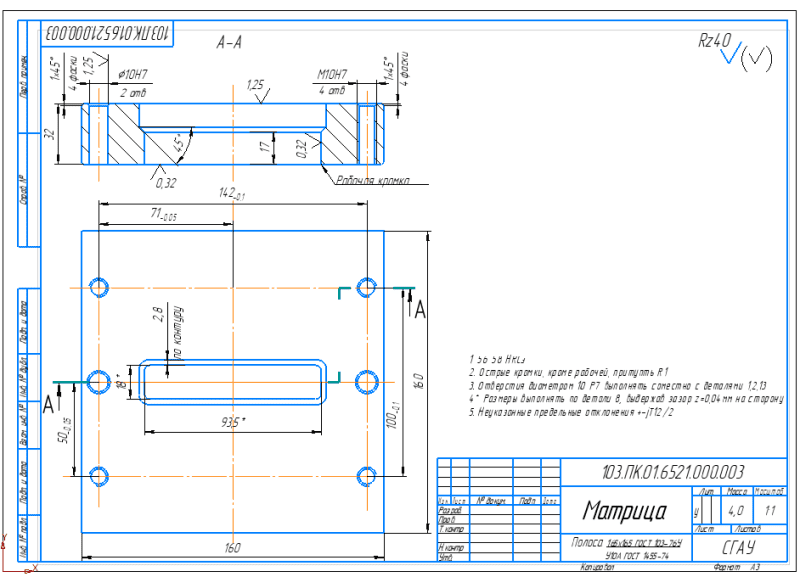

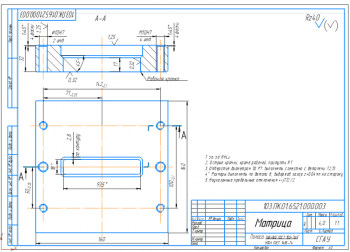

4. Деталь матрица А3:

56...58 НRСэ

Острые кромки, кроме рабочей, притупить R1

Отверстия диаметром 10 Р7 выполнять совместно с деталями 1,2,13

Размеры выполнять по детали 8, выдержав зазор z=0,04мм на сторону

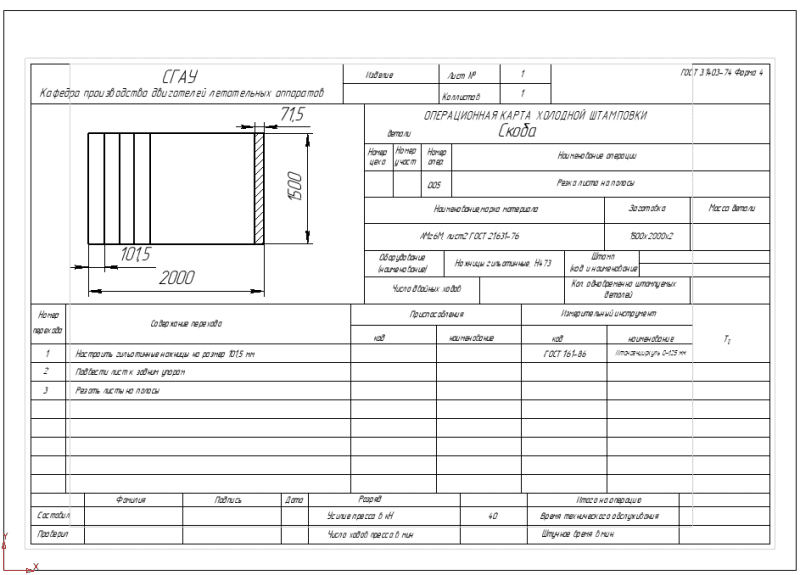

5. Операционная карта холодной штамповки скобы А4

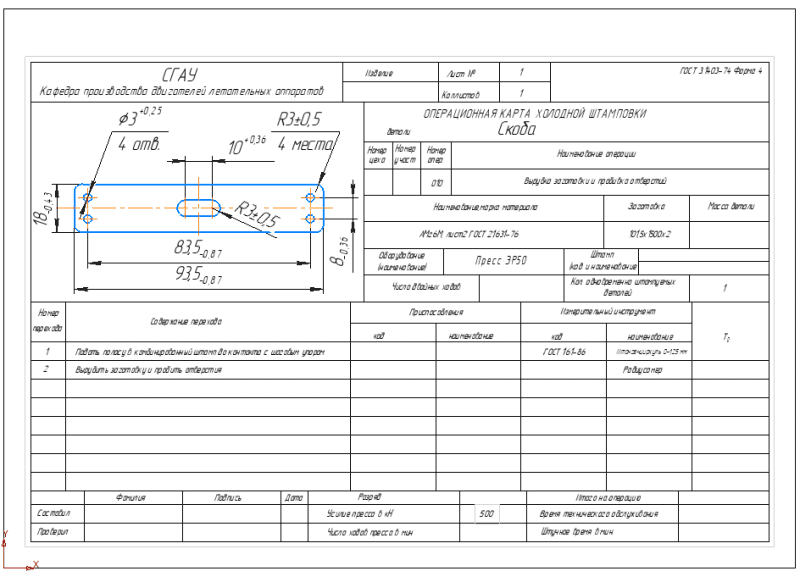

6. Операционная карта вырубки заготовки и пробивки отверстий А4

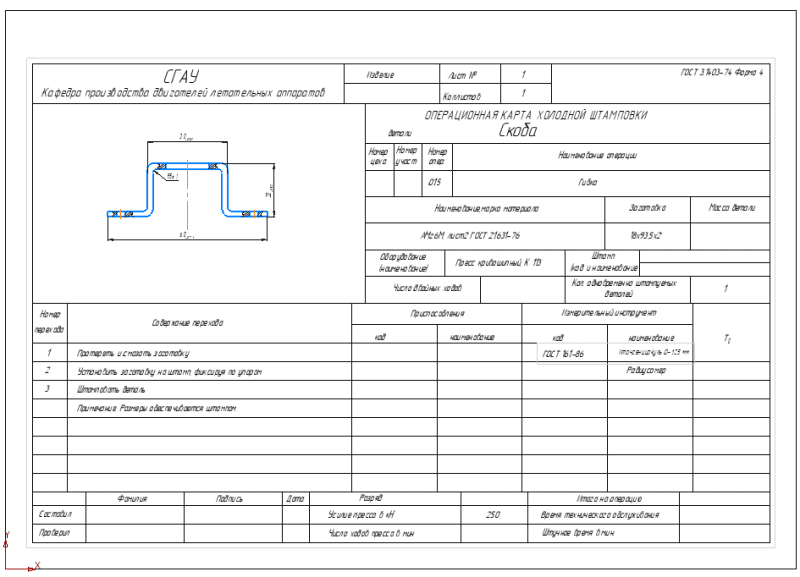

7. Карта операции гибка скобы А4

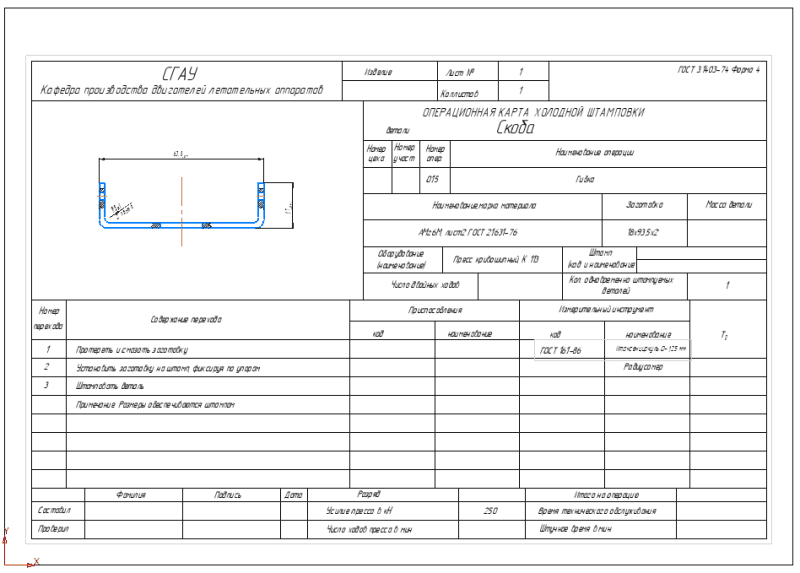

8. Карта гибки А4

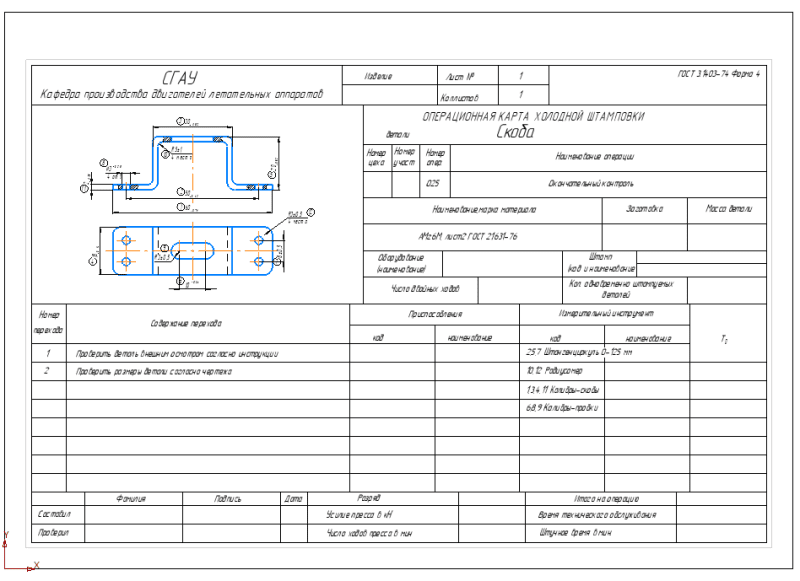

9. Операционная карта окончательного контроля изготовления скобы А4

Содержание

Содержание курсовой работы:

1 Технологический анализ конструкции детали

2 Составление вариантов плана изготовления детали и выбор наиболее целесообразного из них

2.1 Определение типа производства

2.2 Составление плана изготовления детали в нескольких вариантах

3 Разработка развернутого технологического процесса изготовления детали

3.1 Определение размеров развертки детали

3.2 Расчет полосы для вырубки заготовки

3.3 Выбор габаритов листов и их раскроя

3.4 Определение количества заготовок, которое можно получить при раскрое листов

3.5 Расчет коэффициентов использования материала листов

3.6 Подбор гильотинных ножниц

3.7 Определение усилия вырубки заготовки – пробивки отверстий в инструментальном штампе

3.8 Выбор пресса по каталогу оборудования

3.9 Определение усилия гибки заготовки

3.10 Выбор пресса для операции гибки

3.11 Расчет параметров пружинения материала
