Релейная защита курсовое проектирование с разработкой чертежей

Описание

 Проект по дисциплине «Электроснабжение»

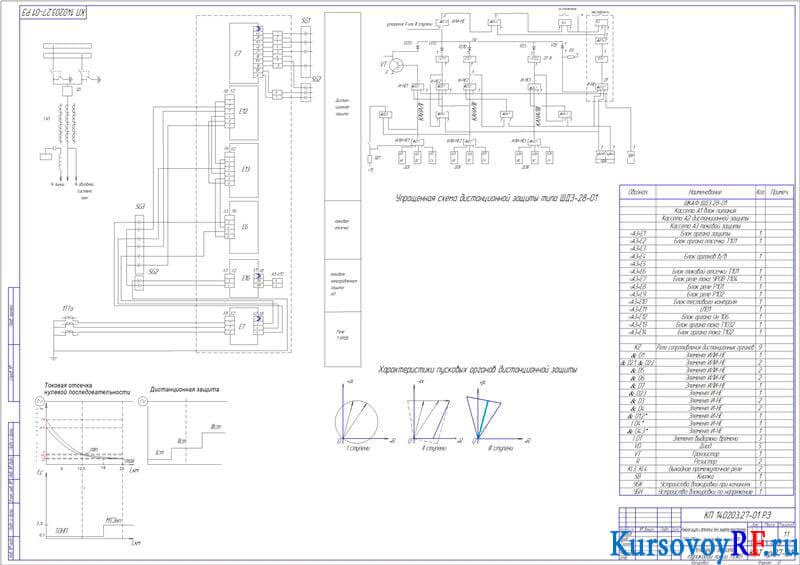

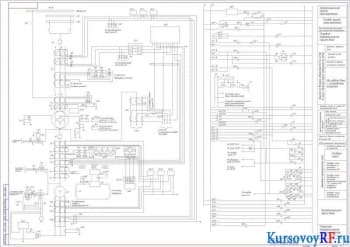

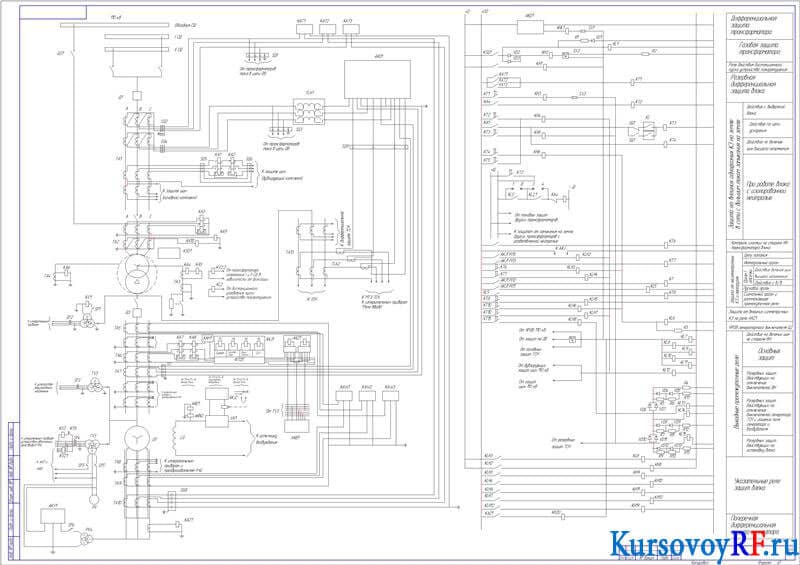

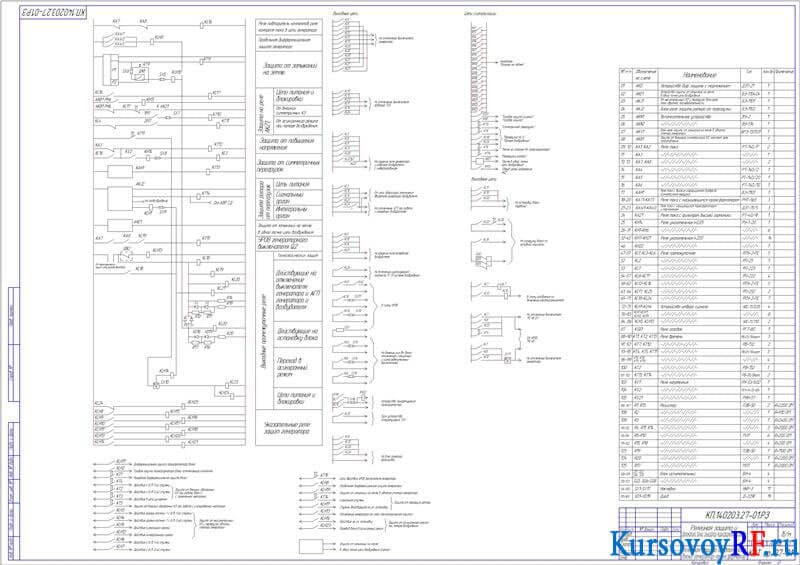

В представленной курсовой работе была составлена схема электрической станции, осуществлен выбор трансформаторов, генераторов и трансформатора собственных нужд. Выбраны и обоснованы типы устройств релейной защиты и автоматики заданных параметров станции. Изучена защита воздушной линии сети напряжения 110 кВ с заземленной нейтралью. Выполнен расчет токов КЗ для определения параметров защит, проведена проверка трансформаторов тока на 10% погрешность. Составлена схема АПВ однократного действия, выполнен расчет результирующих сопротивлений. В приложении к работе выполнен расчет сопротивлений в точках КЗ и расчет токов в соответствующих точках КЗ. Полный комплект схем для пояснительной записки, выполненных в программе Компас.
