Проектирование курсовое электрической части станции КЭС- 7 × 500 МВт, 500/220

Пояснительная записка (в программе Word) 81 с., 24 табл., 27 рис., 6 источника, 1 приложения
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей

Описание

Проект по дисциплине «Энергоснабжение»
В представленной курсовой работе осуществлен выбор типа генераторов и трансформаторов, выполнен расчет перетока мощностей варианта и ущерба от ненадежности структурны схем. Определены технико-экономические показатели вариантов структурных схем. Произведен расчет токов короткого замыкания, представлена расчетная схема станции и замещения. Осуществлен выбор выключателей, разъединителей, короткозамытелей и отделителей. Подобраны трансформаторы тока и напряжения,

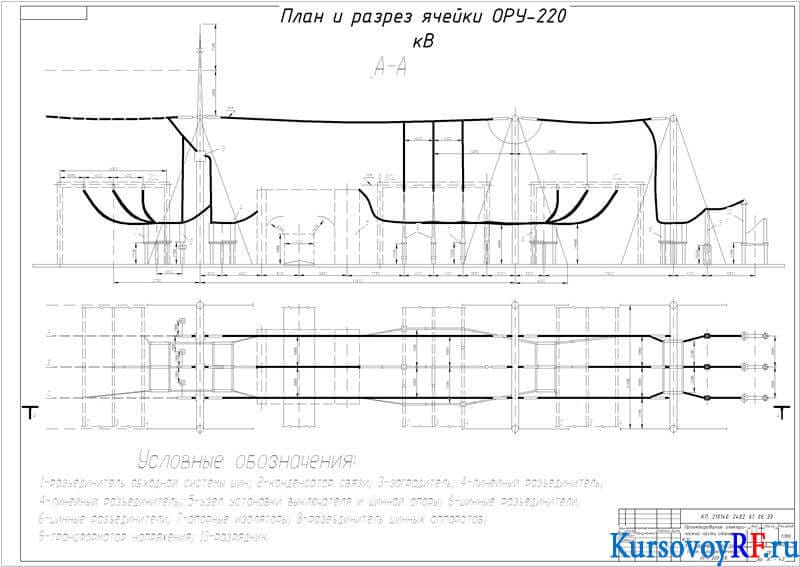

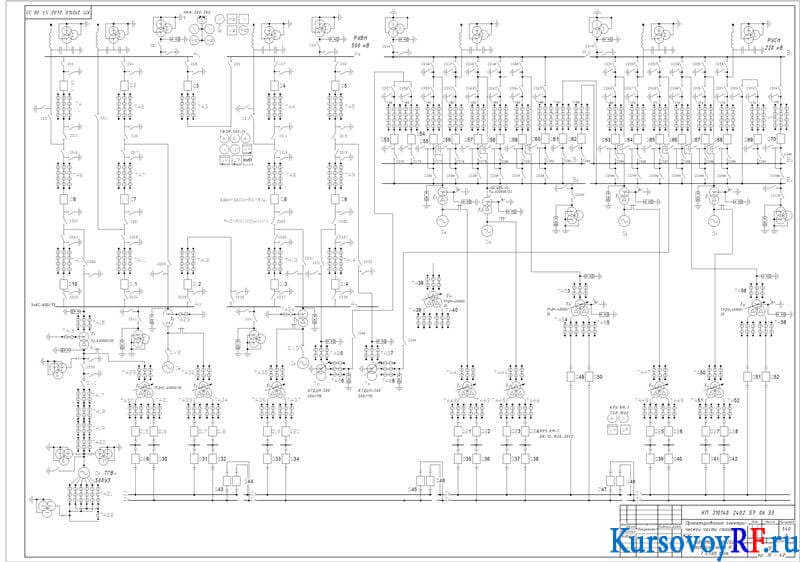

токоведущих частей РУ-220кВ, в цепи блочного трансформатора и автотрансформатора. В графической части работы выполнены чертежи главной схемы КЭС 7 × 500 МВт, плана и разреза ячейки ОРУ-220 кВ. Дополнительные материалы: в Excel: исходные данные 1 лист, Расчеты 3 листа.
