Электрическая сеть подстанций: курсовое проектирование с чертежами

Пояснительная записка (в программе Word) 44 с., 26 табл., 18 рис., 13 источника
Чертежи (в программе Компас) 1 листа плакатов и чертежей, спецификации 2 листа
ВУЗ Чувашский государственный университет имени И.Н. Ульянова

Описание

Проект по дисциплине «Электрическая часть станций и подстанций»

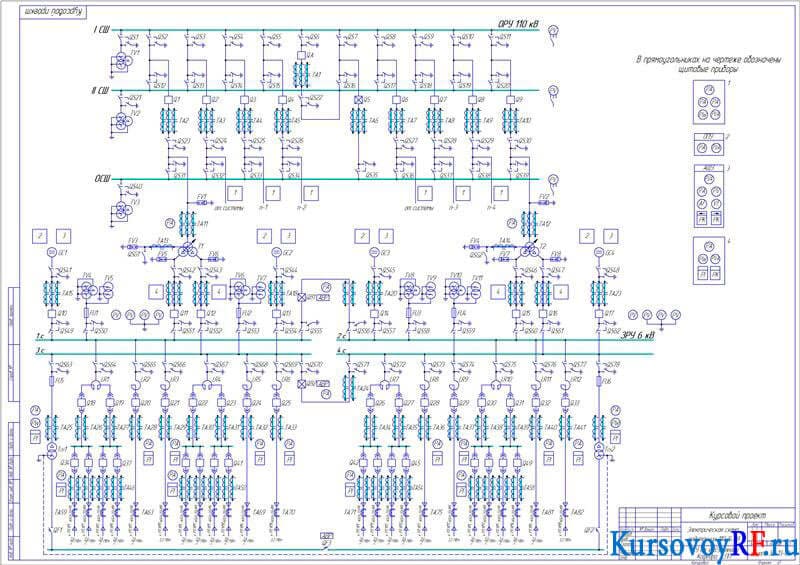

В представленной курсовой работе осуществлен выбор числа, мощности трансформаторов и сечений кабельных линий. Выполнен упрощенный расчет токов короткого замыкания, проведена проверка выбранных кабелей на нагрев токами КЗ. Составлена принципиальная схема положения подстанции в энергосистеме. Выбраны линейные токоограничивающие реакторы, изучены основные требования к схемам распределительного устройства. Подобраны схемы РУ 6 кВ и собственных нужд подстанции, определены расчетные рабочие токи и расчетные точки КЗ. Осуществлен выбор электрических аппаратов и шинных конструкций. Представлен спецификация электрических аппаратов, установленных на подстанции 110/6 кВ.
