Курсовой расчет электрической сети с разработкой чертежей

Описание

 Проект по дисциплине «Энергоснабжение»

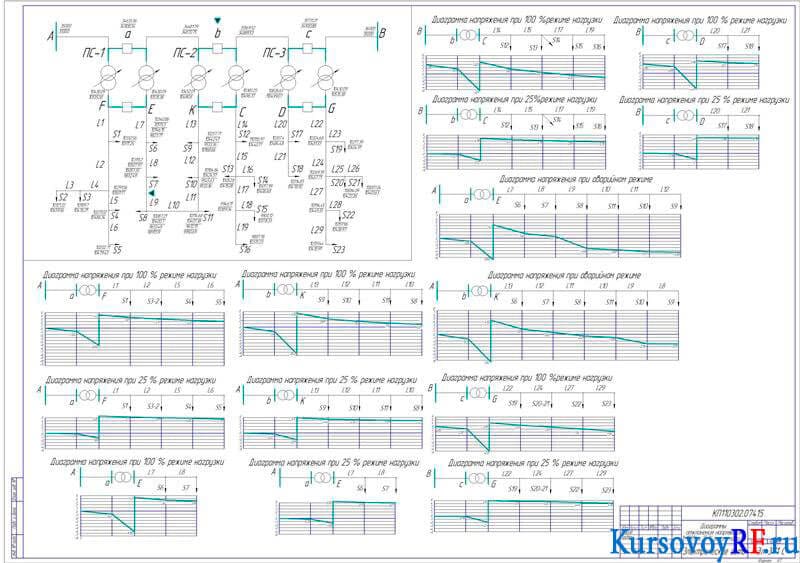

В данной курсовой работе были представлены исходные данные для расчета, выполнен расчет точки потокораспределения мощностей и сечений проводов воздушных линий 10 кВ, составлена таблица активных и реактивных составляющих мощностей. Определены параметры трансформатора, рассчитаны точки потокораспределения мощностей, подобраны сечения проводов ВЛ 35 кВ. Определено уточненное распределение мощности ВЛ 35 кВ, рассчитаны потери напряжения в линии 35 кВ, в трансформаторах 35/10 кВ и в сети 10 кВ. Составлена таблица отклонений напряжения. В графической части работы представлен чертеж диаграммы отклонения напряжения в 100% и 25 % режиме нагрузок. Дополнительные материалы: рисунок чертежа, методические указания в Word 15 стр., справочные данные в Word 3 стр, таблица отклонений напряжения в Word 1 стр. Расчеты в формате xmcd.
