Курсовой расчет трансформатора с разработкой чертежей

Пояснительная записка (в программе Word) 68 с., 9 табл., 21 рис., 4 источника

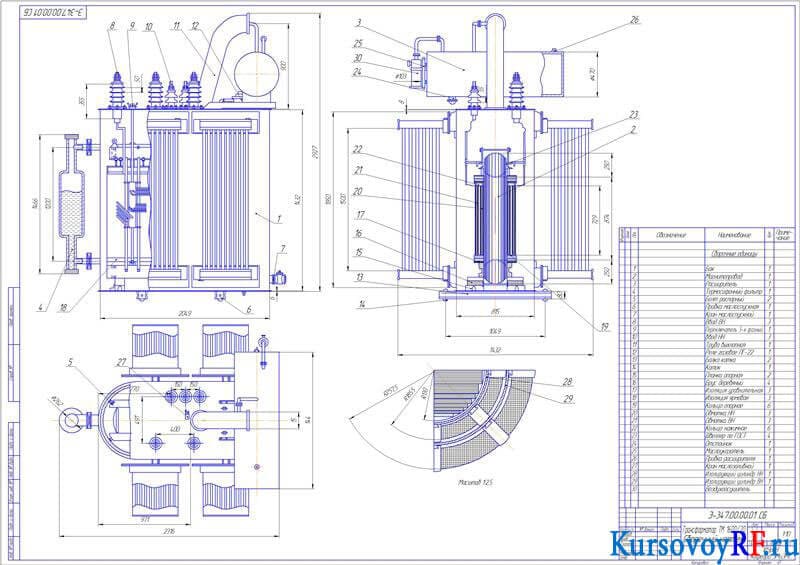

Чертежи (в программе Компас) 1 листа плакатов и чертежей
ВУЗ Южно-Уральский государственный университет

Описание

Проект по дисциплине «Электромеханика»
В представленной курсовой работе были определены главные геометрические параметры трансформатора, осуществлен выбор обмоток ВН и НН, выполнен их расчет. Рассчитаны размеры магнитной системы, определены потери холостого хода трансформатора. Составлена электрическая схема замещения трансформатора и определены ее параметры. Выполнен проверочный тепловой расчет обмоток, рассчитаны бак и радиаторы, осуществлено размещение и выбор переключателя ответвлений обмоток, отводов и вводов. Рассмотрено крепление активной части трансформатора в баке, подобрана вспомогательная аппаратура. Составлены технико-экономические показатели серийного и проектируемого трансформатора. Дополнительные материалы: рисунок трансформатора; расчет трансформатора, конструкция и тепловые расчеты (Методичка) в PDF 72 стр.; Расчет трансформатора (Методичка) в PDF 82 стр.
