Разработка проекта силового трехфазного трансформатора

Пояснительная записка (в программе Word) 9 с.
Чертежи (в программе Компас) 1 листа плакатов и чертежей
ВУЗ Сибирский государственный аэрокосмический университет имени академика М.Ф. Решетнева

Описание

Проект по дисциплине «Электроснабжения»

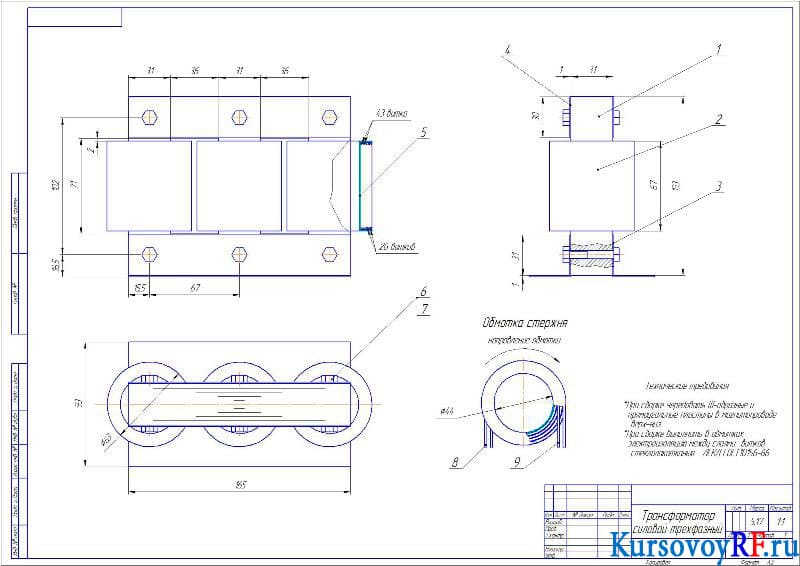

В данной работе представлено задание для курсового проекта, осуществлен выбор типа и соотношений трансформатора. Определены токи трансформатора, значение индукции в стержне и плотности тока в обмотках. Выполнены расчеты поперечного сечения стержня сердечника и ярма, числа витков обмоток трансформатора. Определены диаметры и сечения проводов обмоток, осуществлен выбор изоляции проводов обмоток. Рассчитаны ширина и высота окна сердечника трансформатора, укладка обмоток на стержне и уточнение параметров окна сердечника. Определены масса материала обмоток и потери в обмотках трансформатора при 75 С. В графической части работы выполнен чертеж силового трехфазного трансформатора.
