Курсовая разработка трансформатора масляного мощностью 1600 кВА

Пояснительная записка (в программе Word) 58 с., 1 табл., 4 рис., 4 источника

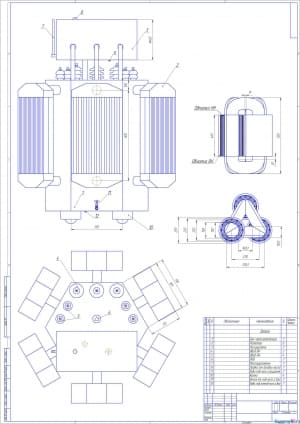

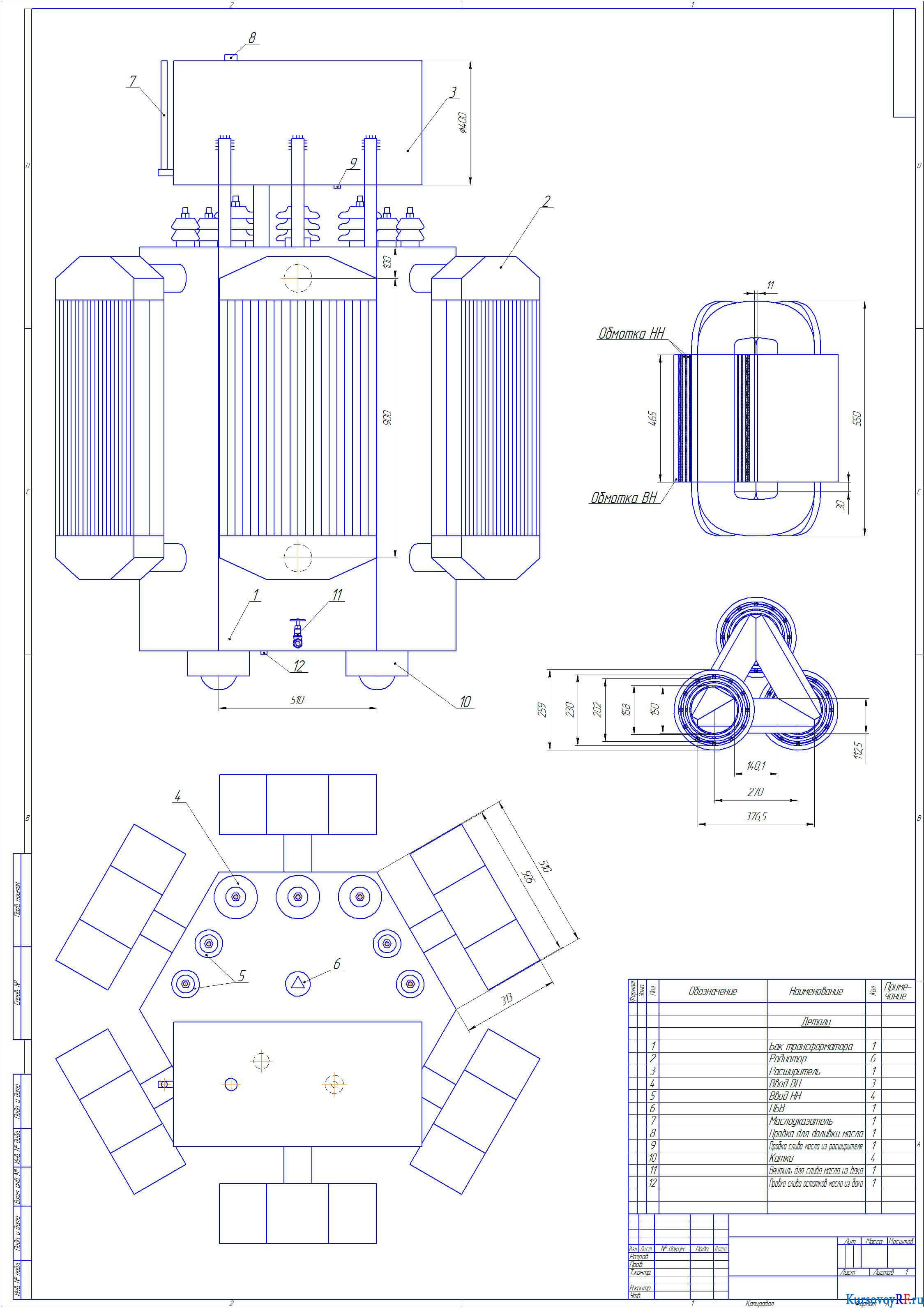

Чертежи (в программе Компас) 1 листа плакатов и чертежей

Описание

Проект по дисциплине «Электроснабжение»
В представленной курсовой работе были определены главные электрические величины. Осуществлен выбор схемы и конструкции сердечника, толщины и марки листов стали и типа междулистовой изоляции, а также индукции в сердечники. Составлена главная изоляция обмоток, определено сечение стержня и высоты обмотки, выполнен предварительный расчет сердечника. Подобраны типы и рассчитаны обмотки НН и ВН, представлена схема расположения проводов в витке обмотки НН. Определены потери и напряжение КЗ, механические силы в обмотках, рассчитаны размеры конструкции магнитной системы. Выполнен тепловой расчет, расчет охладительной системы и экономический расчет. Дополнительные материалы: задание для проекта в PDF 2 стр.
