Расчет и проектирование крановой плоской фермы

Пояснительная записка (в программе Word) 19 с., 2 табл., 2 рис., 3 источника
Чертежи (в программе Компас) 2 листа плакатов и чертежей

Описание

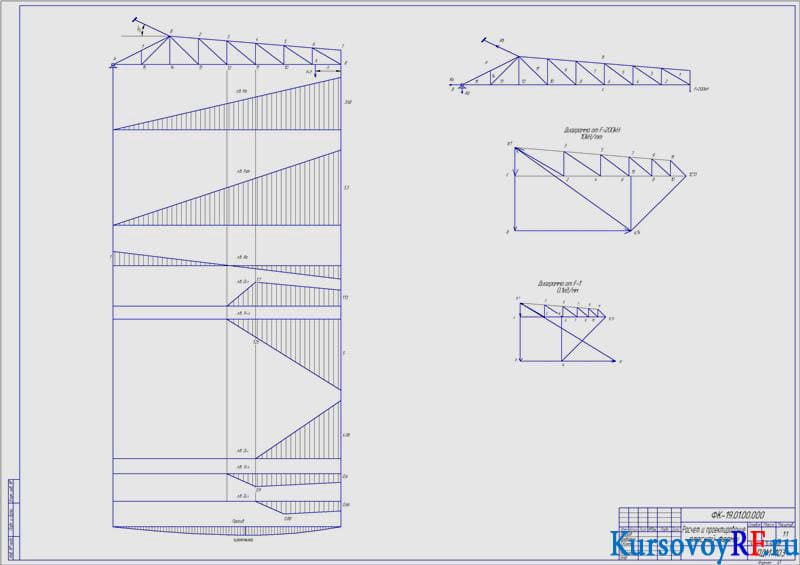

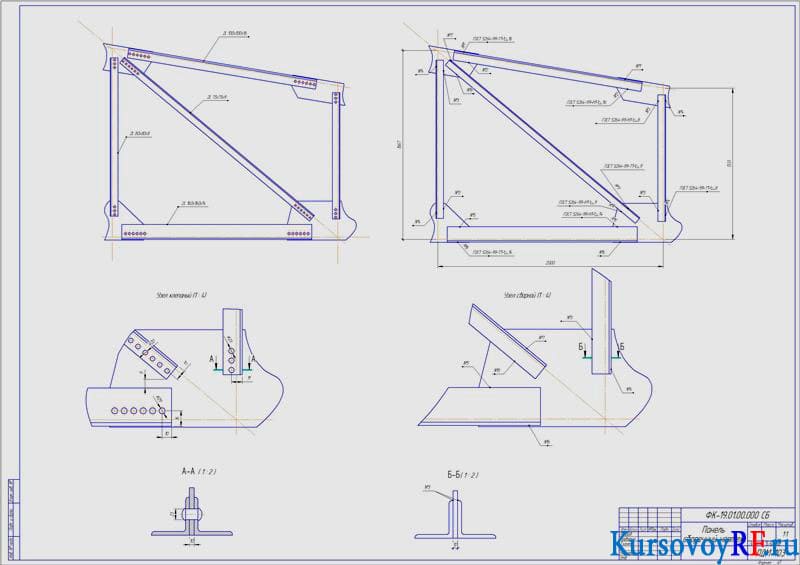

В курсовой работе на основании представленных исходных показателей были подобраны геометрические параметры фермы. Проведено исследование фермы на геометрическую неизменяемость. Выполнен расчет усилий в стержнях заданной фермы. Определены основные геометрические параметры панели, реакции опор и погрешность. Построены линии влияния реакций опор и стержней заданной панели. Осуществлен выбор сечений стержней фермы. Рассчитаны необходимое число заклепок и длина сварных швов. Построены грузовая диаграммы Максвелла – Кремоны при невыгодном нагружении и линии прогибов. В графической части работы был представлен чертеж плоской панели. Дополнительные материалы: 2 дубликата чертежей в Автокаде.
