Расчет пролетного строения крана мостового типа

Описание

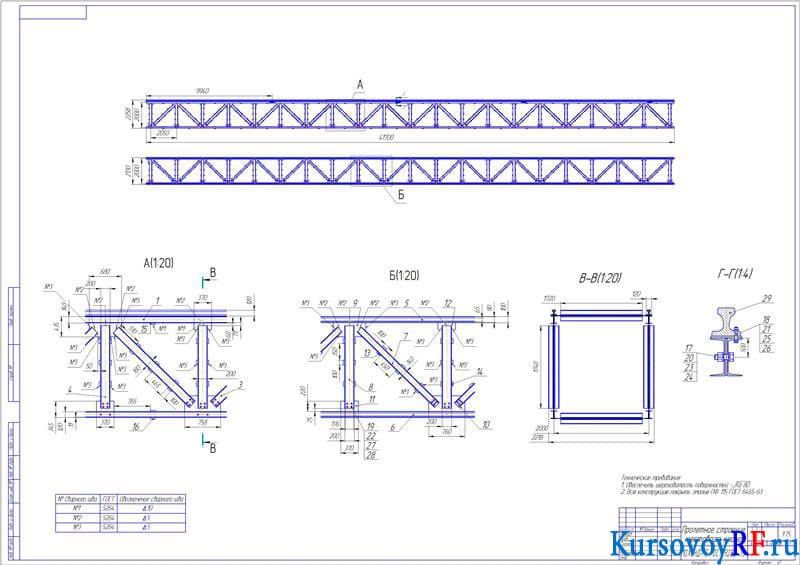

В курсовой работе были представлены исходные данные для расчета, составлена схема строения мостового крана. Осуществлен выбор материала для металлоконструкции. Вычислены нагрузки. Построены линии влияния для усилий в стержнях фермы. Определено наибольшее усилие, которые возникают в стержнях вертикальной фермы. Подобраны сечения вертикальной фермы, нагруженных осевыми силами. Представлен общий вид швеллера. Рассчитаны на прочность соединения в узлах вертикальной фермы. Найдено наибольшее усилие, возникающее в стержнях горизонтальной фермы. Выбраны сечения горизонтальной фермы, нагруженных осевыми силами. Выполнен расчет числа болтов, соединяемых рельс с металлоконструкцией. Дополнительные материалы: дубликат чертежа в Автокаде.
