Исследование и создание механизмов движения легковых машин

Код: 02.01.01.08.47
Разместил: Щелкунов Александр

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 44 с., 6 рис., 3 источника
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей
ВУЗ МГТУ им. Н. Э. Баумана

Проект по дисциплине «ТММ»

В представленной курсовой работе было выполнено создание кривошипно-ползунного механизма. Определены передаточные функции скоростей и суммарный приведенный момент инерции. Построены графическая зависимость приведённого суммарного момента от угла поворота кривошипа, а также графики скорости вращения и углового ускорения кривошипа. Выполнен расчет скоростей и ускорений точек и звеньев механизма, главных векторов и моментов сил инерции. Рассчитаны усилия в кинематических парах и момент сопротивления. Осуществлен подбор коэффициентов смещения с учетом показателей работы зубчатой передачи, спроектирован планетарный редуктор и кулачковый механизм.

Чертежи

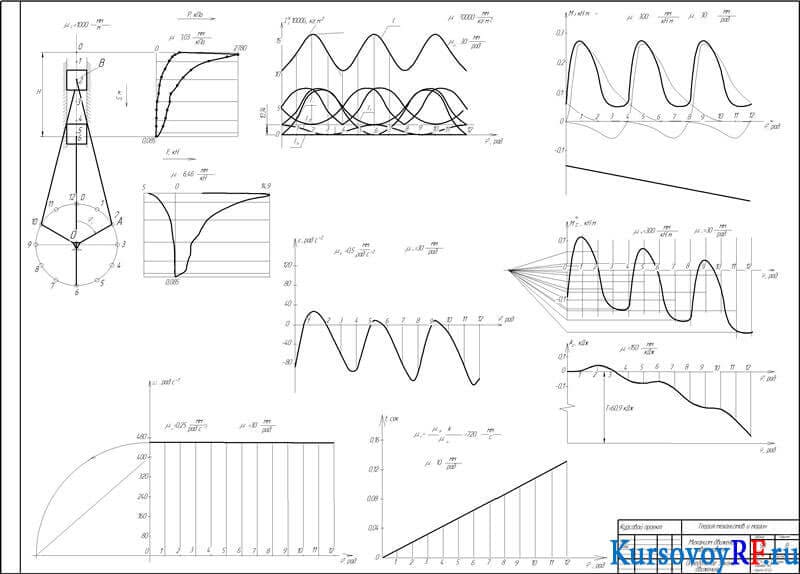

  1. Чертеж Определение закона движения

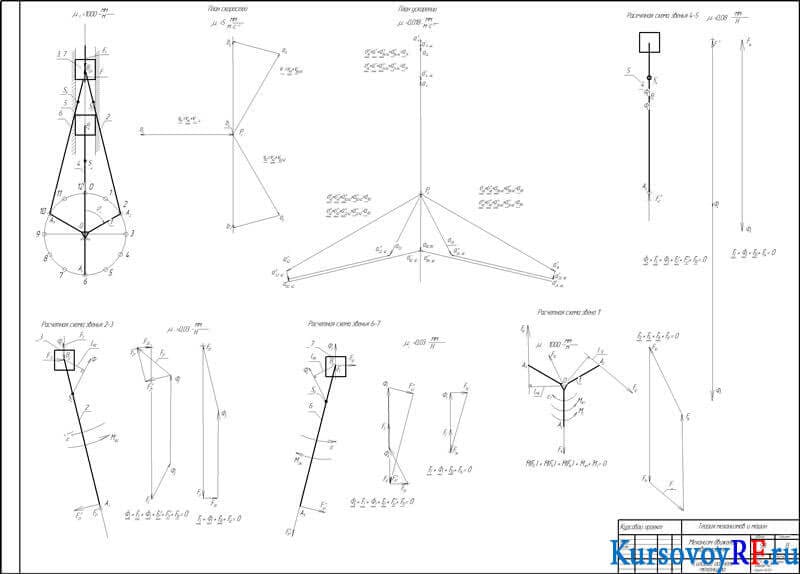

  2. Чертеж Силовой расчет механизма

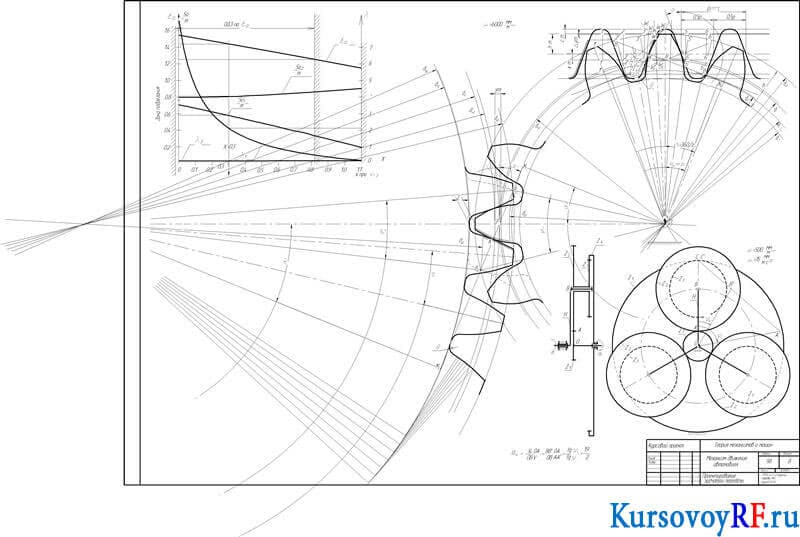

  3. Чертеж Проектирование зубчатой передачи

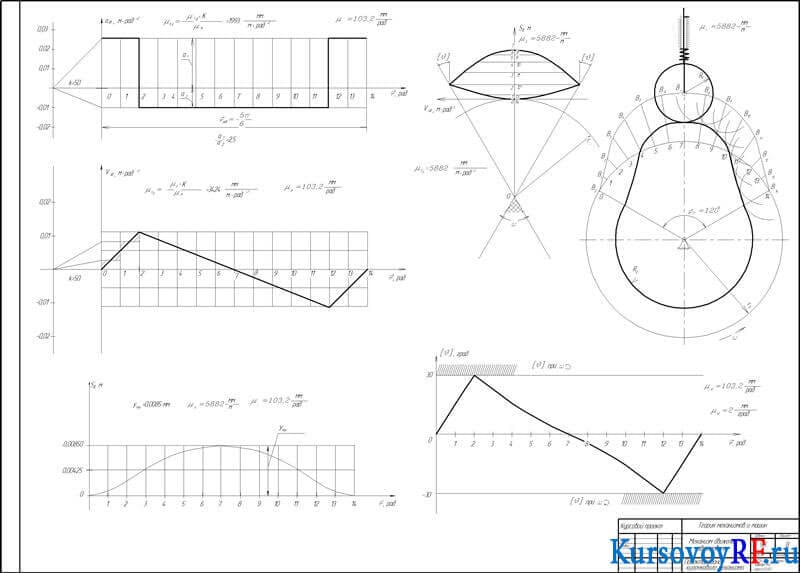

  4. Чертеж Проектирование кулачкового механизма
