Пояснительная записка (в программе Word) 40 с., 1 табл., 2 рис., 12 источников
Чертежи (в программе Компас и Автокад) 12 листов плакатов и чертежей, спецификации 3 листа
ВУЗ БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

В данной курсовой работе было рассмотрено устройство, назначение и область применения привода. Выполнено общее описание и обоснование конструкции редуктора. Осуществлен выбор электродвигателя и разбивка общего передаточного отношения по степеням, произведены силовой и кинематический расчеты. Составлена кинематическая схема, определен общий КПД редуктора. Подобраны необходимые материалы, найдено назначение твердости. Рассчитаны допускаемые напряжения и геометрия сил. Выполнены проверочные расчеты зубчатых передач по напряжениям. Подобраны и рассчитаны подшипники по динамической грузоподъемности. Найдено соединение вала-ступица, выполнено описание элементов корпуса.

Чертежи

  1. Чертеж 1 (формат А2)

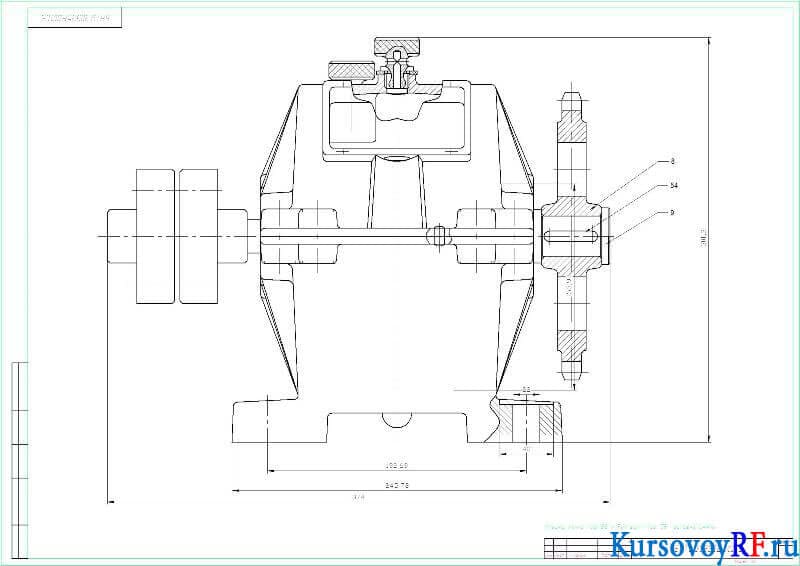

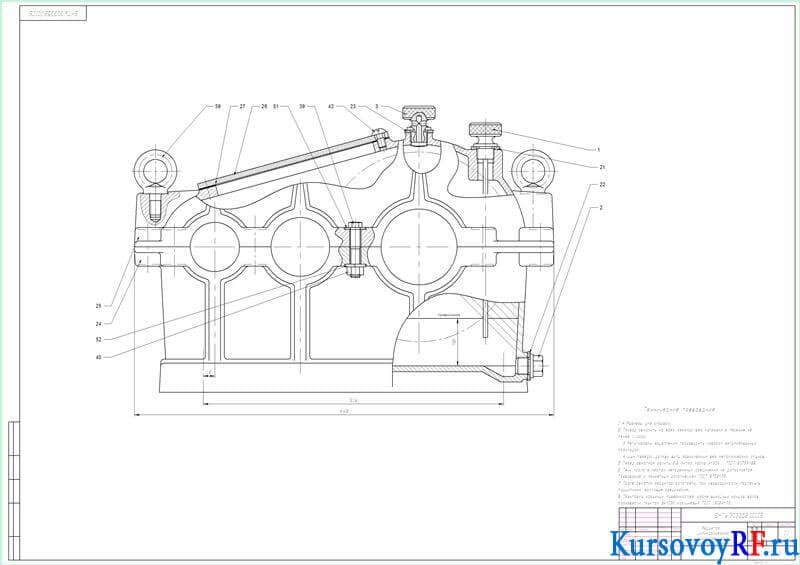

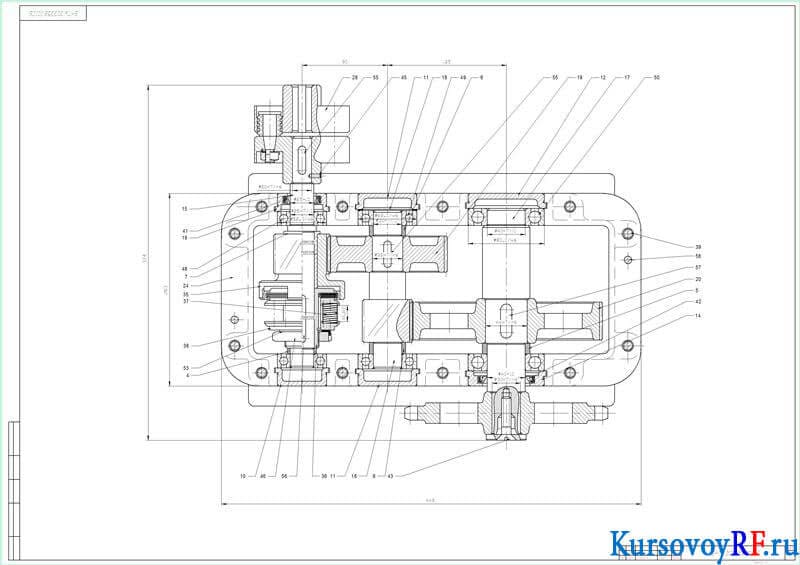

  2. Чертеж Сборочный Редуктор цилиндрический двухступенчатый (формат А1)
  3. Чертеж 3 (формат А1)

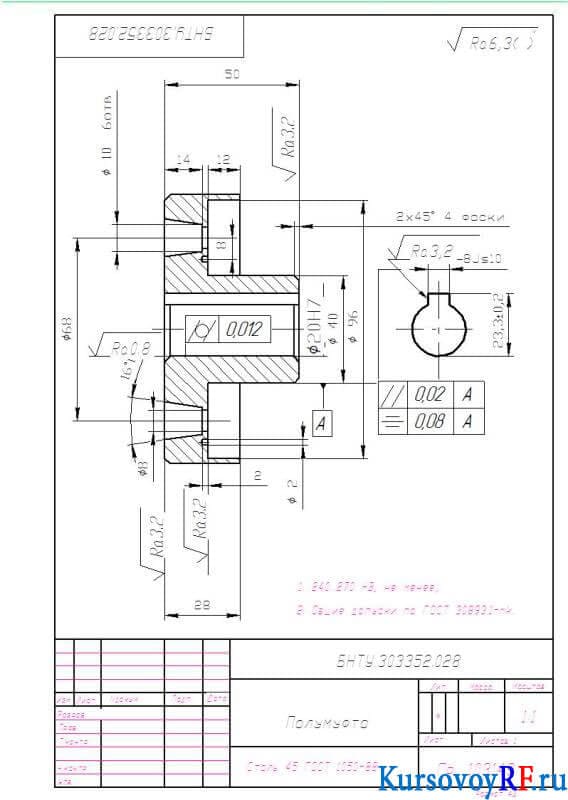

  4. Чертеж Деталь Полумуфта (формат А3)

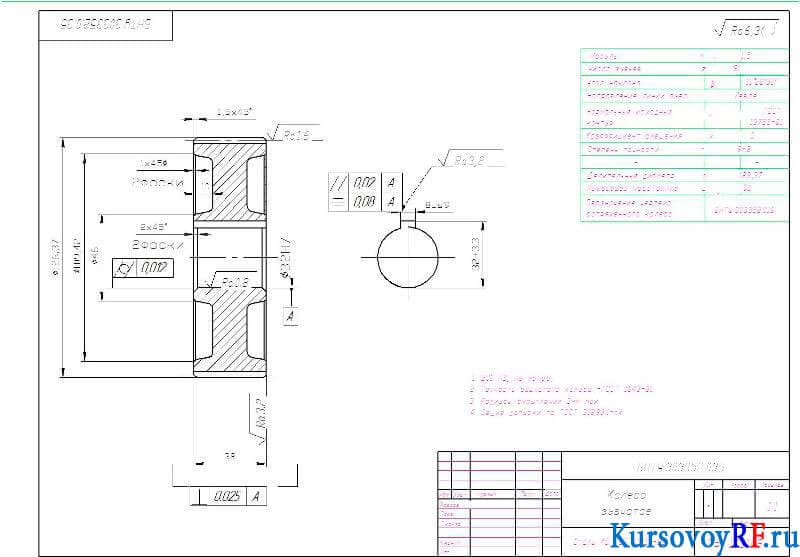

  5. Чертеж Деталь Колесо зубчатое (формат А3)

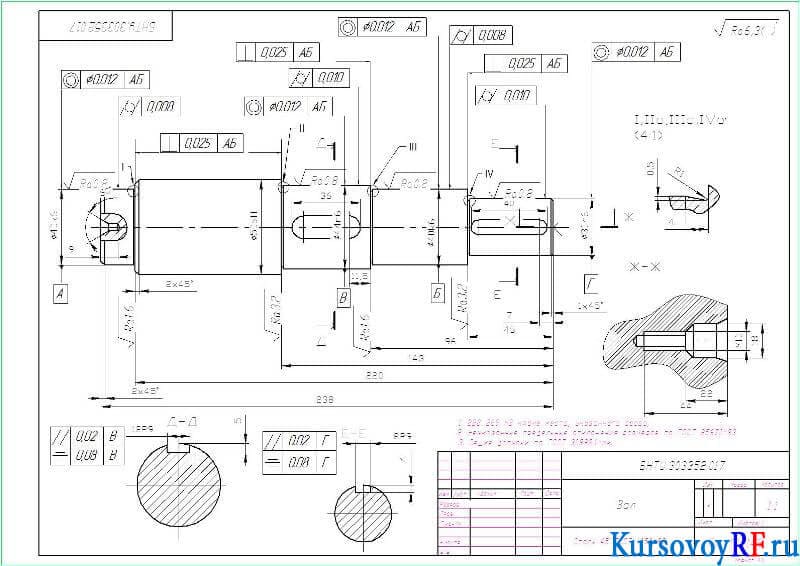

  6. Чертеж Деталь Вал (формат А3)

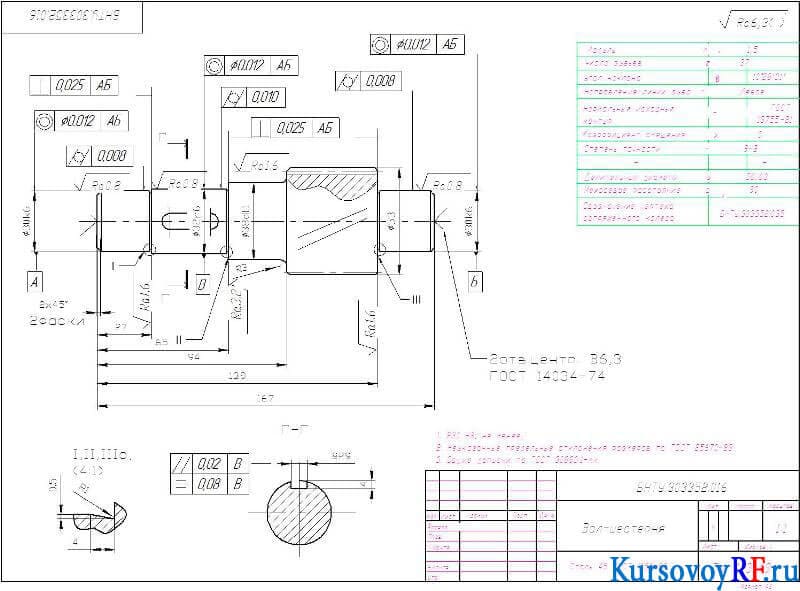

  7. Чертеж Деталь Вал-шестерня (формат А3)

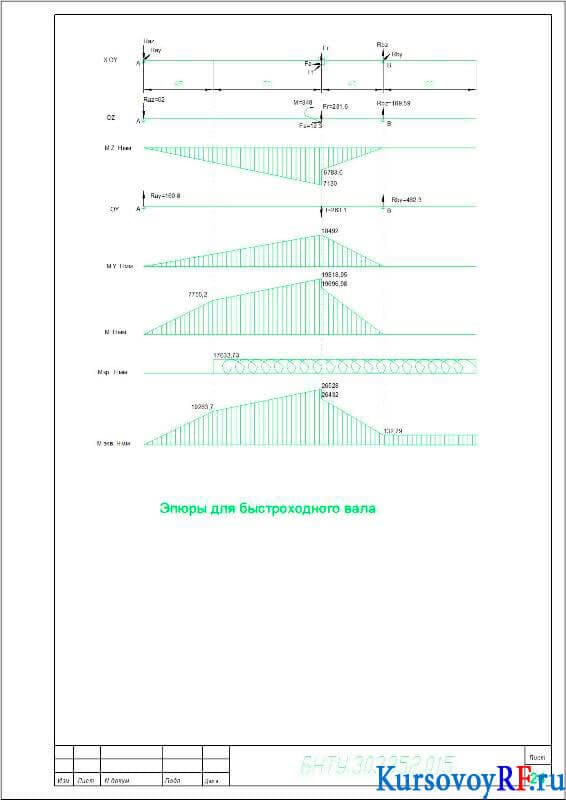

  8. Чертеж Эпюры для быстроходного вала

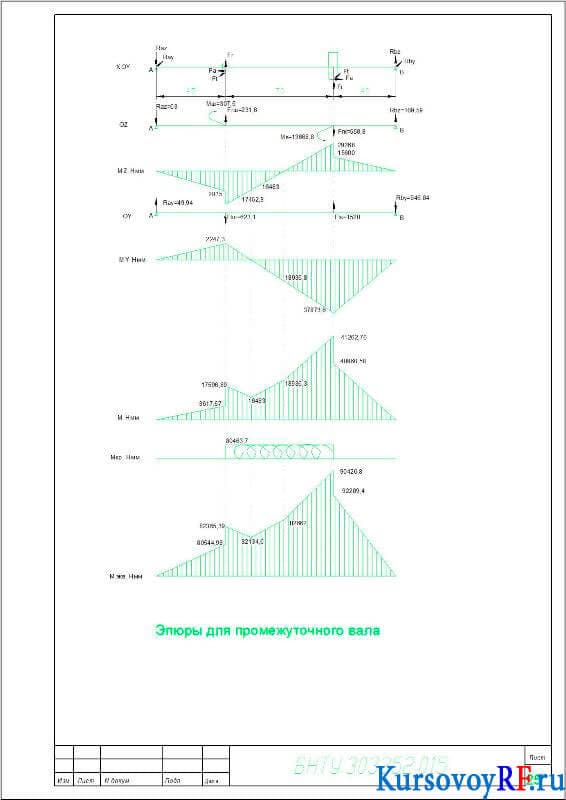

  9. Чертеж Эпюры для промежуточного вала

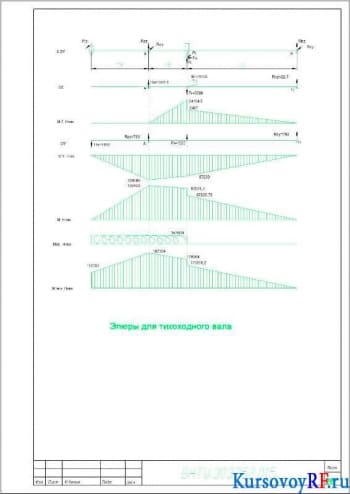

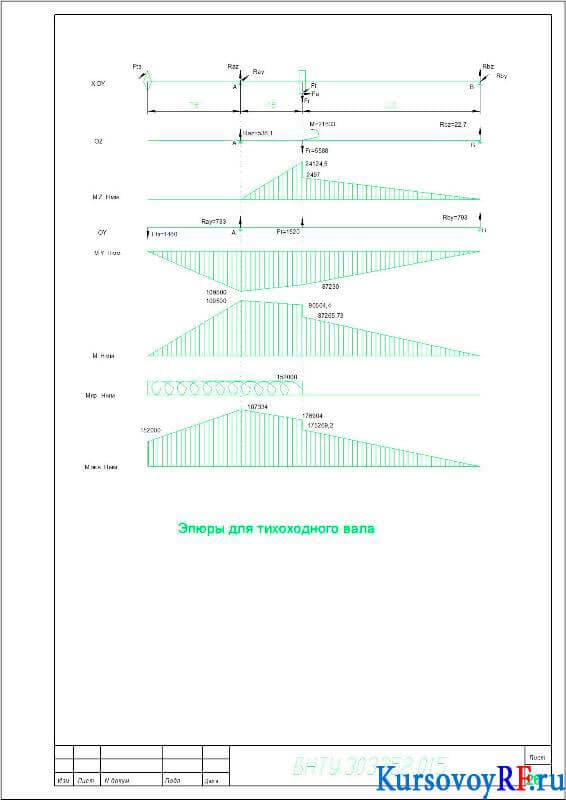

  10. Чертеж Эпюры для тихоходного вала

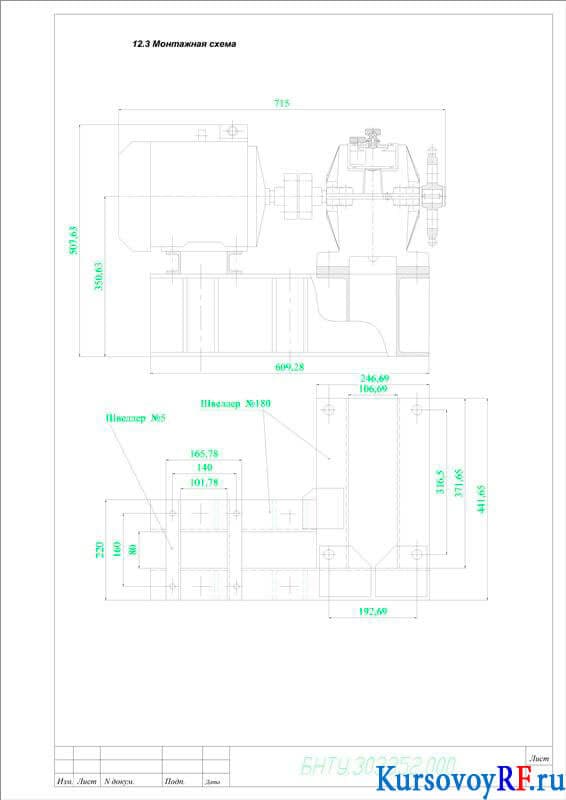

  11. Чертеж Монтажная схема

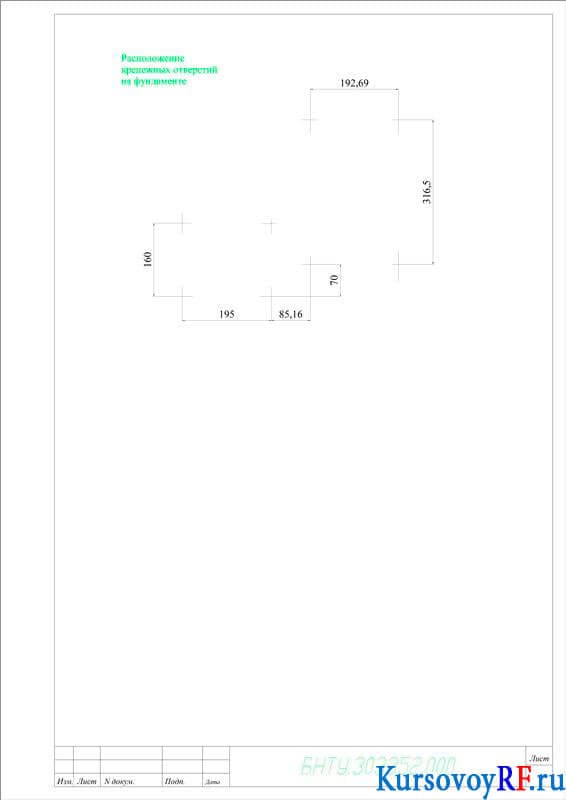

  12. Чертеж Расположение крепежных отверстий на фундаменте
