Создание привода ковшового элеватора: разработка конического одноступенчатого редуктора для привода

Пояснительная записка (в программе Word) 48 с., 7 табл., 19 рис., 8 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 1 лист
ВУЗ Кыргызский Государственный Технический Университет им. И. Раззакова

Проект по дисциплине «ДМ и ОК»

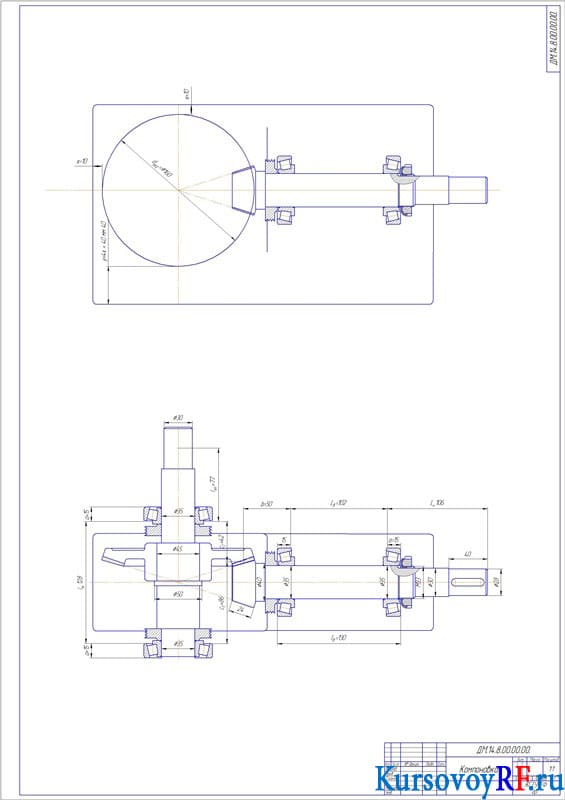

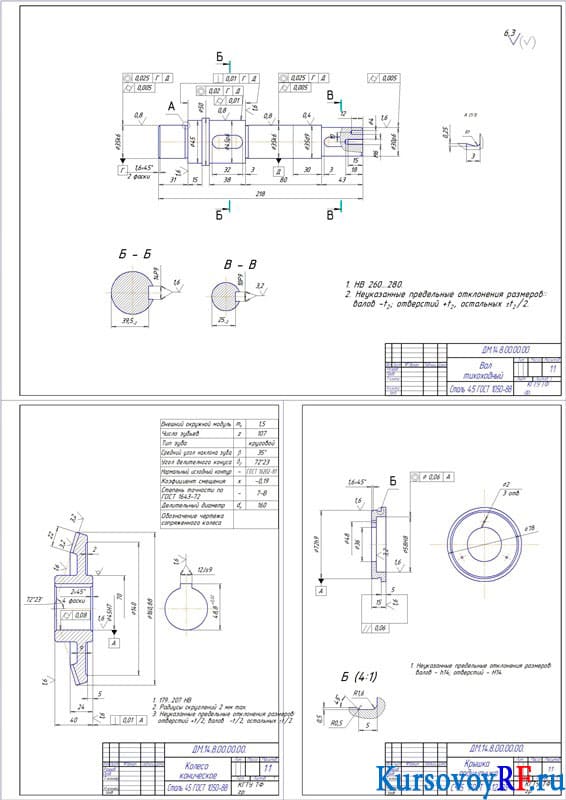

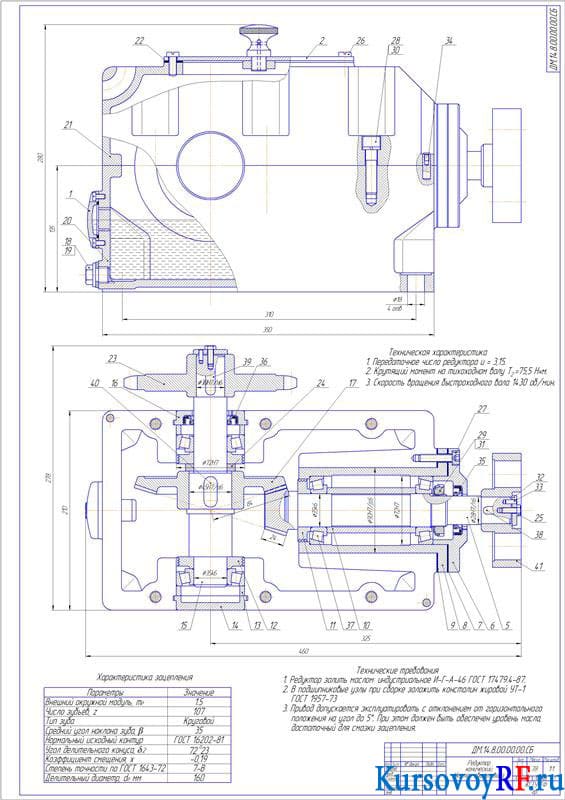

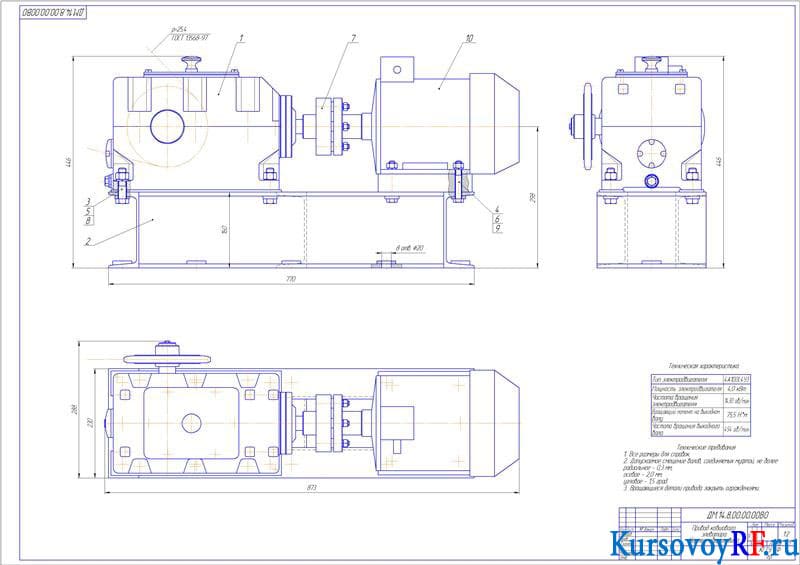

В данной курсовой работе была разработана кинематическая схема, рассмотрены условия эксплуатации и срок службы приводного устройства. Подобран двигатель, выполнен кинематический расчет привода. Разработан сборочный чертеж редуктора. Найдены основные нагрузки валов редуктора, представлена схема нагружения. Составлены расчетные схемы быстроходного и тихоходного вала. Произведена конструктивная компоновка привода, выполнены основные проверочные расчеты. Разработан рабочий проект привода, дано общее обоснование способа задания осевых параметров, получаемых на операциях токарной обработки. Определен технический уровень редуктора, представлен эскиз рамы привода конвейера. Дополнительные материалы: 5 дубликатов чертежей и спецификаций в Автокаде, Спецификация в Word 2 стр., Кинематика в Word 1стр., Задание на курсовой проект в Word 1стр.
