Разработка проекта конструкции диаграммобразующей схемы на основании микрополосковой линии

Код: 02.01.01.10.02.01

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Пояснительная записка (в программе Word) 35 с., 3 табл., 15 рис., 5 источников, 2 приложения
Чертежи (в программе Компас) 6 листов плакатов и чертежей, спецификации 2 листа
ВУЗ КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. А.Н.ТУПОЛЕВА

Описание

Проект по дисциплине «УСВЧ и АФУ»

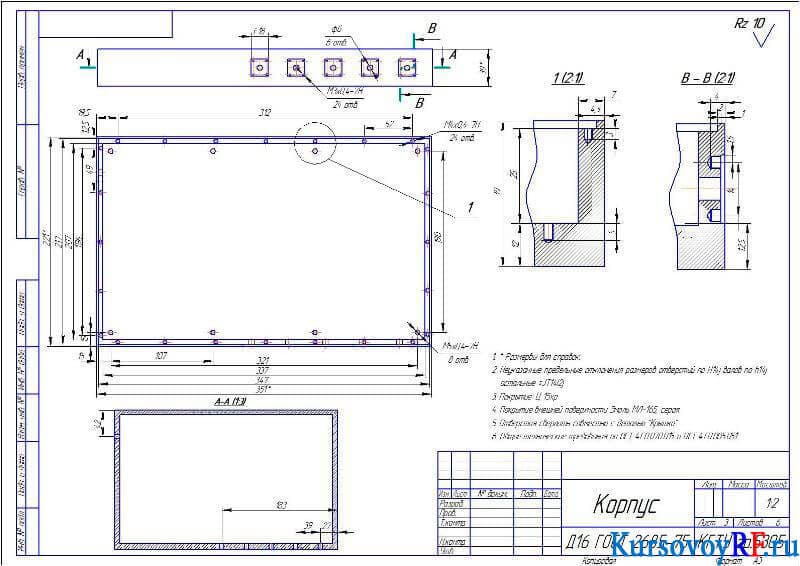

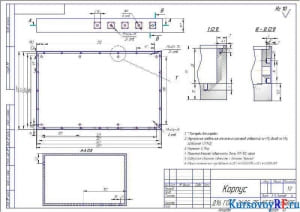

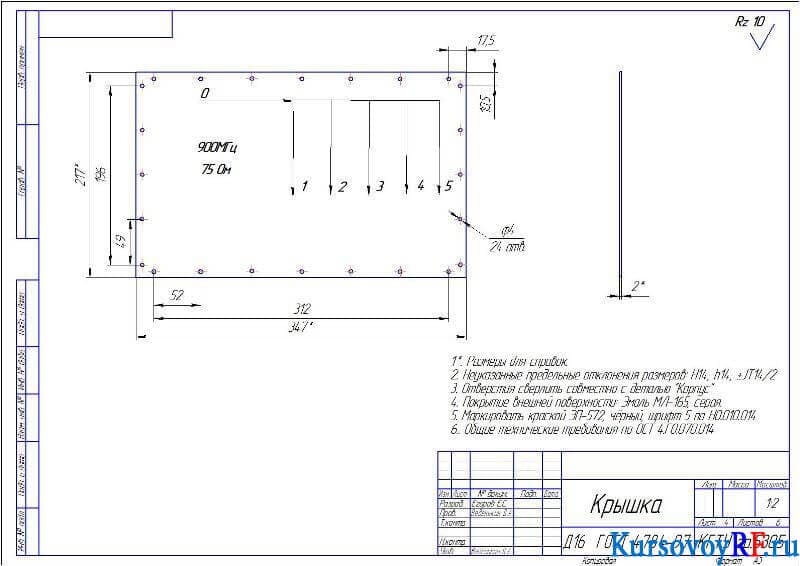

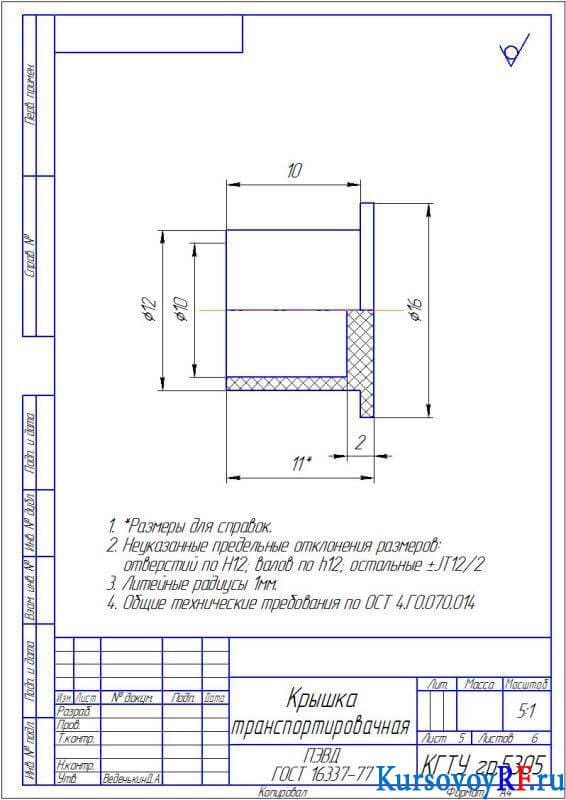

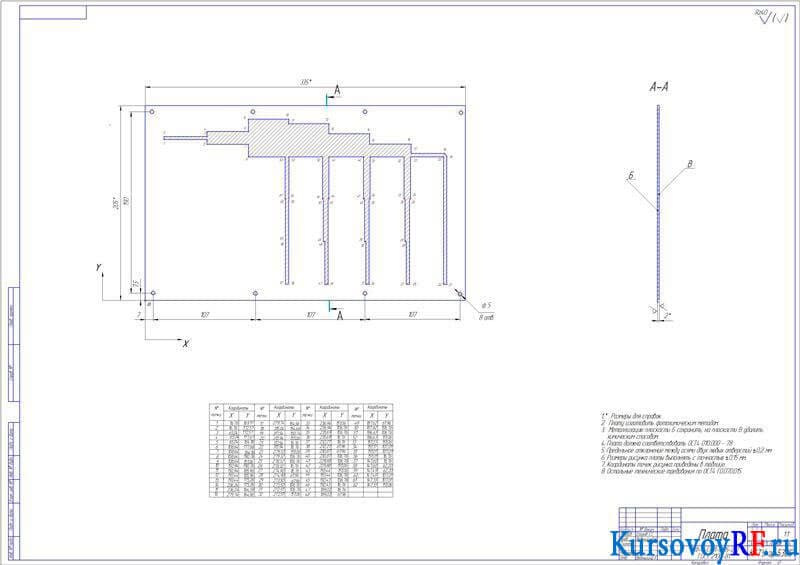

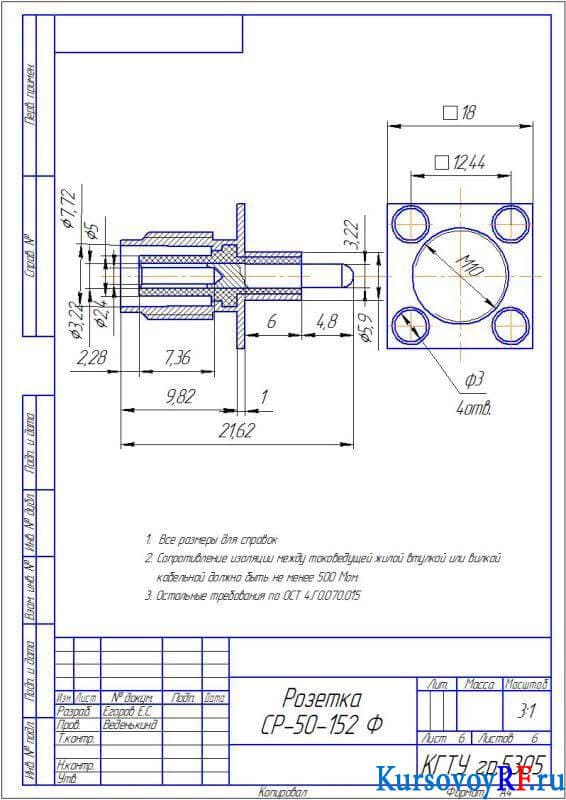

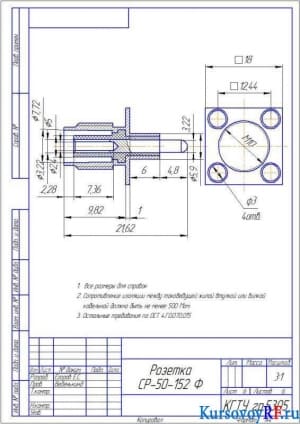

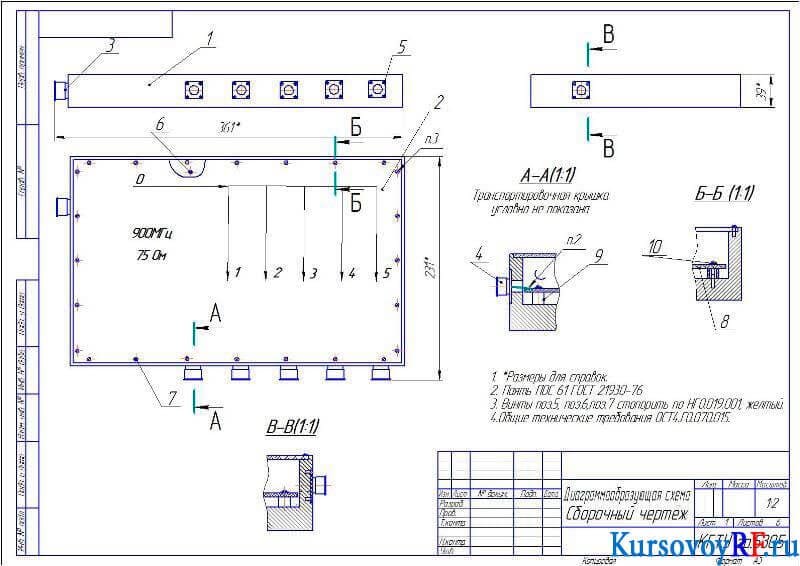

В данной курсовой работе была представлена диаграммообразующая схема многолучевой антенны. Проведен анализ здания и дано обоснование выбранного варианта. Рассмотрены типы разветвления линии передачи, определены основные параметры выбранных материалов. Выполнено описание работы ДОС, составлена схема включения делителей. Представлена деталь в виде многополюсника, подведены результаты расчетов. Разработана схема включения делителей после расчёта сопротивлений полосков. Изображен вид диаграммобразующей схемы, определены коэффициенты деления. В графической части выполнены чертежи транспортировочной крышки, корпуса, платы, розетки и диаграммообразующей схемы.
