Антенна радиолокатора: конструирование и расчет

Описание

Проект по дисциплине «Теория механизмов и машин»

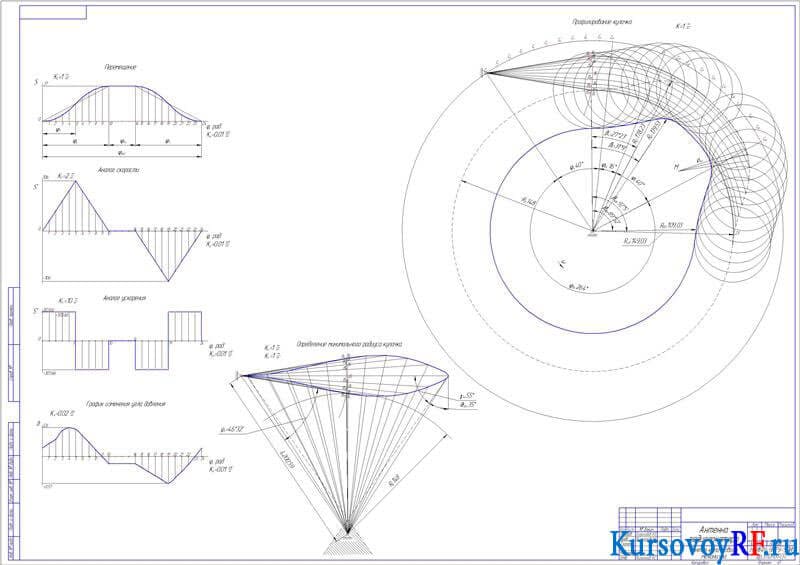

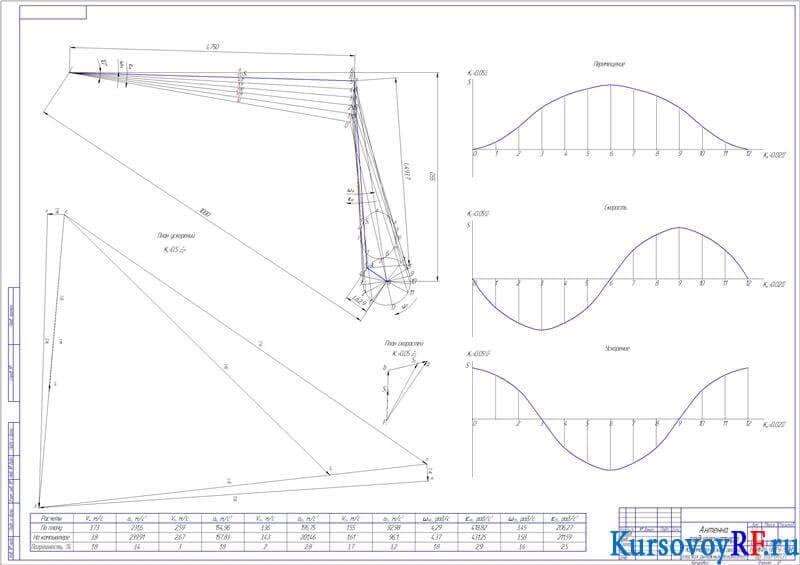

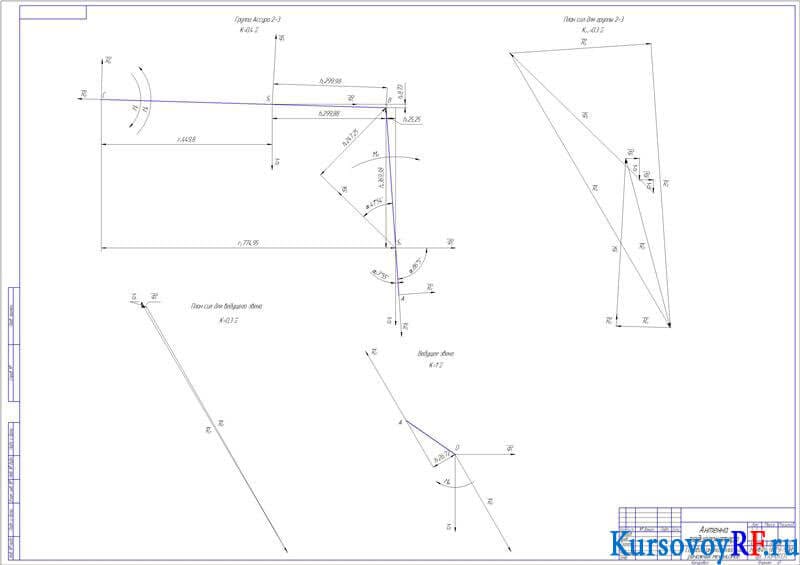

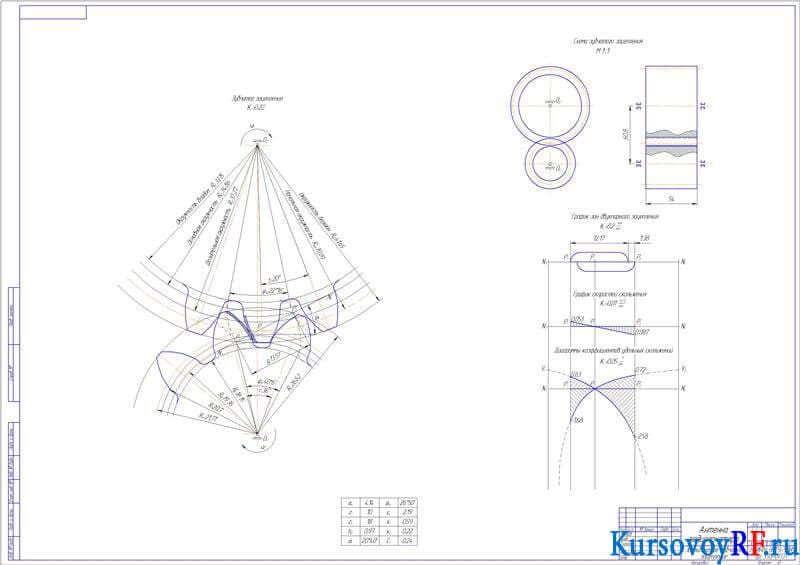

В курсовой работе были представлены исходные данные для проектирования, составлен эскиз антенны радиолокатора. В основной части работы был проведен синтез и анализ зубчатого механизма, вычислены профиль зуба и коэффициенты удельных скольжений для шестерни колеса. Определена скорость скольжения в зацеплении, построен график зон двухпарного зацепления, рассчитаны масштабные коэффициенты. Спроектирована планетарная передача, выполнен анализ и синтез кулачкового механизма. Составлена схема исследуемого кулачкового механизма и представлены исходные данные, определены фазовые углы и основные размеры. Вычислены графики функций, простроен профиль кулачка. Проведен кинетический и силовой анализ рычажного механизма.

Дополнительные материалы: Расчет планетарного редуктора в Excel 1 лист, задание в Word 6 стр.
