Курсовое конструирование платы для блока преобразования и вычисления учета расхода газа

Код: 02.01.01.03.12
Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 38 с., 7 табл., 0 рис., 24 источника, 0 приложений
Чертежи (в программе Компас и Автокад) 1 лист плакатов и чертежей
ВУЗ Ковровская государственная технологическая академия имени В.А.Дегтярева

В курсовой работе приведено описание электрической принципиальной схема блока преобразования прибора. Проведены конструктивные расчеты платы блока преобразования прибора. Выполнены расчеты элементов печатного монтажа, массово-габаритных размеров размещаемых элементов и размеры, и масса платы. Проведена оценка вибропрочности и теплового режима для платы, размещенной в приборе. Проведен расчет резьбовых соединений крепления платы, расчет на срез резьбы в корпусе, на прочность винта М4 40Х и усилий, действующих в стыке. Была разработана плата монтажная блока преобразования и вычисления   учета газа на газораспределительные пункты технологического объекта. Дополнительные материалы: пояснения 2 листа в программе word.

Чертежи

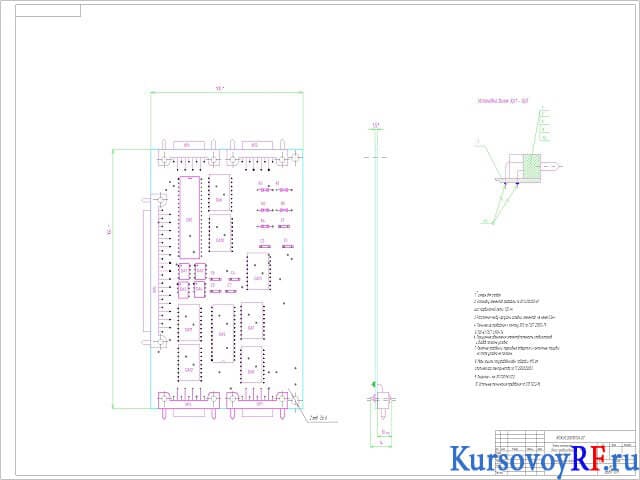

  1. Чертеж плата монтажная блока преобразования и вычисления чертеж общего вида (формат А1)
