Расчет домкрата винтового типа грузоподъемностью 42 кН

Пояснительная записка (в программе Word) 9 с., 4 источника
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей, спецификации 1 лист

Описание

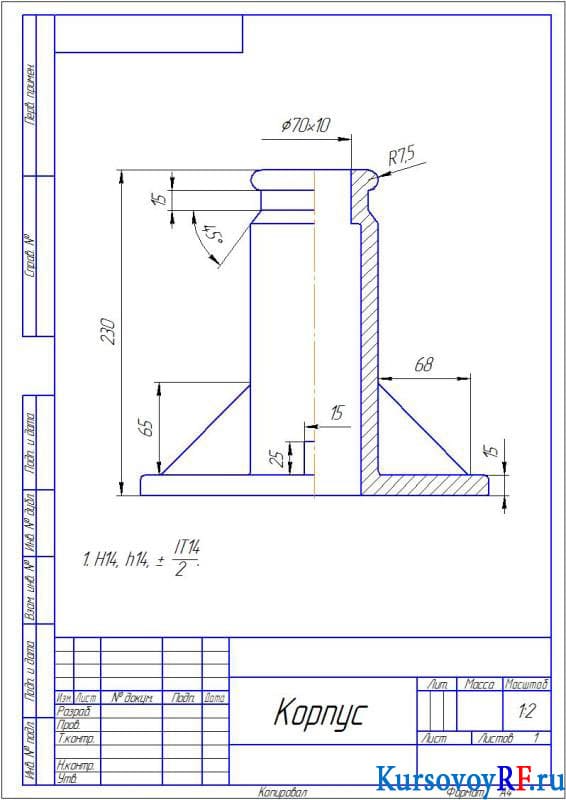

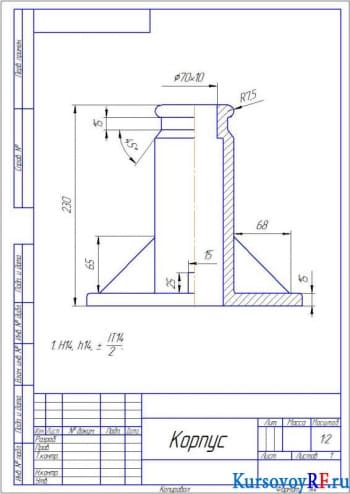

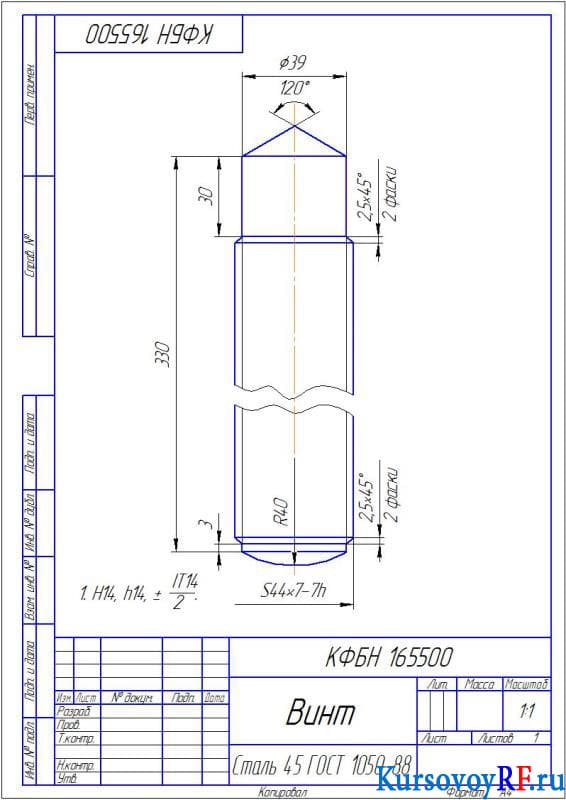

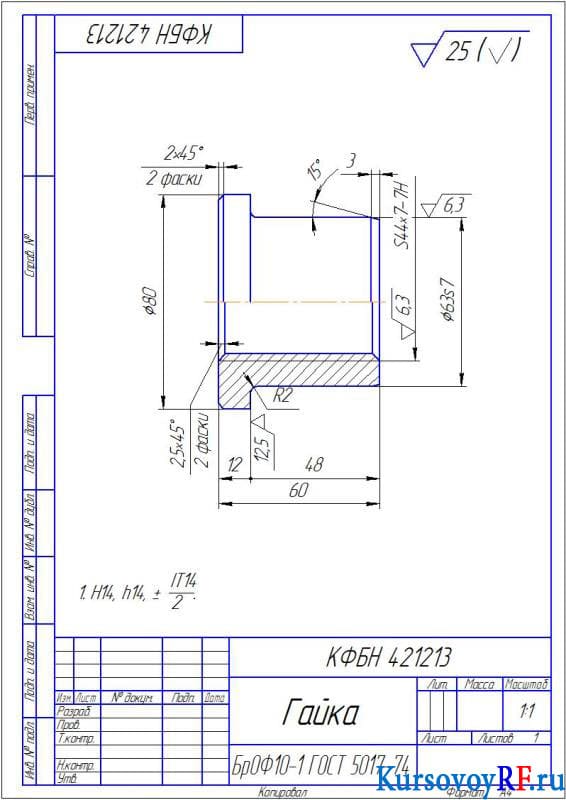

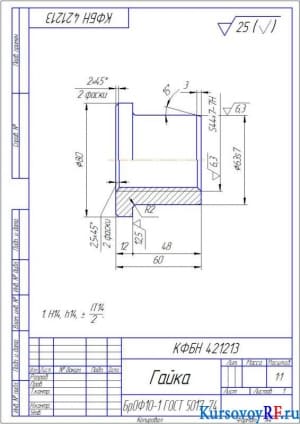

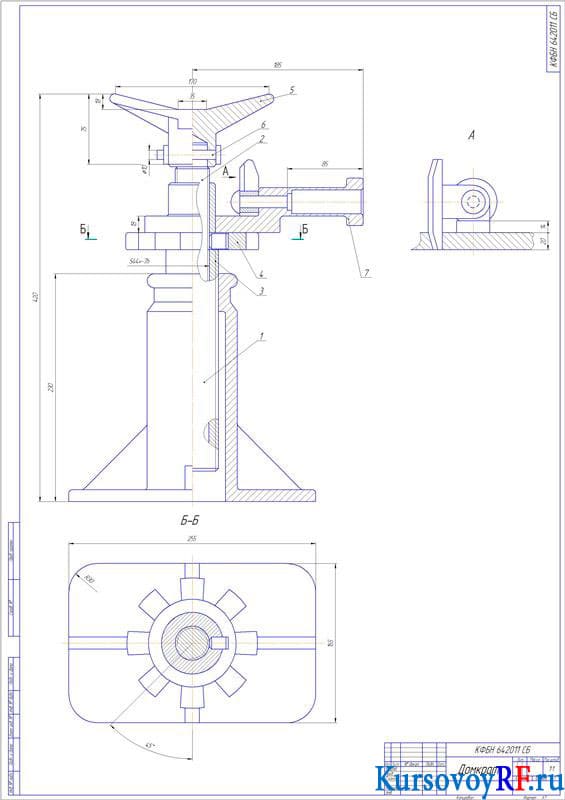

В данной курсовой работе было представлено техническое задание для расчета домкрата винтового грузоподъемностью 42 кН. Осуществлен выбор материала для гайки. Определены допускаемые напряжения для материала винта и гайки, диаметр винта, условия самоторможения, момент трения в витках винта и размеры гайки. Проведена проверка устойчивости и прочности винта. Выполнен расчет размеров корпуса, привода передачи и элементов храпового механизма. Найден внутренний диаметр опорной чашки домкрата из условия износостойкости. В графической части работы были представлены чертежи деталей винт и гайка, а также домкрата и корпуса.
