Создание оснастки для литья детали «Крышка»

Код: 02.01.03.02.25

Разместил: Pinokio Oleg

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Пояснительная записка (в программе Word) 23 с., 2 табл., 9 рис., 2 источника

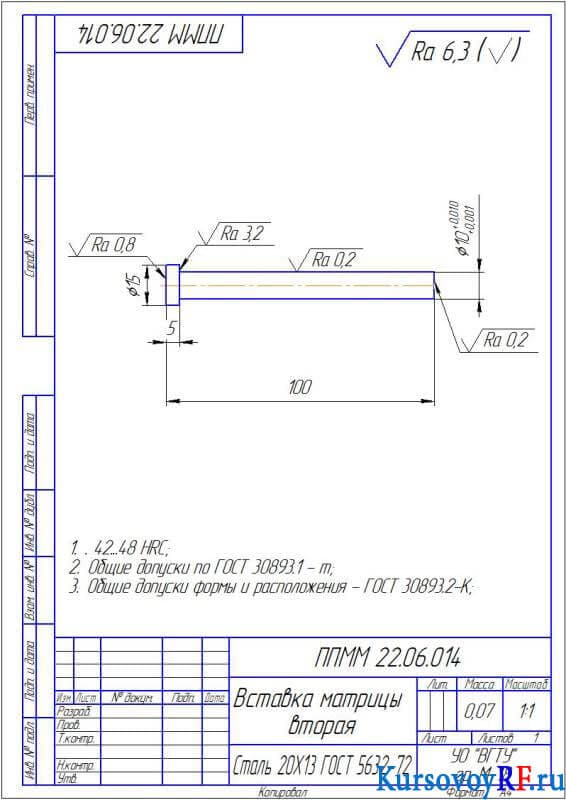

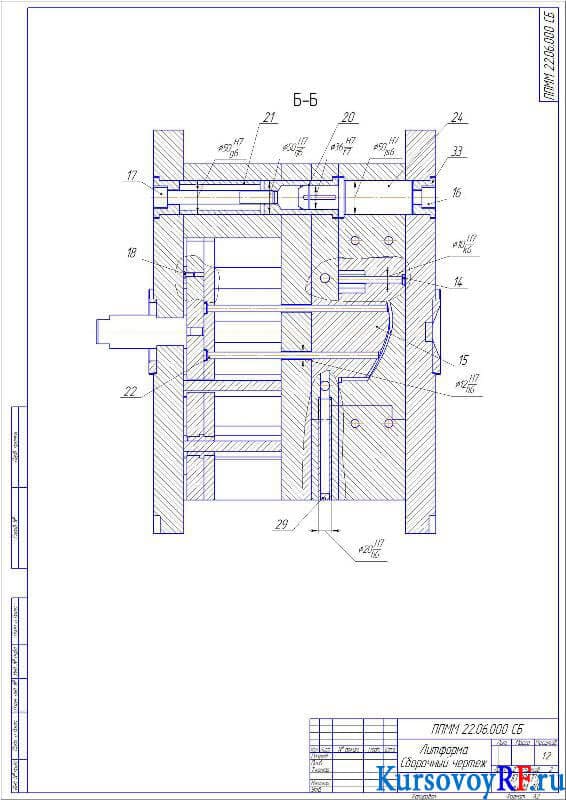

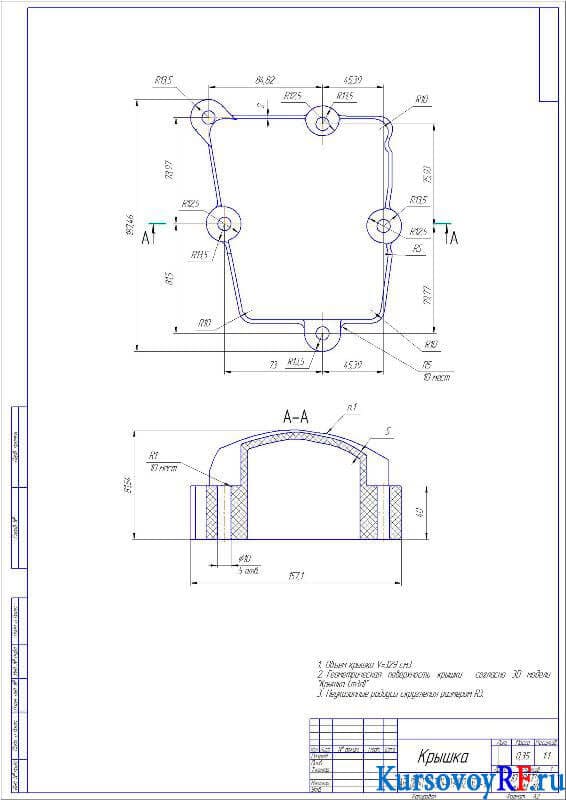

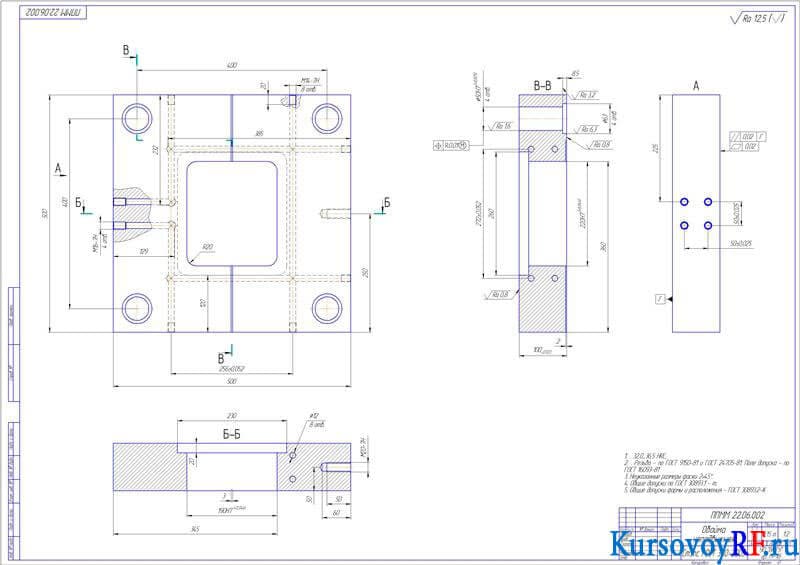

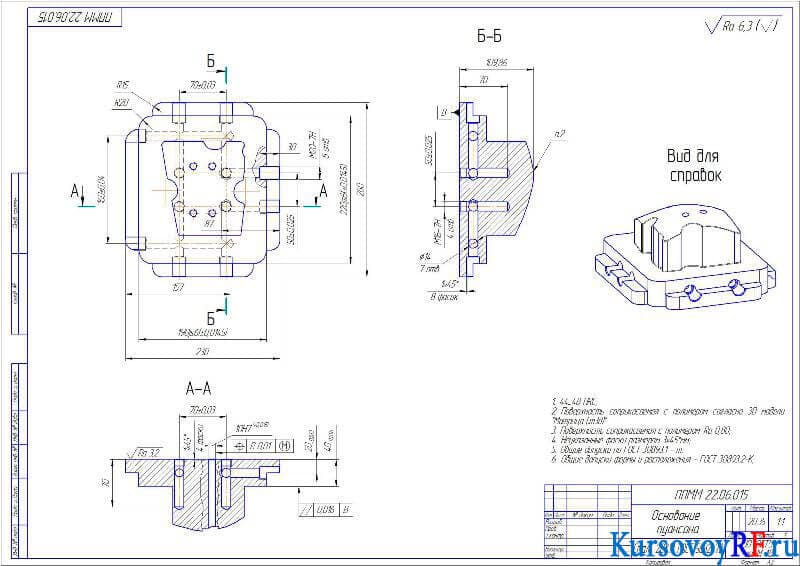

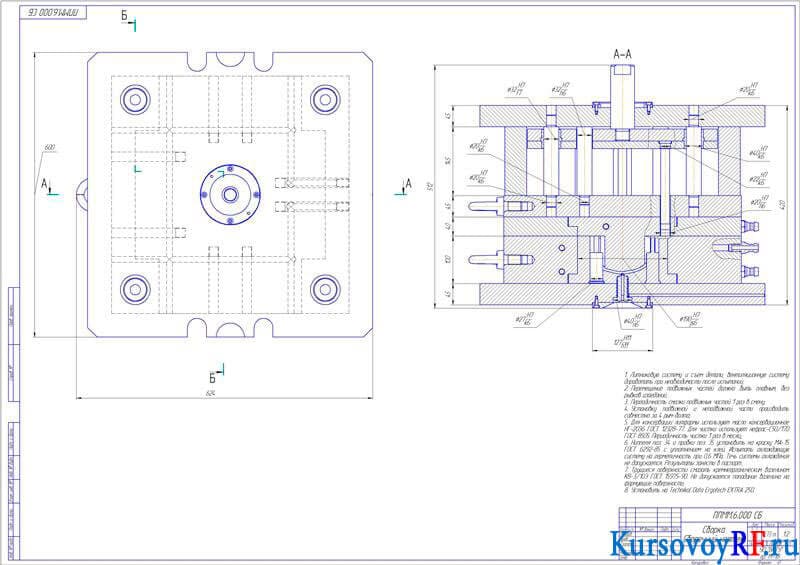

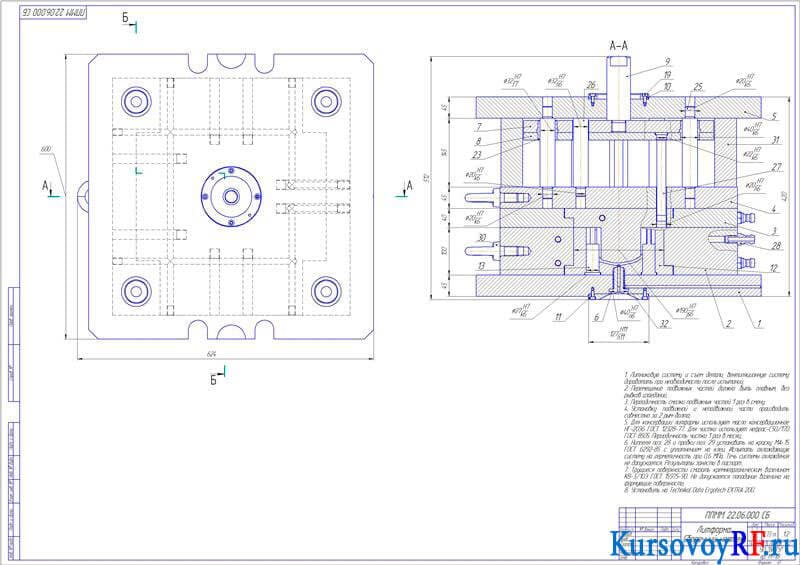

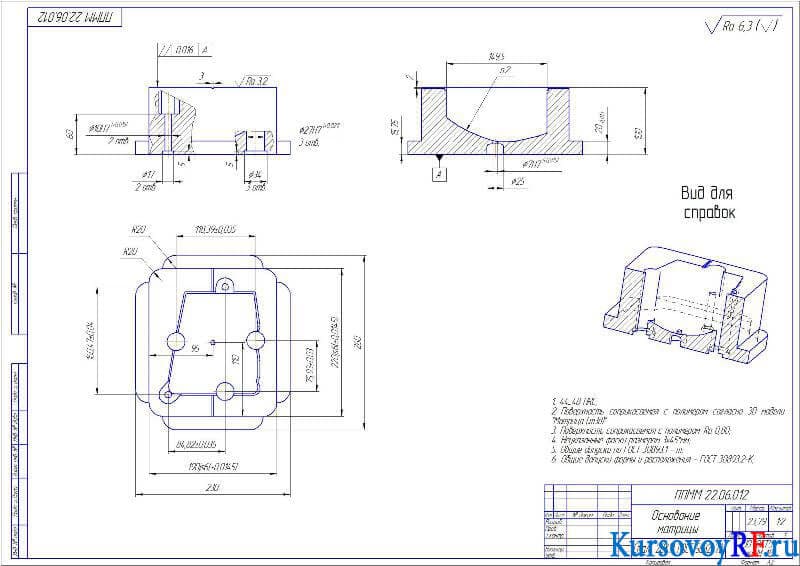

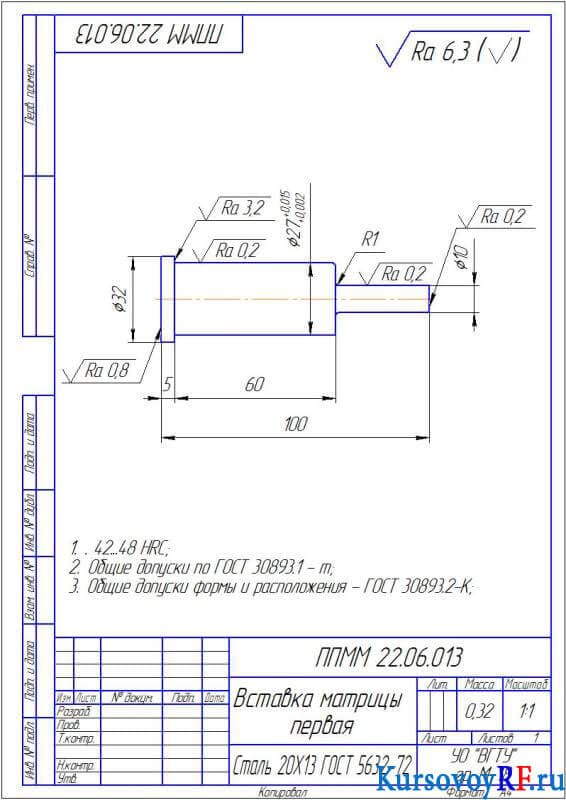

Чертежи (в программе Компас) 9 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Витебский государственный технологический университет

Описание

Проект по дисциплине «Процессы производства металлополимерных материалов»

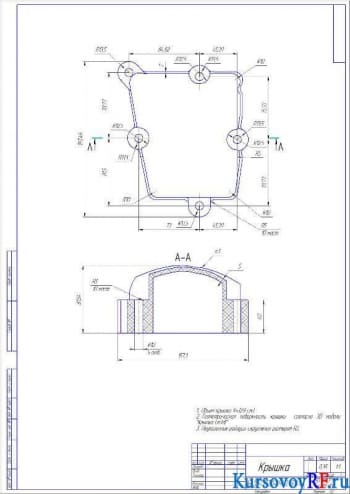

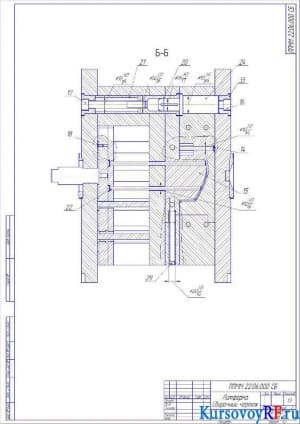

В представленной курсовой работе была разработана конструкция отливки. Рассмотрено основное назначение изделия, подобран материал. Проведен анализ технологичности детали, определены технологические режимы литья. Рассчитаны температура литья, время цикла и охлаждения, давления литья и температура формы. Разработана конструкция формообразующего узла и выполнено её общее описание. Представлен чертеж детали с плоскостью разъема. Осуществлен выбор формы-заготовки конструкции формообразующего узла, найдены габаритные размеры формы. Подобраны термопасты автомата, рассчитаны параметры. Построен график удельного сечения вентиляционного канала. Описана конструкция литьевой формы. Дополнительные материалы:21 дубликат чертежей в Компасе и Автокаде; 78 деталей конструкции, выполненных в формате 3D Компас-Деталь.
